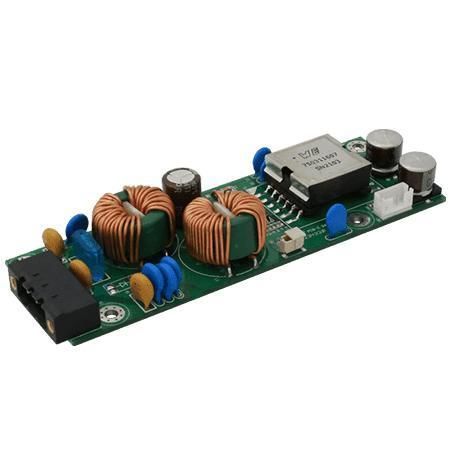

DC/DC-Wandler / Abwärtswandler IRT41

isoliertintegriertFahrzeug

Übersicht
Das IRT41 ist ein isoliertes DC‑DC‑Wandlermodul, das eine nicht stabilisierte Eingangsspannung von 18–32 V DC in eine geregelte isolierte 12 V Ausgangsspannung bis 3 A (36 W) umsetzt. Es ist für 24‑V‑Umgebungen und industrielle/embedded Anwendungen konzipiert und bietet modulare Einsatzmöglichkeiten, Eingang‑/Ausgangs‑Isolation sowie mehrere Schutzfunktionen.

Hauptmerkmale

• Isoliertes DC‑DC‑Modul, 12 V @ 3 A (36 W)
• Weitbereichseingang: 18–32 V DC
• Hoher Wirkungsgrad (bis zu 90 % bei Volllast; in der Dokumentation sind teils bis zu 94 % genannt)
• Niedriger Einschaltstrom
• Ausgangsüberstromschutz (OCP) und weitere Schutzfunktionen

Design und Schutzfunktionen
Das IRT41 verwendet eine Hochfrequenz‑ZVS‑(Zero‑Voltage‑Switching)Topologie, um über den gesamten Eingangsbereich einen stabilen Wirkungsgrad zu gewährleisten. Das modulare Systemdesign ermöglicht höhere Leistungsdichte und kompaktere Bauformen gegenüber Einzelkomponenten für sehr breite Eingangsspannungsbereiche. Integrierte Schutzfunktionen umfassen OCP, OVP, UV, Kurzschluss‑ und thermalen Schutz.

Zertifizierungen

• CE
• FCC

Anwendungen

• Industrielle Automatisierung und Steuerungssysteme
• 24‑V‑Fahrzeugelektronik und Transport
• Kommunikations‑ und Telekommunikationsgeräte
• Embedded‑Systeme, die eine isolierte 12‑V‑Versorgung am Point‑of‑Load benötigen (z. B. Robotik, Steuerungsmodule)

Technische Daten

• Modell: IRT41
• Eingangsspannung: 18 V bis 32 V DC
• Ausgang: 12 V DC, bis 3 A (36 W)
• Isolation: ja (Eingang‑Ausgang‑Isolation)
• Ripple & Rauschen: < 120 mV
• Line Regulation: < ±1 % (eingang 18–32 V)
• Load Regulation: < ±5 %
• Wirkungsgrad: bis zu 90 % (Volllast); Dokumentation nennt teils bis zu 94 %
• Schutzfunktionen: OCP, OVP, UV, Kurzschlussschutz, thermaler Schutz
• Betriebsfeuchte: 10 % bis 90 % RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -20°C bis 70°C
• Höhe: 0 bis 10 000 ft
• Abmessungen: 114.1 x 38.6 x 19.6 mm
• Zertifizierungen: CE, FCC
