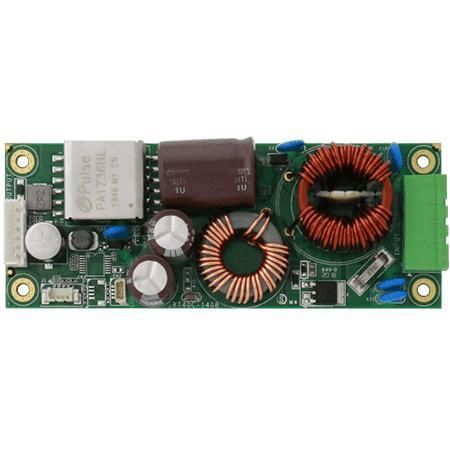

DC/DC-Wandler / Abwärtswandler IRT40C

isoliertintegriertFahrzeug

Übersicht
Der IRT40C ist ein isoliertes DC-DC-Wandlermodul, das einen weiten Eingang von 10–60 V DC in eine stabilisierte isolierte 12 V-Ausgangsspannung mit 40 W Nennleistung (bis zu 3,3 A) umsetzt. Es ist für Fahrzeug-, Industrie- und Embedded-Systeme ausgelegt, bei denen die Eingangsspannung schwankt und Isolation zur Reduktion von Störungen erforderlich ist.

Hauptmerkmale

• Modulares DC-DC-Systemdesign für höhere Leistungsdichte und effiziente Energieverteilung gegenüber Einzelgeräte-Lösungen
• Hoher Wirkungsgrad durch hochfrequente ZVS-Schaltung
• Niedriger Einschaltstrom
• Ausgangsüberstromschutz
• Weitbereichs-Eingang: 10–60 V DC
• Optionale Zündsteuerfunktion für Fahrzeug-Stromsequenzierung

Zertifizierungen

• CE
• FCC

Funktionale Beschreibung
Das Modul erzeugt eine isolierte 12 V-Versorgung aus einer ungeregelten Weitbereichs-DC-Quelle. Die modulare Nutzung ermöglicht das Kombinieren mehrerer IRT40C für eine effiziente Energieverteilung und kompakte Systemintegration.

Schutz und Zuverlässigkeit
Das Produkt bietet Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungserkennung (UV), Kurzschlussschutz und thermischen Schutz, um einen sicheren Betrieb in Transport- und Industrieumgebungen zu gewährleisten.

Anwendungen

• Fahrzeug- und Flottenelektronik
• Industrielle Automatisierung
• Embedded-Computer und Steuerungssysteme
• Systeme, die eine stabile isolierte 12 V-Versorgung aus 10–60 V DC benötigen

Technische Daten

• Modell: IRT40C
• Eingangsspannung: 10 V bis 60 V DC
• Ausgang: 12 V, bis zu 3,3 A (Nennleistung ≈40 W)
• Isolation: Ja
• Ripple und Rauschen: < 120 mV
• Linienregulation: < ±1% (Nenn-Eingang)
• Lastregulation: < ±5%
• Wirkungsgrad: Bis zu 90% (Volllast)
• Schutzfunktionen: OCP, OVP, UV, Kurzschluss, Thermalschutz
• Zertifizierungen: CE, FCC
• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 70°C
• Höhe: 0 bis 10.000 ft
• Abmessungen: 120 x 45 x 24.6 mm
