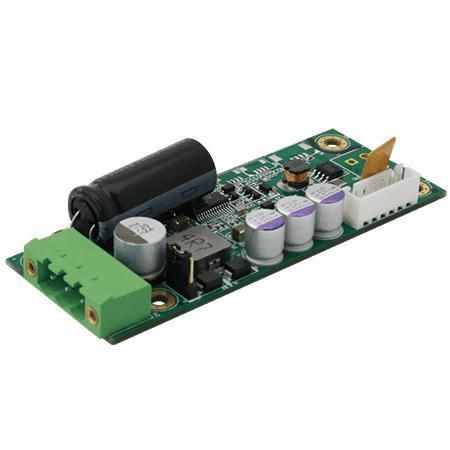

DC/DC-Wandler / Abwärtswandler WP12-40C

Abwärtswandlerfür DIN-SchieneLeiterplatten

Übersicht
Der WP12-40C ist ein DC-DC-Wandlermodul, das aus einem Eingang von 9–36V DC eine geregelte 12V DC-Ausgangsspannung mit 40W bereitstellt. Entwickelt für Industrie-, Automotive-, Telekommunikations- und erneuerbare-Energien-Anwendungen, erhältlich in Leiterplatten-, Chassis- und DIN-Schienen-Ausführungen und ausgelegt für Betrieb in Höhenlagen und bei schwankenden Versorgungsspannungen.

Hauptmerkmale

• Weitbereichseingang: 9–36V DC
• Ausgang: 12V DC, 3,3A (40W)
• Hochfrequente ZVS-Topologie zur Erhaltung des Wirkungsgrades
• Niedriger Einschaltstrom zur Reduzierung von Anlaufbelastungen
• Schutzfunktionen: OCP, OVP, Kurzschluss mit automatischer Wiederherstellung

Zertifizierungen

• CE
• FCC

Anwendungsbereiche
Geeignet für erneuerbare Energieanlagen (Solar, Wind), EV-Ladestationen, Embedded-Systeme, industrielle Steuerungen und Telekommunikationsanwendungen, die eine stabile 12V-Versorgung aus variablen DC-Quellen benötigen. Mechanische Varianten erlauben die Integration auf Leiterplatten, in Gehäusen oder auf DIN-Schienen.

Produktdetails
Die WP12-40C-Serie verwendet hochfrequente Nullspannungsschaltung (ZVS), um bis zu 90% Effizienz über den Eingangsbereich zu gewährleisten und die thermische Belastung zu begrenzen. Konstante Kurzschlusssicherung mit automatischer Wiederherstellung ist integriert; der Betrieb ist bis 10.000 ft Höhe spezifiziert. Modulare Bauformen erleichtern das System-Power-Management von ungeeichten Quellen zum Point-of-Load.

Technische Daten

• Eingangsspannung: 9V bis 36V DC
• Ausgang: 12V DC
• Lastbereich: 3,3A (12V)
• Leistungsaufnahme / Nennleistung: 40W
• Ripple & Rauschen: < 120 mV
• Line Regulation: < ±1% (Nenn-Eingang)
• Load Regulation: < ±5%
• Wirkungsgrad: bis zu 90% (Volllast)
• Schutzfunktionen: OCP, OVP, Kurzschluss mit automatischer Wiederherstellung
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C (Serienspezifikation kann −20°C bis +70°C für einige Varianten angeben)
• Lagertemperatur: −20°C bis 70°C
• Höhe: 0 bis 10.000 ft
• Mechanische Abmessungen: 90 x 35 x 18.6 mm
