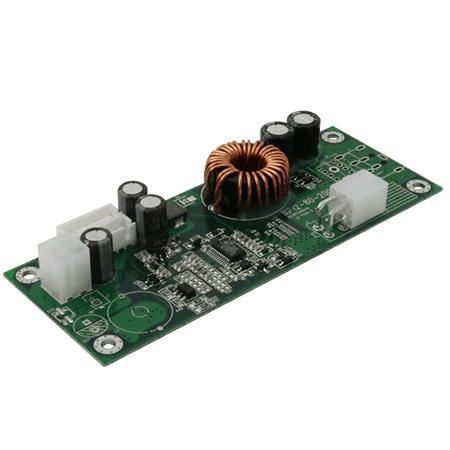

DC/DC-Wandler / Abwärtswandler WP12-80

für DIN-SchieneLeiterplattenauf Rahmen

Übersicht
Die WP12-80 ist ein 9–36V auf 12V DC/DC-Wandlermodul mit 80W Nennleistung, konzipiert für eine stabile 12V-Ausgangsspannung bei weitem Eingangsspannungsbereich. Verfügbar als Platinen-, Chassis- und DIN-Schienen-Ausführung, geeignet für industrielle, automotive und erneuerbare-Energie-Anwendungen sowie für entfernte und hochgelegene Installationen.

Hauptmerkmale

• Weitbereichseingang: 9–36V DC
• Nenn-Ausgang: 12V, 6,67A (80W)
• Wirkungsgrad bis zu 90% (Volllast) durch hochfrequente ZVS-Topologie
• Niedriger Einschaltstrom
• Ausgangsüberstromschutz (OCP) und Überspannungsschutz (OVP)
• Kurzschlussschutz mit automatischer Wiederherstellung und thermischer Schutz

Zertifizierungen

• CE
• FCC

Anwendungsbereiche
Einsetzbar in industriellen Stromversorgungssystemen, Automotive-Anwendungen, Telekommunikationsgeräten, Solar- und Windinstallationen sowie Ladestationen, wenn eine stabile 12V-Versorgung aus variablen oder ungeregelten DC-Quellen erforderlich ist.

Design- und Schutzmerkmale
Das modulare Platinen-Design ermöglicht flexible Integration in Leistungssysteme. Enthalten sind OCP, OVP, Kurzschlussschutz mit automatischer Wiederherstellung und thermische Schutzfunktionen. Geringer Einschaltstrom und breite Eingangstoleranz erhöhen die Zuverlässigkeit bei schwankenden Versorgungsspannungen.

Technische Daten

• Modell: WP12-80
• Funktion: 9–36V DC Eingang → 12V DC Ausgang
• Eingangsspannung: 9V bis 36V DC
• Ausgang: 12V, 6,67A
• Nennleistung: 80W
• Ripple & Noise: < 120mV
• Line-Regulation: < ±1% (Nenn-Eingang)
• Load-Regulation: < ±5%
• Wirkungsgrad: bis zu 90% (Volllast)
• Schutzfunktionen: OCP, OVP, Kurzschlussschutz mit automatischer Wiederherstellung, thermischer Schutz
• Zertifizierungen: CE, FCC
• Betriebsfeuchte: 10%–90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C (Serienangabe: -20°C bis +70°C für einige Modelle)
• Lagerungstemperatur: -20°C bis 70°C
• Höhenbewertung: 0 bis 10.000 ft
• Mechanische Abmessungen: 120 x 45 x 19.6 mm
• Montageoptionen: Platine, Chassis, DIN-Schiene
