DC/DC-Wandler / Abwärtswandler ML-1280

LeiterplattenintegriertFahrzeug

Übersicht
Winmate ML-1280 ist ein DC/DC-Wandlermodul für militärische und verteidigungsbezogene Stromversorgungssysteme, konform mit MIL-STD-1275E. Es kombiniert einen Surge-Stopper, einen 6600W Transientenspannungsableiter und eFuse-Schutz, um Spannungsstöße, Verpolung und Überlast-/Temperaturereignisse zu begrenzen. Es unterstützt 9–36V DC Eingangsbereich und typische Ausgänge wie 12V @ 6,67A (80W).

Hauptmerkmale

• Entspricht MIL-STD-1275E
• Hocheffiziente DC-DC-Wandlung (bis zu 90% bei Volllast)
• Weitbereichseingang: 9–36V DC
• Niedriger Einschaltstrom
• Ausgangs-Überstromschutz (OCP) und Ausgangsregelung
• Eingangsverpolungsschutz
• Surge-Stopper-Design und 6600W Transientenspannungsschutz (TVS)
• Umfassender eFuse-Schutz (Unterspannung, Überspannung, Überlast, Übertemperatur)

Zertifizierungen

• MIL-STD-1275E
• FCC
• CE

Spezifikationen
Eingangsspannung: 9V bis 36V DC
Beispiel Ausgang/Last: 12V @ 6,67A (80W)
Leistungswert: 80W
Wirkungsgrad: Bis zu 90% (Volllast)
Ripple & Rauschen: <120 mV
Leistungsregelung (Line): < ±1% (Eingang 9–36V)
Lastregelung: < ±5%
Schutzfunktionen: OCP, OVP, Eingangsverpolungsschutz, Surge-Stopper-Design, 6600W TVS, eFuse (UVP/OVP/OLP/OTP)

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 70°C
• Höhe/Altitude: 0 bis 10000 ft

Mechanik

• Abmessungen: 110 x 50 x 18.1 mm

Anwendungsbereiche & Produktinformationen

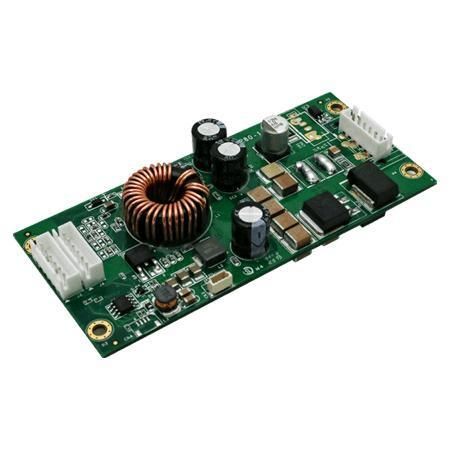

Das ML-1280 ist vorgesehen für Verteidigungsplattformen, Militärfahrzeuge und robuste Embedded-Systeme, die MIL-STD-1275E-Konformität und mehrschichtigen Transientenschutz benötigen. Produktabbildungen zeigen üblicherweise das PCB-Layout, den Hochleistung-TV S, eFuse-Bausteine und Verpolungsschutz.
