DC/DC-Wandler / Abwärtswandler DD-2412

für DIN-SchieneLeiterplattenauf Rahmen

Übersicht

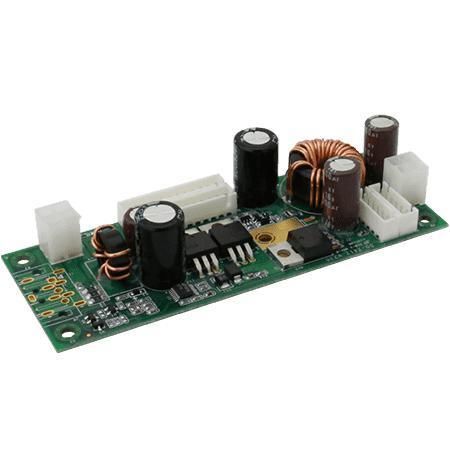

Das DD-2412 ist ein DC/DC-Wandlermodul mit weitem Eingang, das 24V DC in eine geregelte 12V DC-Ausgangsspannung mit bis zu 100W (12V, 10A) wandelt. Es ist für industrielle, automotive und erneuerbare Energieanwendungen vorgesehen, bei denen eine zuverlässige 12V-Versorgung benötigt wird. Montageoptionen: Platinenmontage, Gehäuse-/Chassismontage und DIN-Schienenmontage. Angaben zu Betriebstemperaturen finden sich in den technischen Daten.

HAUPTMERKMALE

• Hocheffizientes DC-DC-Wandlermodul (bis zu 90% bei Volllast)
• Niedriger Einschaltstrom
• Ausgangsüberstromschutz (OCP) und Überspannungsschutz (OVP)
• Weitbereichs-Eingangsspannung (Spezifikationsreferenz: 9–36V)
• Hochfrequente ZVS-Schaltung für durchgehenden hohen Wirkungsgrad

Zertifizierungen

• CE
• FCC

Anwendungen

• Erneuerbare Energiesysteme (Solar, Wind) und Leistungssubsysteme
• Ladestationen für Elektrofahrzeuge und Leistungsdistribution
• Industrielle Steuerungs- und Automatisierungssysteme
• Fahrzeugelektronik, die 24V→12V-Konversion erfordert

Montage & Integration
Die DD-2412 Familie unterstützt Platinen-, Gehäuse- und DIN-Schienenmontage zur Anpassung an verschiedene Gehäuse- und Schrankdesigns sowie modulare Versorgungsarchitekturen.

Schutz & Leistungsmerkmale

• Konstanter Kurzschlussschutz mit automatischer Wiederherstellung in modularen Konfigurationen
• Geringe thermische Abgabe für einfache Integration in kompakte Systeme
• Ausgelegt für effiziente Verteilung von Energie von nicht geregelten Quellen zu Point-of-Load-Konvertern

Technische Daten

• Eingangsspannung: 24V DC (Architektur mit weiter Eingangsrange; siehe Spezifikation 9–36V)
• Ausgang: 12V DC, 10A
• Nennleistung: 100W
• Ripple und Rauschen: < 120 mV
• Line Regulation: < ±1% (bei 9~36V Eingangsbereich)
• Load Regulation: < ±5%
• Wirkungsgrad: Bis zu 90% (Volllast)
• Schutzfunktionen: OCP, OVP
• Zertifizierungen: CE, FCC
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C (die Produktfamilie kann -20°C bis +70°C bei Volllast angeben — siehe Datenblatt)
• Lagertemperatur: -20°C bis 70°C
• Höhe/Altitude: 0 bis 10000 ft
• Abmessungen: 120 x 45 x 25.6 mm
