Zirkulator Yonos MAXO

Produktübersicht

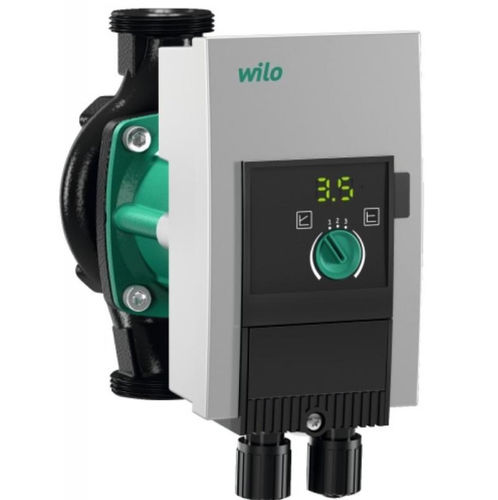

Elektronisch gesteuerte Nassläufer-Umwälzpumpe Wilo Yonos MAXO 40/0,5-12 PN 6/10 für Heizungs-, Lüftungs- und Klimaanwendungen. Synchronmotor (ECM) mit integrierter Leistungsregelung zur kontinuierlichen Differenzdruckregelung.

Serienausstattung

• Vorwählbare Regelungsarten: Δp-v (variabel), Δp-c (konstant), Konstante Drehzahl (3 Stufen)
• LED zur Sollwerteinstellung und Fehleranzeige
• Schnellanschluss elektrisch mit Wilo-Stecker
• Störleuchte und Kontakt für Sammelstörmeldung

Hydraulische Daten
Maximaler Betriebsdruck (PN): 10 bar
Förderhöhe max Hmax: 12,6 m
Volumenstrom max Qmax: 24,8 m³/h
Mindestzulaufhöhe bei 50 °C: 5 m
Mindestzulaufhöhe bei 95 °C: 12 m
Mindestzulaufhöhe bei 110 °C: 18 m
Medientemperaturbereich: -20 °C bis 110 °C
Umgebungstemperaturbereich: -20 °C bis 40 °C

Motordaten
Energieeffizienzindex (EEI): ≤ 0,20
Netzanschluss: 1~230 V ±10%, 50/60 Hz
Strom: 0,17 A – 2,4 A
Motornennleistung P2: 450 W
Drehzahlbereich: 950 – 4600 1/min
Leistungsaufnahme P1: 15 W (min) – 550 W (max)
Störaussendung / Störfestigkeit: EN 61800-3;2004+A1;2012 (C1/C2)
Kabelverschraubung: 2 x M20x1.5
Isolationsklasse: F
Schutzart: IPX4D

Werkstoffe
Pumpengehäuse: Grauguss
Laufrad: PPS-GF40
Welle: Edelstahl
Lager: Kohlegraphit

Einbaumaße
Pumpenanschluss: DN 40
Baulänge / Port-to-port L0: 250 mm

Ausstattung / Funktion

• Regelungsarten: Δp-v, Δp-c, konstante Drehzahl (3 Stufen)
• Mehrpumpenbetrieb: Haupt-/Reservebetrieb (mit Connect Modul Yonos MAXO)
• Anzeige: Sollwert und Fehlercodes (LED-Segmentanzeige)

Zusätzliche Ausstattung
Prüfzeichen: CE, VDE, EAC
Wärmedämmschale: als Zubehör
Partikelfilter: ja
Blockierstrom-sicherer Motor: ja

Konnektivität
Digitaleingang: Ext. AUS (über Wilo-Connect Modul)
Digitalausgang: SSM / SSM-SBM (via Connect Modul)

Bestellung & Preise
Listenpreis zzgl. MwSt.: EUR 2.256,-
Preisgruppe: PG2
Minimale Bestellmenge: 1
Marktverfügbarkeit: ab 2013-09-01

Produktdaten
Marke: Wilo
Produktbezeichnung: Yonos MAXO 40/0,5-12 PN 6/10
Artikelnummer: 2120647
EAN: 4048482235943
Farbe: grün/schwarz

Verpackung
Verpackungsart: Karton (Transportverpackung)
Stück pro Palette: 8 (4 pro Lage)

Maße & Gewicht
Length with packaging: 600 mm
Länge L: 277 mm
Height with packaging: 400 mm
Höhe H: 326 mm
Width with packaging: 394 mm
Breite B: 151 mm
Bruttogewicht ca.: 14,9 kg
Nettogewicht ca.: 13 kg

Ausschreibungstext (Kurzfassung)
Elektronisch geregelte Nassläufer-Umwälzpumpe Wilo Yonos MAXO mit ECM-Synchronmotor und integrierter Leistungsregelung. Standardflanschausführungen für DN 32–65 (PN 6/10) und DN 80/100 (PN 6).

Technische Spezifikationen

• Artikelnummer: 2120647
• Marke: Wilo
• Modell / Serie: Yonos MAXO
• EAN: 4048482235943
• Max. Betriebsdruck: 10 bar
• Max. Förderhöhe: 12,6 m
• Max. Volumenstrom: 24,8 m³/h
• Temperaturbereich Medium: -20 °C bis 110 °C
• Nennleistung: 450 W
• Drehzahlbereich: 950 – 4600 1/min
• Schutzart: IPX4D
• EEI: ≤ 0,20
• Anschluss: DN 40; L0: 250 mm
• Nettogewicht: ca. 13 kg
