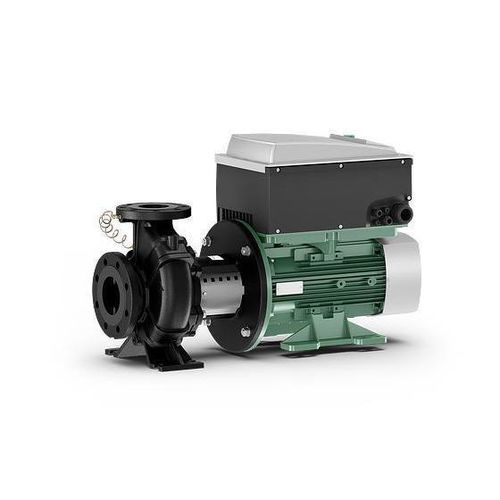

Kreiselpumpe Stratos GIGA B series

für KühlwasserGlycol-Wassermanuell

Überblick
Maximale Leistung mit höchster Energieeffizienz. Die Wilo-Stratos GIGA B ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, um große Wassermengen in große Förderhöhen zu bewegen.

Hauptmerkmale

• Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade mit Hauptabmessungen nach EN 733
• Hocheffizienter EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
• Einfache Installation dank integrierter Pumpenfüße und optionaler Unterlageblöcke
• Optionale Schnittstellen zur Buskommunikation durch einsteckbare IF-Module (Modbus, BACnet, CAN, PLR, LON)

Betriebsarten

• Δp-c für konstanten Differenzdruck
• Δp-v für variablen Differenzdruck
• PID-Control
• Stellerbetrieb (n = constant)

Handbedienebene

• Grüner Knopf und Display

Manuelle Funktionen

• Einstellung des Differenzdruck-Sollwertes
• Einstellung der Drehzahl (Handstellbetrieb)
• Einstellung der Betriebsart
• Einstellung Pumpe EIN/AUS
• Konfiguration aller Betriebsparameter
• Fehlerquittierung

Externe Steuerfunktionen

• 1x Steuereingang „Vorrang Aus“
• 1x Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
• 1x Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
• 1x Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Ist-Wert-Signal des Drucksensors

Melde- und Anzeigefunktionen

• Sammelstörmeldung (SSM)
• Sammelbetriebsmeldung (SBM)

Datenaustausch / Schnittstellen

• Infrarot-Schnittstelle zum drahtlosen Datenaustausch mit IR-Monitor/IR-Stick
• Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation (Modbus, BACnet, CAN, PLR, LON)

Sicherungsfunktionen

• Motorvollschutz mit integrierter Auslöseelektronik
• Zugriffssperre

Doppelpumpen-Management

• Haupt-/Reservebetrieb (automatische Störumschaltung)
• Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
• Additionsbetrieb

Typenschlüssel (Auszug)
Beispiel: Wilo-Stratos GIGA B 40/5-64/15-xx
Stratos GIGA = Hocheffizienzpumpe
B = Blockbauweise
40 = Nennweite DN des Flanschanschlusses (Druckseite) [mm]
5-64 = kleinste bis größte einstellbare Förderhöhe [m]
15 = Motornennleistung P2 in [kW]
-xx = Variantenkennzeichnung (z. B. R1 = Ausführung ohne Differenzdrucksensor)

Werkstoffe (Auszug)

• Pumpengehäuse und Laterne: EN-GJL-250
• Laufrad: EN-GJL-200 (Sonderausführung: Bronze CuSn10 oder Edelstahl 1.4408, typabhängig)
• Welle: 1.4122 oder 1.4057
• Gleitringdichtung: AQEGG; andere Gleitringdichtungen auf Anfrage

Lieferumfang

• Pumpe
• Einbau- und Betriebsanleitung

Optionen

• Variante …-L1 mit Bronze-Laufrad (gegen Mehrpreis)
• Variante …-L4 mit Edelstahl-Laufrad (gegen Mehrpreis)
• Variante ...-R1 ohne Differenzdruckgeber
• Variante …-S1 mit Sondergleitringdichtungen

Zubehör (Auszug)

• Konsole mit Befestigungsmaterial für Fundamentaufbau
• Montagehilfe für Gleitringdichtung
• IR-Stick
• IF-Module (PLR, LON, BACnet, Modbus, CAN)
• Regelsysteme VR-HVAC, CCe-HVAC, SCe-HVAC
• Differenzdruckgeber (DDG)

Caractéristiques / spécifications techniques

• Zulässiger Temperaturbereich des Fördermediums: -20 °C bis +140 °C
• Gleitringdichtung für Wasserförderung bis Tmax = +140 °C; Hinweise zu Glykolanteilen und alternativen Gleitringdichtungen (siehe Variantenempfehlung)
• Netzanschluss (Auszug): 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Erfüllung EMV gemäß EN 61800-3 (Störaussendung Wohnbereich; Störfestigkeit Industriebereich)
• Schutzart: IP 55
• Max. Betriebsdruck: 16 bar bis +120 °C, 13 bar bis +140 °C
