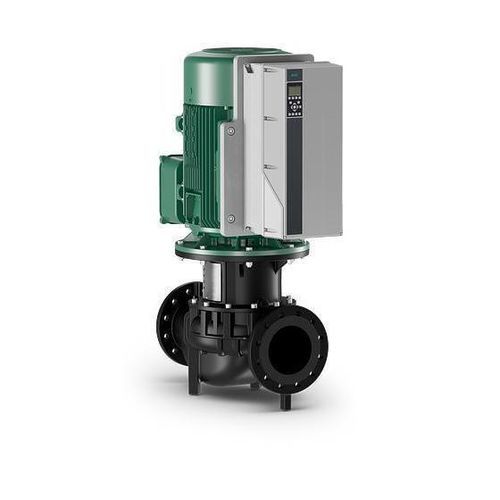

Kreiselpumpe Stratos GIGA series

Glycol-WasserWasserfür Kühlwasser

Kurzbeschreibung
Maximale Leistung mit höchster Energieeffizienz. Die Wilo-Stratos GIGA ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, wo es gilt, große Wassermengen in große Förderhöhen zu bewegen.

• Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade
• Hocheffizienter Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
• Optionale Schnittstellen zur Anbindung an die Gebäudeautomation durch Steckmodule

Beschreibung / Anwendung
Hocheffizienz-Inlinepumpe mit IE5-Motor und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Ausführung als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung. Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser‑Glykol‑Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung / Funktion

• Betriebsarten
  • PID-Control
  • Stellerbetrieb (n = constant)
• Externe Steuerfunktionen
  • 2x Analogeingang 0-10 V / 0-20 mA schaltbar, skalierbar und invertierbar
  • 4x digital, 24 V, wählbare Logik H- oder L-aktiv, programmierbar
  • 1x Analogausgang, 4-20 mA, programmierbar und skalierbar
  • 2x Klemme digital, 24 V, Logik selektiv als Ein- oder Ausgang verwendbar
  • 1x Relais 240 V AC, beide Relais potentialfrei, programmierbar und/oder 1x 400 V AC abfallverzögert
  • Hilfsspannung 1x 10 V DC für Sollwert-Potentiometer 1 kΩ
  • 2x 24 V DC zur Beschaltung digitaler Eingänge und aktiver Signalgeber für Istwert
  • Kommunikation: Modbus
• Datenaustausch
  • Externe Kommunikation mittels Modul (optional): Profibus, DeviceNet, ProfiNet, Ethernet, Modbus
• Funktionen
  • Motorvollschutz mit PTC-Fühler-Auswertung
  • Notbetrieb mit reduzierter Drehzahl bei Übertemperatur, Unterspannung oder Ausfall einer Netzphase
  • Netzphasenausfallüberwachung
  • Echtzeituhr für zeitabhängige Steuerung
  • Separate Zähler für Frequenzumrichter- und Motor-Betriebsstunden, kWh-Zähler, Störmeldespeicher
  • Integriertes elektronisches Betriebsdatentagebuch
  • Trockenlaufschutz, Schutz vor zu geringem oder keinem Durchfluss
  • Energiesparmodus mit Bereitschaftsfunktion
  • 4 interne PID-Regler

Typenschlüssel (Beispiel)
Beispiel: Wilo-Stratos GIGA 100/5-56/30-xx

Struktur:
Stratos = Hocheffizienzpumpe
GIGA = Inline-Einzelpumpe
100 = Flanschnennweite DN
5-56 = Nennförderhöhenbereich in m
30 = Orientierungswert der Motornennleistung P2 in kW
-xx = Variantenkennung (z. B. R1 = Ausführung ohne Differenzdrucksensor)

Produktauswahl (Auszug, Anzahl Treffer: [38])
Produktbezeichnung | MEI | IE | Nennweite Flansch | Gleitringdichtung | Baulänge L0 | Motornennleistung P2 | Phase | Artikelnummer | GRD-Gruppe
Stratos GIGA 100/5-56/30-R1 | 0,4 | IE5 | DN 100 | AQ1EGG | 550 mm | 29,2 kW | 3 | 2245358 | 13
Stratos GIGA 100/5-56/30-R1-S1 | 0,4 | IE5 | DN 100 | Q7Q7X4GG | 550 mm | 29,2 kW | 3 | 2245359 | 13
Stratos GIGA 100/5-68/45-R1 | 0,4 | IE5 | DN 100 | AQ1EGG | 550 mm | 44,3 kW | 3 | 2245346 | 13
Stratos GIGA 100/5-68/45-R1-S1 | 0,4 | IE5 | DN 100 | Q7Q7X4GG | 550 mm | 44,3 kW | 3 | 2245347 | 13
Stratos GIGA 125/5-40/30-R1 | 0,4 | IE5 | DN 125 | AQ1EGG | 620 mm | 27,9 kW | 3 | 2245394 | 13
Stratos GIGA 125/5-40/30-R1-S1 | 0,4 | IE5 | DN 125 | Q7Q7X4GG | 620 mm | 27,9 kW | 3 | 2245395 | 13
Stratos GIGA 125/5-42/30-R1 | 0,4 | IE5 | DN 125 | AQ1EGG | 700 mm | 29,2 kW | 3 | 2245402 | 13
Stratos GIGA 125/5-42/30-R1-S1 | 0,4 | IE5 | DN 125 | Q7Q7X4GG | 700 mm | 29,2 kW | 3 | 2245403 | 13
Stratos GIGA 125/5-46/37-R1 | 0,4 | IE5 | DN 125 | AQ1EGG | 620 mm | 37,5 kW | 3 | 2245398 | 13
Stratos GIGA 125/5-46/37-R1-S1 | 0,4 | IE5 | DN 125 | Q7Q7X4GG | 620 mm | 37,5 kW | 3 | 2245399 | 13
Stratos GIGA 150/5-34/30-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 27,9 kW | 3 | 2245478 | 14
Stratos GIGA 150/5-34/30-R1-S1 | 0,4 | IE5 | DN 150 | Q7Q7X4GG | 770 mm | 27,9 kW | 3 | 2245479 | 14
Stratos GIGA 150/5-38/37-P6-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 35,5 kW | 3 | 2245466 | 15
Stratos GIGA 150/5-38/37-P6-R1-S1 | 0,4 | IE5 | DN 150 | Q7Q7X4GG | 770 mm | 35,5 kW | 3 | 2245467 | 15
Stratos GIGA 150/5-38/37-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 35,5 kW | 3 | 2245470 | 14
Stratos GIGA 150/5-38/37-R1-S1 | 0,4 | IE5 | DN 150 | Q7Q7X4GG | 770 mm | 35,5 kW | 3 | 2245471 | 14
Stratos GIGA 150/5-40/45-P6-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 44,0 kW | 3 | 2245450 | 15
Stratos GIGA 150/5-40/45-P6-R1-S1 | 0,4 | IE5 | DN 150 | Q7Q7X4GG | 770 mm | 44,0 kW | 3 | 2245451 | 15
Stratos GIGA 150/5-40/45-R1 | 0,4 | IE5 | DN 150 | AQ1EGG | 770 mm | 44,0 kW | 3 | 2245454 | 14
Stratos GIGA 150/5-40/45-R1-S1 | 0,4 | IE5 | DN 150 | Q7Q7X4GG | 770 mm | 44,0 kW | 3 | 2245455 | 14
(weitere Varianten: z. B. Artikelnummern 2245490, 2245491, 2245494, 2245495, 2245534, 2245535, 2245570, 2245571, 2245538, 2245539, 2245542, 2245543, 2245554, 2245555 usw.; Gesamtanzahl 38 Treffer)

Dokumente (Auswahl der verfügbaren Produktdokumentation, ohne Links)

• Einbau- und Betriebsanleitung: Wilo-Stratos GIGA, 30-55 kW (EN)
• Einbau- und Betriebsanleitung: Wilo-Stratos GIGA, 30-55 kW (DE)
• Wilo-EFC Dokumentation (EN / DE)
• Planungshinweise - Trockenläuferpumpen, einstufig, einflutig (DE)
• Glanded pumps, single-stage, single-volute (EN)
• Zertifizierungsbooklet: Wilo-Stratos GIGA2.0-I/-D, Wilo-Stratos GIGA /-D/-B, Wilo-Yonos GIGA2.0-I/-D
• REACH Verordnung (Group Statement)
• UKCA-Dokumentationen (Referenzen und Declarations)

Logos / Zertifizierungen

• Motoreffizienzklasse IE5
• Weitere Zertifizierungen und Group Statements (REACH, UKCA etc.)

Charakteristiken / Spezifikationen

• Zulässiger Temperaturbereich des Fördermediums: -20 °C bis +140 °C
• Gleitringdichtung für Wasserförderung bis Tmax = +140 °C; Hinweise zur Glykolbeimischung und empfohlenen Gleitringdichtungen (S1-Variante empfohlen bei höheren Glykolanteilen/Temperaturen)
• Netzanschlussvarianten: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Erfüllung der EMV-Normen (EN 61800-3 Störaussendung und Störfestigkeit für den Wilo-EFC)
• Schutzart IP 55
• Nennweiten: DN 100 bis DN 200
• Max. Betriebsdruck: 16 bar bis +120 °C; 13 bar bis +140 °C
• Werkstoffe: Pumpengehäuse/Laterne EN-GJL-250; Laufrad EN-GJL-200 (Sonderausführungen Bronze oder Edelstahl typabhängig); Welle z. B. 1.4122 oder 1.4057; Gleitringdichtungen: AQEGG (weitere auf Anfrage)
• Lieferumfang: Pumpe, Einbau- und Betriebsanleitung
• Optionen: Laufrad-Varianten (Bronze L1, Edelstahl L4), Sondergleitringdichtungen (S1), Back pull-out Design mit Kartuschen-Gleitringdichtung (P6)
• Zubehör (u. a.): Konsolen für Fundamentbefestigung, verschiedene Steckmodule (Profibus, DeviceNet, ProfiNet, Ethernet/IP, ModbusTCP), Input Card, Sinusfilter, DU/DT-Filter
