Kreiselpumpe Stratos GIGA-D series

für KühlwasserGlycol-Wassermit bürstenlosem Gleichstrommotor

Produktübersicht
Inline-Pumpe. Höchste Energieeffizienz, doppelte Sicherheit. Produktionsende 2026.

Kurzbeschreibung

• Innovative Hocheffizienzpumpe für höchste Gesamtwirkungsgrade
• Hocheffizienter EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2
• Höchstmögliche Betriebssicherheit dank Reservepumpe (Ausführung als Doppelpumpe)
• Optionale Schnittstellen zur Anbindung an die Gebäudeautomation durch einsteckbare IF-Module

Hauptvorteile / Einsatzgebiet
Die Wilo-Stratos GIGA ist die ideale Hocheffizienzpumpe für den Einsatz in Heizung-, Klima- und Kälteanwendungen in Gebäuden, wo es gilt, große Wassermengen in großer Förderhöhe zu bewegen. Mit der Reservepumpe in Doppelpumpenausführung bietet die Wilo-Stratos GIGA größtmögliche Betriebssicherheit.

Logos / Zertifizierungen

• Motoreffizienzklasse IE5

Produktbilder

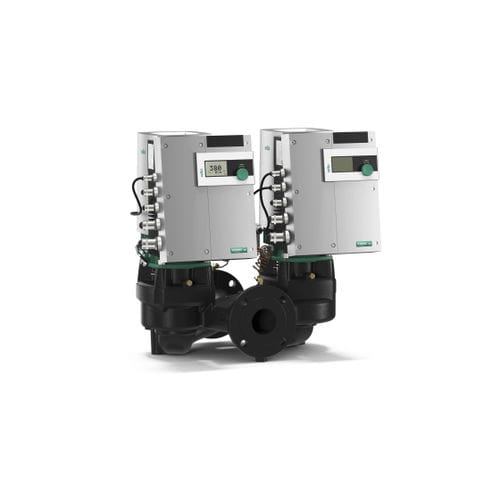

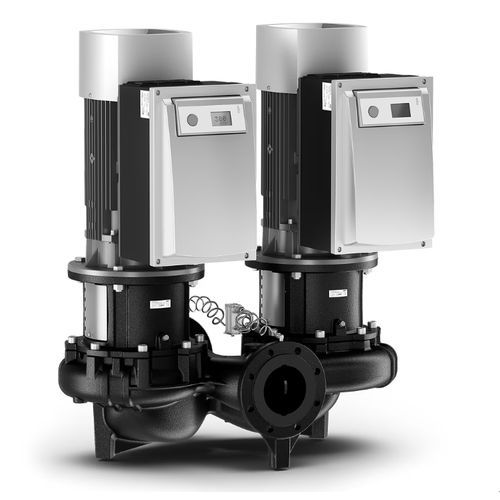

Hauptbild: Produktansicht Stratos GIGA-D (Einzelpumpen-/Doppelpumpen-Bauform). Weitere Abbildungen zeigen Produktdetails und Einbaubeispiele.

Baureihen / Varianten (Tabelle)
Produktbezeichnung | MEI | IE | Nennweite Flansch | Gleitringdichtung | Baulänge L0 | Motornennleistung P2 [kW] | Phase | Artikelnummer | GRD-Gruppe | Blindflansch
Stratos GIGA-D 40/1-25/1,6 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170226 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170282 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 1,6 kW | 3 | 2170646 | 11 | I
Stratos GIGA-D 40/1-25/1,6-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 1,6 kW | 3 | 2170618 | 11 | I
Stratos GIGA-D 40/1-32/2,2 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2,2 kW | 3 | 2170225 | 11 | I
Stratos GIGA-D 40/1-32/2,2-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2,2 kW | 3 | 2170281 | 11 | I
Stratos GIGA-D 40/1-32/2,2-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 2,2 kW | 3 | 2170645 | 11 | I
Stratos GIGA-D 40/1-32/2,2-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 2,2 kW | 3 | 2170617 | 11 | I
Stratos GIGA-D 40/1-39/3,0 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3,1 kW | 3 | 2170224 | 11 | I
Stratos GIGA-D 40/1-39/3,0-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3,1 kW | 3 | 2170280 | 11 | I
Stratos GIGA-D 40/1-39/3,0-R1-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 3,1 kW | 3 | 2170644 | 11 | I
Stratos GIGA-D 40/1-39/3,0-S1 | 0,7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 3,1 kW | 3 | 2170616 | 11 | I
Stratos GIGA-D 40/4-63/11 | 0,4 | IE5 | DN 40 | AQ1EGG | 440 mm | 10,7 kW | 3 | 2192005 | 5 | C
Stratos GIGA-D 40/4-63/11-R1 | 0,4 | IE5 | DN 40 | AQ1EGG | 440 mm | 10,7 kW | 3 | 2192051 | 5 | C
Stratos GIGA-D 40/4-63/11-R1-S1 | 0,4 | IE5 | DN 40 | Q1Q1X4GG | 440 mm | 10,7 kW | 3 | 2192419 | 5 | C
Stratos GIGA-D 40/4-63/11-S1 | 0,4 | IE5 | DN 40 | Q7Q7X4GG | 440 mm | 10,7 kW | 3 | 2192373 | 5 | C

Ausstattung / Funktionen

• Bauart: Hocheffizienz-Inline-Doppelpumpe mit EC-Motor und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung.
• Anwendung: Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
• Betriebsarten: Δp-c (konstantes Differenzdruck), Δp-v (variabler Differenzdruck), PID-Control, Stellerbetrieb (n = constant).
• Handbedienebene: Grüner Knopf und Display.
• Manuelle Funktionen: Einstellung Differenzdruck-Sollwert, Drehzahl (Handstellbetrieb), Betriebsart, Pumpe EIN/AUS, Konfiguration aller Betriebsparameter, Fehlerquittierung.
• Externe Steuerfunktionen: Eingang „Vorrang Aus“, Eingang „Externer Pumpentausch“ (bei Doppelpumpenbetrieb), Analogeingänge 0–10 V / 2–10 V / 0–20 mA / 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung sowie für Ist-Wert-Signal des Drucksensors.
• Melde- und Anzeigefunktionen: Sammelstörmeldung (SSM), Sammelbetriebsmeldung (SBM).
• Datenaustausch: Infrarot-Schnittstelle (IR-Monitor/IR-Stick), Steckplatz für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON).
• Sicherungsfunktionen: Motorvollschutz mit integrierter Auslöseelektronik, Zugriffssperre.
• Doppelpumpen-Management: Haupt-/Reservebetrieb (automatische Störumschaltung), Pumpentausch nach 24 h, Additionsbetrieb, wirkungsgradoptimierte Spitzenlaststeuerung.

Lieferumfang

• Pumpe
• Einbau- und Betriebsanleitung

Zubehör & Optionen

• Konsole mit Befestigungsmaterial für Fundamentaufbau
• Blindflansche für Doppelpumpengehäuse
• Montagehilfe für Gleitringdichtung
• IR-Stick
• IF-Module: PLR, LON, BACnet, Modbus, CAN
• Regelsysteme: VR-HVAC, CCe-HVAC, SCe-HVAC
• Differenzdruckgeber (DDG)
• Optionen: Bronze- oder Edelstahl-Laufrad, Varianten ohne Differenzdruckgeber, Sondergleitringdichtungen

Caractéristiques / Spécifications techniques

• Zulässiger Temperaturbereich des Fördermediums: -20 °C bis +140 °C
• Netzanschluss: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Elektromagnetische Verträglichkeit: Erfüllung ohne zusätzliche Maßnahmen (EN 61800-3:2018 für Störaussendung und Störfestigkeit)
• Schutzart: IP55
• Nennweiten: DN 40 bis DN 200 (je nach Variante)
• Max. Betriebsdruck: 16 bar bis +120 °C; 13 bar bis +140 °C
• Werkstoffe: Pumpengehäuse/Laterne EN-GJL-250; Laufrad EN-GJL-200 (Sonderausführungen Bronze CuSn10 oder Edelstahl 1.4408 möglich)
• Welle: 1.4122 oder 1.4057
• Gleitringdichtung: Standard AQEGG; weitere Typen auf Anfrage
