Laser-Abstandssensor LLP

kontaktlos

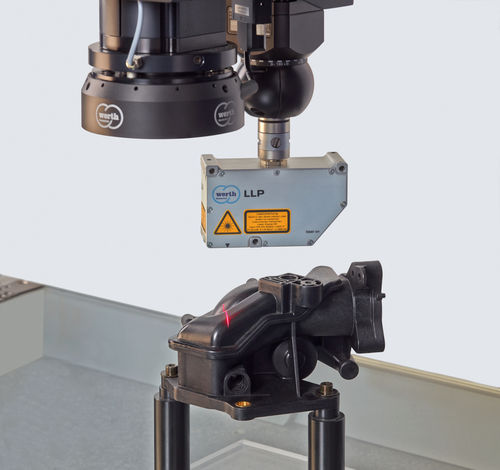

Mit dem Laserliniensensor LLP wird eine Laserlinie (Lichtschnitt) auf die Oberfläche des Messobjekts projiziert und über ein Triangulationsverfahren entsprechend ausgewertet. Dieser berührungslose Sensor erlaubt die schnelle Messung auch großer Werkstücke mit gröberen Toleranzen. Die Anwendung konzentriert sich daher weitgehend auf Gehäuse- und Verkleidungsteile mit Freiformflächen, die vorrangig nach ästhetischen Gesichtspunkten konstruiert werden. • Bestimmung der Topografie mit hoher Punktedichte • Automatische Intensitätsregelung und intelligente Software ermöglichen komfortables und sicheres Messen unterschiedlichster Oberflächen • Hohe Messfrequenzen selbst bei glänzenden und stark absorbierenden Oberflächen • Der LLP kann in Verbindung mit dem PH10M gedreht und geschwenkt werden und ist gegen andere Sensoren wechselbar Genauigkeit Zulässige Antastabweichung bis 50 µm Funktionsweise Der durch eine Laserdiode a) erzeugte Laserstrahl wird linienförmig aufgeweitet, auf das Werkstück b) projiziert und der reflektierte Strahl mithilfe einer Abbildungsoptik c) auf die Matrixkamera d) abgebildet. Aus seiner Position werden die Messpunkte auf der Werkstückoberfläche ermittelt.
