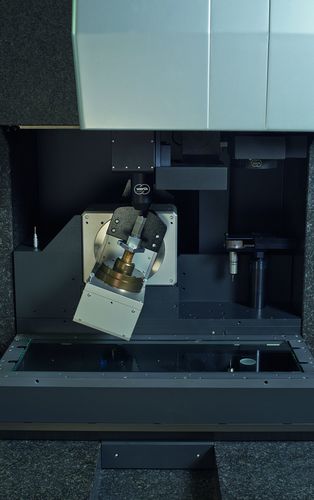

Optischer Sensor / Oberflächen CFL

Drehzahlfür KoordinatenmessmaschineInline

Der Chromatic Focus Line Sensor erlaubt durch eine linienförmige Anordnung sehr vieler chromatischer Sensoren eine extrem schnelle Erfassung von Messwerten mit bis zu einer Million Messpunkte in weniger als drei Sekunden. Das chromatische Messprinzip sorgt für geringe Messabweichungen und eine weitgehende Unabhängigkeit von den Oberflächeneigenschaften. Einsatzbereiche sind sowohl diffus reflektierende als auch spiegelnde und transparente Werkstücke. • Anpassung von Messunsicherheit und Messbereich an die jeweilige Anwendung mit unterschiedlichen Objektiven • Durch einen großen axialen Messbereich ist oft kein Nachführen der Geräteachsen zur Werkstückgeometrie notwendig Die Möglichkeit zur schnellen Erstellung eines Rasterbildes der Werkstückoberfläche erlaubt die Bildung lokaler Koordinatensysteme für weitere Messungen mit anderen Sensoren • Auch Schichtdicken transparenter Materialien sind messbar (Option) Messbereich 0,2 mm bis 4 mm Genauigkeit Zulässige Antastabweichung bis 1 µm Funktionsweise Aus der Auswertebox a) wird das Licht einer breitbandigen Lichtquelle b) über Faserkoppler c), linienförmig angeordnete Lichtleitfasern d) und eine Abbildungsoptik e) auf das Werkstück (Position 1), 2) oder 3)) projiziert. Die Intensität des reflektierten Lichts ist für die Farbe am höchsten, die dem Abstand vom Werkstück entspricht f). Dies wird über ein Spektrometer g) für alle Messpunkte auf einer Linie gleichzeitig ausgewertet.
