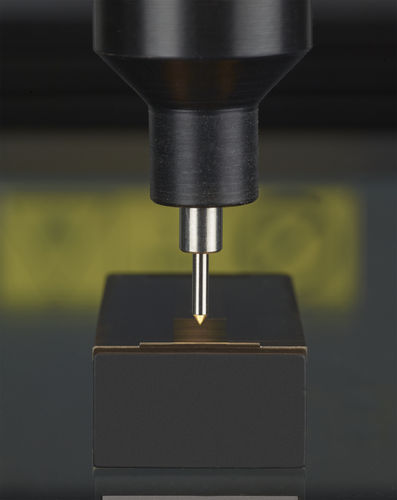

Messtaster WCP

optischRasterMagnet

Aufgaben, die bisher Tastschnittgeräten vorbehalten waren, können durch den Werth Contour Probe am Multisensor-Koordinatenmessgerät gelöst werden. Der taktil-optische Tastschnittsensor ermöglicht erstmals eine taktile Konturmessung in definierten Werkstückkoordinaten. Das spezielle Führungssystem des WCP erlaubt im Gegensatz zu klassischen Tastschnittgeräten das Scannen in beliebigen Schnitten ohne Vorzugsrichtung. • Ohne Umspannen des Werkstücks lassen sich auch Rauheiten CNC-gesteuert messen und Konturen im Werkstück-Koordinatensystem scannen • Rauheitskennwerte können mit Hilfe der in die Messsoftware WinWerth® integrierten Rauheitsbibliothek normkonform berechnet werden • Das Einwechseln des Sensors ist CNC-gesteuert über eine Wechselstation möglich Genauigkeit Zulässige Antastabweichung bis 2 µm Funktionsweise Beim taktil-optischen Kontursensor wird mit einem Laserabstandssensor a) (b) Magnetschnittstelle, c) Spiegel, d) Lagerung) die Auslenkung der Tastschnittnadel e) während des Scannings der Werkstückoberfläche f) gemessen.
