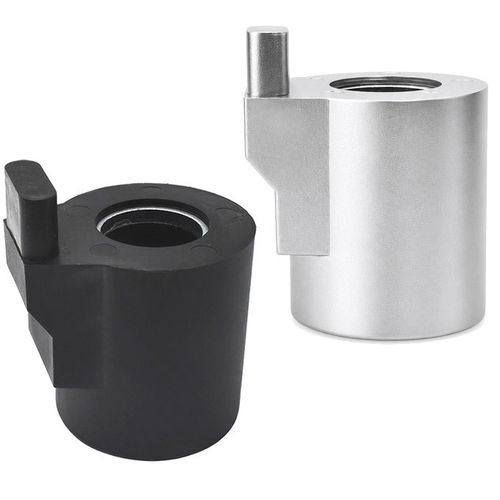

Magnetspule WL4751

magnetisch-induktivIsolationAC

Produktübersicht
Eine Magnetventilspule wandelt elektrische Energie in magnetische Kraft um, um ein Magnetventil anzusteuern. Bei der Stromzufuhr des Wicklungsdrahtes entsteht ein Magnetfeld, das den Plunger bewegt und somit das Öffnen, Schließen oder Regulieren von Flüssigkeits- und Gasströmen ermöglicht. Magnetventilspulen werden in Pneumatik-, Hydraulik-, Wasser-, Gas-, Medizin-, Automotive- und Automatisierungssystemen eingesetzt. Erhältlich in AC- oder DC-Ausführungen mit unterschiedlichen Spannungen, Leistungswerten, Isolationsklassen und Schutzarten. Die richtige Auswahl unterstützt effizienten Betrieb, schnelle Reaktion und lange Lebensdauer der Ventilbaugruppe.

Wie funktioniert eine Magnetventilspule?

• Die Spule besteht aus isoliertem Kupferdraht, gewickelt um einen magnetischen Kern.
• Bei Anlegen von Spannung erzeugt der Strom im Wicklungsdraht ein Magnetfeld.
• Das Magnetfeld zieht den Metallplunger oder Anker an und verändert dessen Position im Ventilkörper.
• Die Plunger-Verschiebung öffnet oder schließt den Durchfluss oder reguliert den Durchsatz innerhalb des Ventils.
• Beim Abschalten der Spannung bricht das Magnetfeld zusammen und eine Feder oder Gegenkraft bringt den Plunger in die Ruheposition zurück.

Wesentliche Konstruktions- und Leistungsfaktoren

• Anzahl der Windungen in der Spule
• Durchmesser und Qualität des Kupferdrahts
• Eingangsspannung und Stromstärke
• Qualität der magnetischen Materialien und Gestaltung des magnetischen Kreises
• Gestaltung des Luftspalts
• Betriebstemperatur und Umgebungsbedingungen
• Isolationsklasse und Schutzgrad

Grundlegende Eigenschaften
Industrielle Magnetventilspulen sind elektromagnetische Stellglieder, die entwickelt wurden, um Ventile per elektrischen Signal zu steuern. Sie werden in AC- und DC-Ausführungen mit verschiedenen Nennspannungen, Leistungsoptionen, Isolationsklassen und Schutzmerkmalen hergestellt. Typische Eigenschaften sind stabile Magnetkraft, schnelle Reaktion, geringer Energieverbrauch und hohe Lebensdauer. Spulen verwenden Kupferdraht, präzise Wickeltechnologie und strenge Qualitätskontrollen. Kundenspezifische Ausführungen sind erhältlich, um Rohrdurchmesser, Einsatzumgebung und Leistungsanforderungen zu erfüllen.

Produktdatenblatt (Tabelle)
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155 Degree)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Materials (compliance): RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Kurzbeschreibung
Die Magnetventilspule ist die elektromagnetische Komponente, die typischerweise um das Ventilrohr montiert wird; bei Anlegung der Spannung erzeugt sie magnetische Kraft, um einen internen Plunger zu bewegen und so Öffnen, Schließen oder Regelung von Durchflusswegen zu ermöglichen. Industrielle Spulen sind für Dauerbetrieb ausgelegt und können für AC/DC-Spannung, Leistung und Abmessungen kundenspezifisch hergestellt werden.

Industrielle Anwendungen
Weit verbreitet in der Industrieautomatisierung (Pneumatikzylinder, Roboter, Produktionsmaschinen), in hydraulischen Anlagen (Baumaschinen, Spritzguss), Wasseraufbereitung und Fluidsteuerung, medizinischen Geräten (Sauerstoffgeräte, Diagnostik, Laborgeräte) sowie in Fahrzeugtechnik (Kraftstoff, Getriebe, Bremsen, Emissionskontrolle).

Vorteile / Nachteile

• Vorteile: schnelle Reaktion, einfache elektrische Steuerung, kompakte Bauform, zuverlässiges Schalten, flexible Anpassung hinsichtlich Spannung, Größe, Leistung und Umweltschutz.
• Nachteile: Überhitzungsrisiko bei unzureichender thermischer Auslegung; erfordert korrekte Spannungsanpassung; bietet meist Ein/Aus-Steuerung statt präziser proportionaler Regelung ohne zusätzliche Elektronik.

Fehlerbehebung - häufige Probleme

• Spule funktioniert nicht: Versorgungsspannung, Verkabelung und Wicklungsdurchgang prüfen.
• Schwache Magnetkraft: Spannungsniveau, Spulenspezifikation, magnetische Elemente und Luftspalt kontrollieren.
• Überhitzung: kann durch Überspannung, Dauerbetrieb außerhalb des Duty-Cycle oder mangelhafte Wärmeableitung verursacht werden.
• Langsame Ventilbetätigung: mögliche mechanische Reibung, Verschmutzung oder zu geringe elektromagnetische Kraft.
• Kurzschlussfehler: Isolationsschäden, Feuchtigkeitseintritt oder hohe Temperaturen können Kurzschlüsse verursachen.

Technische Merkmale / Spezifikationen

• Brand: Weilong Technology
• Model: WL4751
• Bemessungsspannung: DC oder AC (verschiedene Optionen)
• Bemessungsleistung: kundenspezifisch (je nach Anwendung)
• DC-Widerstand: 134 Ω
• Lebensdauer: ~100.000 Zyklen
• Isolationsklasse: F (bis 155°C)
• Betriebstemperaturbereich: -10°C bis 100°C
• Duty Cycle: 1–100%
• Anschlusslänge: 200 mm
• Maßtoleranz: ±0,1 mm
• Wasserschutz: keiner (Standard)
• Hi-Pot-Test: AC 600V 50/60Hz, 1 s
• Zertifizierungen: CE, RoHS, ISO9001
• Materialien: Kupferwicklung; RoHS-konform
• MOQ: 1000 Stk.; Lieferkapazität: 500000 Stk./Woche
• Typische Lieferzeit: 30 Tage; Verladehafen: Shenzhen
• Zahlungsbedingungen: TT oder LC at sight; Garantie: 1 Jahr
