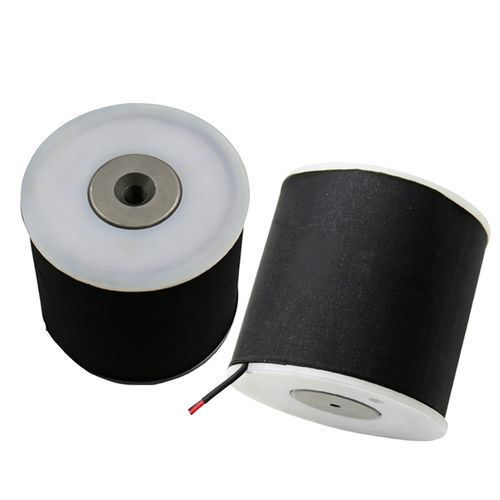

Magnetisch-induktive Spule WL8580

AC230 VIndustrie

Übersicht
Die AC-Bobbin-Spule WL8580 ist für industrielle Magnetventil-Systeme, pneumatische Stellglieder, Relais und andere elektromagnetische Aktoren ausgelegt. Sie verfügt über eine präzise Kupferwicklung, Isolierung der Klasse F und eine Konstruktion, die stabile magnetische Kraft, vorhersehbares Schaltverhalten und OEM-Integration ermöglicht.

Produkt-Highlights

• Präzise Kupferwicklung und F-Klasse elektrische Isolierung
• Stabile, gleichmäßige Magnetkraft für zuverlässige Betätigung
• Verfügbar in mehreren AC-Spannungswerten (110 V, 230 V) und kundenspezifisch anpassbar für OEM-Anforderungen
• Für industrielle Beanspruchung und lange Lebensdauer ausgelegt

Funktionsweise (AC-Bobbin-Spule)

• AC-Spannung wird auf die Wicklung gelegt
• Der Strom im Kupferdraht erzeugt ein Magnetfeld
• Das Magnetfeld zieht den ferromagnetischen Kolben an und erzeugt lineare Bewegung
• Die Bewegung des Kolbens bewirkt die Betätigung von Ventil oder Schalter
• Eine Rückstellfeder bringt den Kolben bei Abschaltung in die Ausgangsposition
• Schattringe können verwendet werden, um Drehmomentvariationen beim Nulldurchgang der Wechselspannung zu reduzieren

Anwendungen

• Magnetventile zur Steuerung von Flüssigkeiten und Gasen
• Betätigung von pneumatischen und hydraulischen Ventilen sowie Automatisierung
• Relais, Schütze und industrielle Schaltgeräte
• Stellglieder für HVAC-Klappen und Ventile, Automatisierung von Wasseraufbereitungsventilen
• Landwirtschaftliche Bewässerungssysteme, Verkaufsautomaten, Integration in Textil- und Medizintechnik

Vorteile

• Einfache, reproduzierbare Konstruktion geeignet für Serienfertigung
• Hohe Magnetkraft und schnelle Schaltantwort
• Lange Betriebslebensdauer bei geringem Wartungsaufwand
• Breiter Spannungsbereich und OEM-Anpassungsoptionen

Konstruktionshinweise

• Wärmeentwicklung im Dauerbetrieb erfordert thermisches Management
• Mögliches hörbares Brummen im AC-Betrieb
• Magnetkraft ist abhängig von Versorgungsspannung und -frequenz
• Richtige Spannungswahl und Einschaltdauer sind entscheidend, um frühzeitigen Ausfall zu vermeiden

Fehlerbehebung

• Keine Betätigung: Stromquelle, Verdrahtung und Spulenwiderstand prüfen
• Überhitzung: Betriebsspannung, Einschaltdauer und Kühlung überprüfen
• Schwache Betätigung: Versorgungsspannung, Ankerluftspalt und Kolbenzustand inspizieren
• Brummen/Lärm: Schattringe, Kolbenpassung und Montagefestigkeit prüfen
• Intermittierender Betrieb oder Durchbrennen: Spannungsstöße, Isolationszustand und Verbindungsintegrität prüfen

Technische Daten (Schlüsseldaten)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
