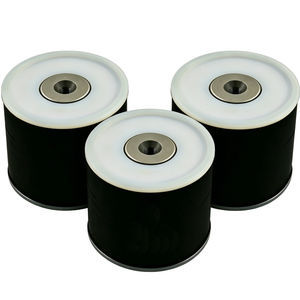

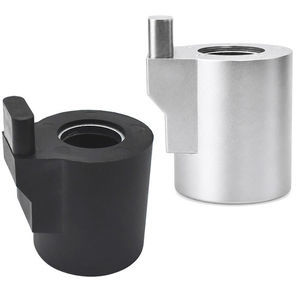

Magnetisch-induktive Spule WL1535

Hochleistungfür Stromwandlerfür Relais

Übersicht
Ein Spulenträger (coil bobbin) bietet mechanische Unterstützung und elektrische Isolation für Kupferwicklungen in Solenoiden, Transformatoren, Relais und anderen elektromagnetischen Geräten. Die WL1535-Ausführung aus technischen Kunststoffen gewährleistet gleichmäßige Drahtverteilung, Vibrationseindämmung und Schutz vor Kurzschlüssen, was die Zuverlässigkeit in industriellen Anwendungen erhöht.

Wesentliche Merkmale & Vorteile

• Elektrische Isolierung: technische Kunststoffe mit hoher dielektrischer Festigkeit zur Minimierung von Fehlern zwischen Windungen.
• Thermische und mechanische Leistung: Materialoptionen (z. B. PA66, PPS) für verschiedene Temperaturbereiche und raue Umgebungen.
• Präzisions-Spritzguss: enge Maßtoleranzen für konstante Drahtspannung und Kompatibilität mit automatisierten Wickel-/Montageprozessen.
• Konstruktionsflexibilität: Optionen für integrierte Anschlüsse, Flansche und Befestigungsmerkmale zur Anpassung an spezifische Anforderungen.

Produktdetails
WL1535-Spulenträger sind präzise spritzgegossene Bauteile zur Unterstützung und Isolierung von Wicklungen. Sie stabilisieren die Drahtlage, reduzieren mechanische Vibrationen im Betrieb und tragen zur Erhaltung elektromagnetischer Leistung und Lebensdauer bei. Material- und Anschlussvarianten ermöglichen die Anpassung an spezifische elektrische, thermische und mechanische Anforderungen.

Vorteile

• Verbesserte Isolation zwischen Windungen und Kern, Reduzierung des Risikos elektrischer Ausfälle.
• Konstante Wickelgeometrie für vorhersehbare elektromagnetische Leistung.
• Materialwahl bietet Hitzebeständigkeit und Flammwidrigkeit, wenn erforderlich.
• Kompatibel mit automatisierter Fertigung: erleichtert Massenwickeln und Montage; kundenspezifische Optionen verfügbar.

Nachteile

• Materialauswahl ist kritisch: ungeeignete Wahl kann zu Verformung bei extremen Temperaturen führen.
• Sehr leistungsstarke Anwendungen benötigen ggf. zusätzliche Isolationssysteme und verbesserte Wärmeabfuhr.
• Der Einsatz eines Spulenträgers kann Bauteilgröße und Materialkosten gegenüber direktem Wickeln erhöhen.
• Toleranzen außerhalb der Spezifikation können die Wickelleistung beeinträchtigen.

Auswahl der Spule

• Definieren Sie Wickelparameter: Drahtstärke, Anzahl der Windungen und erforderliche magnetische Kraft, um Kern-Ø, Wickelraum und Flanschhöhe zu bestimmen.
• Wählen Sie das Material nach Betriebstemperatur (z. B. PA66 für moderat, PPS für >180°C) und Brandschutzanforderungen.
• Stellen Sie sicher, dass Isolationsniveau und Kriech-/Luftstrecken den Spannungsanforderungen entsprechen.
• Bewerten Sie die mechanische Festigkeit für vibrationsanfällige Umgebungen; ggf. verstärkte Kunststoffe verwenden.
• Konfigurieren Sie Anschlüsse und Pins für zuverlässige elektrische Verbindungen; korrosionsbeständige Beschichtungen für aggressive Umgebungen bevorzugen.
• Fordern Sie Prototypen an, um Maßtoleranzen, Wickelpassung und thermisches Verhalten vor Serienproduktion zu prüfen.

Technische Daten / Spezifikationen

• Brand: Weilong Technology
• Model Number: WL1535
• Rated Voltage: DC 6—48 V
• Rated Power (W): 6 — 60 W
• Service Life: 100 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Copper Coil
• Lead Wire Length (mm): 200
• Install Style: TBD
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F (155 Degree)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Materials Compliance: RoHS Compliance
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 500000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
