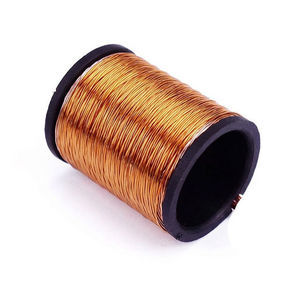

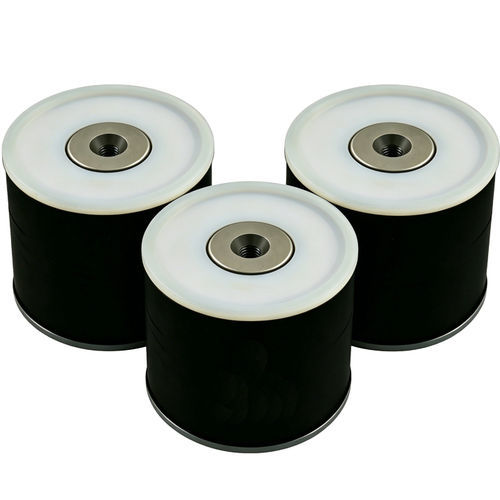

Magnetisch-induktive Spule WL8580

230 VACfür Solenoid

Produktübersicht
Die AC-Bobbin-Spule WL8580 ist eine präzise gewickelte elektromagnetische Spule, entwickelt für AC-Elektroventile und Stellglieder. Mit Kupferwicklung und Isolierung der Klasse F liefert sie stabile Magnetkraft und vorhersehbare Schaltleistung. Erhältlich in mehreren Spannungswerten und mit kundenspezifischen Optionen für OEM-Integration in der Industrie.

Produkteigenschaften

• Präzise gewickelter Kupferdraht für effiziente elektromagnetische Umwandlung.
• Isolationsklasse F (155°C) für hohe thermische Belastbarkeit.
• Gleichmäßige Magnetkraft, optimiert für Magnetventile und Aktoren.
• Mehrere Spannungsvarianten und anpassbare Designs für OEM-Integration.
• Anschlussdrähte und Maßtoleranzen geeignet für Montagelinien.

Produktdatenblatt
Brand: Weilong Technology
Model Number: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Materials: RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Wie funktioniert eine Bobbin-Spule (AC)?

• Wechselspannung wird auf die Spulenwicklung angelegt.
• Der Strom im Kupferdraht erzeugt ein Magnetfeld.
• Das Magnetfeld zieht den ferromagnetischen Plunger/Anker an.
• Die mechanische Bewegung des Plungers erzeugt die Betätigung.
• Bei Abschalten der Energie bringt eine Feder den Plunger in die Ausgangsposition zurück.
• Schattierungsringe werden in AC-Systemen häufig verwendet, um die Anziehung bei Nulldurchgängen aufrechtzuerhalten.

Hauptmerkmale der AC-Bobbin-Spule

• Robuste Elektromagnetkonstruktion mit gleichmäßiger Magnetkraft.
• Effiziente elektromagnetische Umwandlung und zuverlässiges Isolationssystem.
• Schnelle Reaktionszeit und langlebige Schaltleistung.
• Kompakte Bauform für den Einbau in Ventile und Aktoren.
• Verfügbar in mehreren Spannungen und OEM-Varianten.

Industrielle Anwendungen

• Magnetventile zur Regelung von Flüssigkeiten und Gasen in Pneumatik- und Hydrauliksystemen.
• Aktoren und Relais in industriellen Steuerungs- und Automationsanwendungen.
• Steuerung von HVAC-Ventilen und Klappen.
• Automatisierte Wasseraufbereitung und Prozessregelsysteme.
• Landwirtschaftliche Bewässerung, Verkaufsautomaten, Medizingeräte, Verpackungs- und Materialhandhabungssysteme.

Vorteile und Nachteile
Vorteile

• Einfaches, wartbares Design geeignet für Serienfertigung.
• Kostengünstig mit flexiblen OEM-Anpassungsmöglichkeiten.
• Hohe Magnetkraft pro Volumeneinheit für zuverlässige Betätigung.
• Lange Betriebsdauer bei spezifizierten Zyklen.
• Geringer Wartungsaufwand und schnelle Schaltreaktion.

Nachteile

• Wärmeentwicklung bei Dauerbetrieb, erfordert thermisches Management.
• Mögliche hörbare Geräusche im AC-Betrieb.
• Magnetkraft empfindlich gegenüber Spannungsschwankungen.
• Höherer Stromverbrauch im Vergleich zu einigen DC-Spulen.
• Leistungsabfall bei extremen Temperaturen oder falscher Spannung.

Fehlerbehebungsanleitung (Auswahl)

• Keine Stromversorgung: Versorgung, Verbindungen prüfen und Spulenwiderstand messen.
• Überhitzung: Betriebs‑spannung, Einschaltdauer, Kühlung und Kurzschlüsse im Wicklung prüfen.
• Schwache Betätigung: Spannungsversorgung, Ankerposition, Luftspalt und Verschleiß prüfen.
• Brummen/Geräusche: Schattierungsringe, Passung des Plungers und Montagefestigkeit prüfen.
• Spulenbrand: Überlastung, Isolationszustand und Stromaufnahme untersuchen.
• Intermittierende Funktion: Anschlüsse, Klemmen und Versorgung auf Stabilität prüfen.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Copper coil
• Lead Wire Length: 200 mm
• Tolerance of Dimension: +/- 0.1 mm
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs per week
• Delivery Time: 30 days
