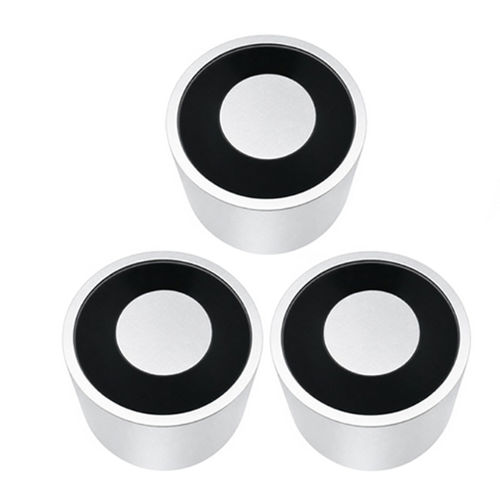

Elektrisch geschalteter Permanent-Lasthebemagnet WL15063

Umschlagkompakt

Produktübersicht
Der Permanentmagnet-Halter WL15063 ist eine industrielle magnetische Befestigung, die Geräte, Werkzeuge, Vorrichtungen, Schilder, Sensoren und Komponenten auf ferromagnetischen Strukturen hält, ohne zu bohren oder kontinuierliche Stromversorgung zu benötigen. Die kompakte Bauweise konzentriert den Magnetfluss und bietet hohe Haltekraft bei einfacher Montage, Demontage und Umpositionierung. Varianten können Kohlenstoffstahlgehäuse, Permanentmagneten, Gewindebefestigungen und Schutzoberflächen umfassen.

Funktionsprinzip
Der Halter verwendet Permanentmagneten und einen Stahl-Magnetkreis, um den Fluss an der Kontaktfläche zu fokussieren. Anziehung tritt auf, wenn der Halter auf geeignetem ferromagnetischem Material platziert wird, und widersteht dem Abheben entsprechend Magnetklasse, Kontaktfläche und Sicherheitsfaktor. Wichtige Einflüsse auf die Haltekraft:

• Magnetklasse und magnetische Kraft
• Form und Größe der Magnete
• Stahldicke und Material
• Oberflächenebenheit und Glätte
• Luftspalt zwischen Magnet und Stahl
• Lack, Rost oder Verunreinigungen auf der Oberfläche
• Zugrichtung vs. Scherbelastungen
• Betriebstemperatur
• Erforderlicher ingenieurtechnischer Sicherheitsfaktor

Anwendungen
Verwendet in Fabriken, Werkstätten, Lagern, Produktionslinien, Spannvorrichtungen und Montagebereichen, um Werkzeuge, Messgeräte, Sensoren, Beleuchtungszubehör, Schilder, temporäre Vorrichtungen, Kabelzubehör und Kleingeräte an Stahlflächen zu halten.

Vorteile

• Keine kontinuierliche Stromversorgung erforderlich — reduziert Verkabelung und Energiebedarf
• Schnelle Montage und Demontage ohne Bohren oder Schweißen
• Wiederverwendbar und geeignet für flexible Arbeitsplätze und sich ändernde Layouts
• Kompakte Bauform mit hoher Haltekraft bezogen auf die Kontaktfläche
• Niedriger Wartungsaufwand bei Schutz gegen extreme Temperaturen und Korrosion

Einschränkungen / Hinweise

• Funktioniert nur auf geeigneten ferromagnetischen Materialien; begrenzte Nutzung auf nichtmagnetischen Oberflächen
• Oberflächenbedingungen (Lack, Rost, Schmutz, Krümmung, Luftspalt) reduzieren die Haltekraft
• Hohe Temperaturen können die magnetische Leistung je nach Magnetmaterial verschlechtern
• Zugkraftbewertung kann sich von der Scherfestigkeit unterscheiden; Lastorientierung ist wichtig
• Möglicher plötzlicher Abgang, wenn sich Oberflächen- oder Lastbedingungen ändern
• Korrosionsrisiko für ungeschützte Stahlteile in feuchten oder aggressiven Umgebungen

Fehlerbehebung (häufige Probleme & Prüfungen)

• Niedrige Haltekraft: prüfen, ob die Oberfläche ferromagnetisch, sauber, ausreichend dick und vollständig im Kontakt mit dem Halter ist
• Halter rutscht an vertikalen Flächen: Lastrichtung prüfen, Last reduzieren oder mechanische Anschläge hinzufügen
• Halter löst sich im Betrieb: Vibrationen, Stöße, dynamische Lasten oder übermäßige Temperatur prüfen und Sicherheitsfaktor sicherstellen
• Änderung der Magnetkraft im Betrieb: Betriebstemperatur und Materialgrenzen prüfen
• Probleme bei der Positionierung: Oberfläche auf Verschmutzung oder Verformung prüfen und korrekte Montage-/Demontageprozedur beachten
• Korrosionsanzeichen: Beschichtung prüfen und korrosionsbeständige Materialien oder Schutzmaßnahmen wählen

Auswahl eines Permanentmagnet-Halters

• Erwartete statische und dynamische Lasten inklusive Vibrationen und Stößen berechnen
• Montageflächenmaterial und -dicke verifizieren; Materialtests durchführen bei Unsicherheit
• Lastrichtung (Zug vs. Gleiten) berücksichtigen und bei Bedarf auf Scherfestigkeit auswählen
• Haltekraft mit geeignetem ingenieurtechnischem Sicherheitsfaktor wählen
• Kontaktfläche bewerten: flache, glatte und vollständig eingepasste Flächen liefern beste Leistung
• Betriebstemperaturbereich berücksichtigen und geeignetes Magnetmaterial wählen
• Umweltfaktoren bedenken: Korrosionsbeständigkeit, Beschichtungen und dichte Bauweisen für Außen-/Feuchteeinsatz
• Sicherstellen, dass die Montage-Schnittstelle (Gewindelöcher, Bolzen, Halterungen) zum Gerät passt
• Einfaches Umpositionieren planen, wenn häufige Nacharbeiten erforderlich sind

Spezifikationen

• Brand: Weilong Technology
• Model Number: WL15063
• Rated Voltage (V): DC 12V and 24V
• Rated Power (W): 10–60W
• Work Mode: Power on, magnet on
• Holding Force: 350 kg (rated)
• Working duty: 10%
• Resistance: 68 Ω
• Service Life: 100000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet, carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: Screw hole M10 × 20 mm
• Tolerance of Dimension: ± 0.1 mm
• Water-proof: Yes, IP50
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-10%
• Thread Depth: M10 × Length 20 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
