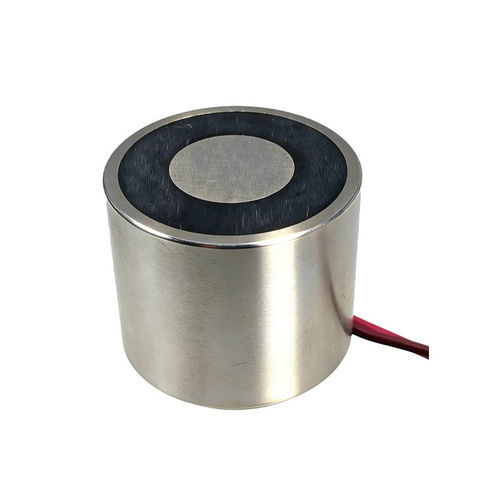

Bistabiler Permanent-Lasthebemagnet WL3529

Umschlagmagnetisch-induktiv

Übersicht
Rastender Elektromagnet (bistabil / permanent-unterstützt), der die Haltekraft ohne kontinuierliche Stromversorgung beibehält. Der WL3529 kombiniert einen Permanentmagneten und eine elektromagnetische Spule, sodass Energie nur während Zustandswechseln verbraucht wird (energise-to-release). Entwickelt für kompakte Industrie- und batteriebetriebene Systeme mit niedrigem Standby-Verbrauch und sicherer Haltefunktion.

Vorteile

• Niedriger Energieverbrauch: Strom nur während Umschaltpulsen erforderlich.
• Beibehaltung der Haltekraft bei Stromausfall, erhöht die Sicherheit kritischer Anwendungen.
• Reduzierte Spulenheizung und längere Lebensdauer durch intermittierende Erregung.
• Kompakte Baugröße Ø35 x H29 mm für Embedded-Anwendungen.
• Schnelles, reproduzierbares Schalten bei geeignetem Polaritätsumkehr-Ansteuerung.

Probleme / Hinweise

• Erfordert Polaritätsumkehr- oder bidirektionale Treiber, was die Steuerung komplexer macht.
• Magnetische Balance und mechanische Toleranzen müssen sorgfältig ausgelegt werden, um konstante Haltekräfte sicherzustellen.
• Anschaffungskosten können höher sein als bei einfachen Elektromagneten aufgrund permanenter Magnetmaterialien und komplexerer Treiber.
• Falsche Umkehrspannung oder ungeeignete Treiberimpulse können das Freigeben verhindern; Kraft-/Spannungskurven und Treiberspezifikationen beachten.

Anwendungen
Typische industrielle Einsatzbereiche des WL3529:

• Industrielle Automatisierung, SPS-gesteuerte Aktoren und intelligente Steuerungssysteme
• Sicherheitsschlösser, Verriegelungen und Zugangssperren
• Stromverteilungspanels und batteriebetriebene Systeme
• Robotik und automatisierte Fertigungswerkzeuge
• Medizingeräte, Verkaufsautomaten und Verkehrsausrüstung
• Embedded-Systeme, die kompakte Bauweise und geringe Standby-Leistung benötigen

Auswahl eines rastenden Elektromagneten
Wesentliche Auswahlschritte und Prüfungen:

• Bestimmen Sie die erforderliche Haltekraft (N): Objektmasse, Sicherheitsfaktor (typ. 2–3×), Oberflächenzustand und Luftspalt (jeder Spalt reduziert die Kraft erheblich).
• Prüfen Sie Spannung und Steuerungsart: übliche Nennwerte 6 VDC, 12 VDC, 24 VDC; prüfen Sie Einzel- oder Doppelspulendesign und Notwendigkeit der Polaritätsumkehr. Treiber müssen Pulsleistung und Polaritätsumkehr unterstützen.
• Berücksichtigen Sie Einschaltdauer und Schaltfrequenz: Zyklen pro Stunde/Tag, Impulslänge (ms) abschätzen; bei hoher Frequenz Spulendesign und Wärmeableitung anpassen.
• Mechanische Abmessungen und Montage prüfen: Ø35 x H29 mm, Einbauschraube M5 x H19, Kabelführung und Steckverbindung beachten.
• Umweltbeständigkeit bewerten: Temperatur, Feuchte, Staub/Öl und benötigte IP-Klasse; Permanentmagnete können bei hohen Temperaturen beeinträchtigt werden.
• Sicherheit und Zuverlässigkeit evaluieren: Lebensdauerdaten (>500,000 Zyklen), Isolationsklasse B, Hi-Pot-Test AC 750 V/2 s und Zertifizierungen (CE/ROHS).
• Anpassungsoptionen anfragen: Haltekraft, Nennspannung, Wasserdichtigkeit, Montagevarianten, Kabellänge und Steckertypen.

Datenblatt (WL3529 Permanent Electromagnet Products Data Sheet)
Produktname: Permanent Electromagnet
Isolationsklasse: B
Modell: WL-3529-24V
Hi-Pot-Test: AC 750V / 2S
Größe: Ø35 x H29 mm
Lebensdauer: >500,000 Zyklen
Kraft: 30 kg / 300 N
Lieferzeit: 3–5 Tage bei Lagerbestand
Spannung: DC 12V / 24V (6V Varianten möglich)
Musterbestellung: Akzeptiert
Leistung: 28 W (Impuls)
MOQ: 2 pcs
Einschaltdauer: 10%
Garantie: 2 Jahre
Anschlussleitung: Ausgang unterer Rand 25 cm (kundenspezifisch)
Herkunft: Dongguan, Guangdong, China
Aktionsform: Energise to release (Polaritätsumkehr erforderlich)
Oberfläche: Elektroverzinkt (Zinkbeschichtung)
Installationsgewinde: M5 x H19
Material: Stahl und emaillierter Draht
Nettogewicht: 168 g
Zertifikate: CE / ROHS

WL3529 Rastender Elektromagnet - Auswahl-Checkliste (kurz)

• Erforderliche Haltekraft
• Steuerungsart und Spannung
• Schaltfrequenz und Einschaltdauer
• Einbaumaße und Montage
• Umgebungsbedingungen
• Sicherheitsanforderungen und Prüfberichte
• Anpassungsmöglichkeiten

FAQ (Auswahl)

• Was ist ein rastender Elektromagnet? — Ein bistabiles Bauteil, das seine Position ohne kontinuierliche Stromzufuhr mittels Permanentmagnet und Spule hält.
• Worin unterscheidet er sich von einem normalen Elektromagneten? — Normale Elektromagnete benötigen Dauerstrom zur Haltekraft; rastende Typen behalten die Haltekraft ohne Energiezufuhr.
• Benötigt er entgegengesetzte Polarität zum Lösen? — Ja, meist wird Polaritätsumkehr genutzt, um den Zustand zu ändern.
• Welche Spannungsoptionen gibt es? — Übliche Werte: 6 VDC, 12 VDC, 24 VDC; kundenspezifische Spannungen möglich.
• Ist er für hochfrequentes Schalten geeignet? — Ja, sofern Spulendesign und Wärmeableitung dafür ausgelegt sind.

Technische Daten

• Modell / Serie: WL3529
• Produktart: Rastender (permanenter) Elektromagnet
• Größe: Ø35 x H29 mm
• Haltekraft: 30 kg (300 N)
• Spannungsoptionen: DC 12V / 24V (6V Varianten möglich)
• Leistung (Impuls): 28 W
• Einschaltdauer: 10%
• Aktionsform: Energise to release (Polaritätsumkehr erforderlich)
• Anschlussleitung: Ausgang unterer Rand 25 cm (kundenspezifisch)
• Installationsgewinde: M5 x H19
• Material: Stahl und emaillierter Draht
• Nettogewicht: 168 g
• Isolationsklasse: B
• Hi-Pot-Test: AC 750 V / 2 s
• Lebensdauer: >500,000 Zyklen
• Oberflächenfinish: Elektroverzinkt (Zinkbeschichtung)
• Herkunft: Dongguan, Guangdong, China
• Garantie: 2 Jahre
• Zertifikate: CE, ROHS
• MOQ: 2 pcs
