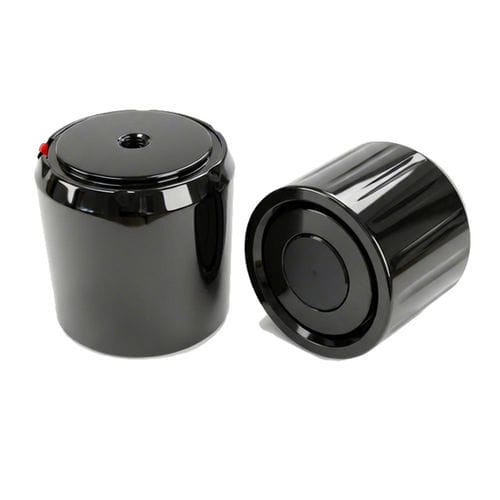

Elektromagnet mit Permanentmagnet WL 3031

Hafteinspulig

Übersicht
Permanent-Elektromagnete verbinden permanente magnetische Materialien mit einer elektrisch gesteuerten Spule, um ein magnetisches Haltegerät mit geringem Energiebedarf bereitzustellen. Im Gegensatz zu herkömmlichen Elektromagneten, die Dauerstrom benötigen, behalten Permanent-Elektromagnete die Haltekraft durch integrierte magnetische Materialien und benötigen nur während des Umschaltens oder Loslassens Strom. Diese Bauweise verbessert die Energieeffizienz und bietet gleichzeitig stabile, schnell ansprechende Leistung für Automatisierung, Sicherheitsschlösser, industrielle Steuerungen, Robotik und batteriebetriebene Smart-Geräte.

Hauptvorteile

• Energieeffizient: Stromaufnahme nur bei Zustandsänderungen
• Hohe Haltekraft bei stabiler Leistung
• Kompakte Bauweise und schnelle Schaltreaktion
• Lange Lebensdauer bei geringer Wärmeentwicklung
• Fail-safe-Verhalten: hält Position bei Stromausfall

Gerätemerkmale

• Nennspannungen: DC 12V, 18V und 24V (häufig DC 12V oder 24V angeboten)
• Leistung: 3–5 W
• Haltekraft: 130 N
• Glatte, ebene Kontaktfläche
• Wasserfeste Varianten auf Anfrage verfügbar
• Material: Gehäuse aus Kohlenstoffstahl (Beschichtungsoptionen: Zink oder Nickel)
• Leitungs­länge: 200 mm
• Betriebsmodus: Power on, Magnet off
• Widerstand: 32 Ω
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Betriebstemperatur: -10°C bis 100°C
• Lebensdauer: 100.000 Zyklen (Standard); WL3031 kann bei richtiger Anwendung über 1.000.000 Zyklen erreichen
• Montage: Schraubenlochbefestigung; präzise CNC-Bearbeitung; Toleranz ±0,1 mm

Verfügbare Optionen / Anpassung

• Benutzerdefinierte Spannungen
• Einstellbare oder kundenspezifische Haltekraft
• Benutzerdefinierter Widerstand und Kupferspulen-Optionen
• Benutzerdefinierte Montagebohrungsbilder und Anschlüsse
• Wertsteigernde Verpackungen und Behandlungen zur Reduzierung der Remanenz; Beschichtungsoptionen (Zink, Nickel)

Anwendungen
Geeignet für Automatisierungsanlagen (Positionierung, Spannen, Verriegeln), Sicherheit und Zutrittskontrolle (Magnetschlösser, Verriegelungsmechanismen), Robotik (Greifen, Werkzeughalterung), Industriemaschinen (Ventilsteuerung, Vorrichtungen, Präzisionsbewegungen), medizinische Geräte (geringer Energiebedarf, leiser Betrieb), Transportsysteme (Verriegelung, Positionierung) und energieempfindliche oder batteriebetriebene Smart-Geräte, die eine magnetische Haltekraft ohne dauerhafte Stromversorgung benötigen.

Produktdatenblatt
Brand: Weilong Technology
Model Number: WL 3031
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 3–5 W
Work Mode: Power on, Magnet off
Holding Force (N): 130 N
Working duty: 10%
Resistance: 32 Ω
Service Life: 100 Thousand Times (standard)
Certification: CE, ROHS, ISO9001
Material: Superior magnet, carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Tolerance of Dimension: ±0.1 mm
Water-proof: None (note: waterproof variants/options may be available)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Daten

• Brand: Weilong Technology
• Model: WL 3031
• Rated Voltage: DC 12V, 18V, 24V
• Rated Power: 3–5 W
• Work Mode: Power on, Magnet off
• Holding Force: 130 N
• Resistance: 32 Ω
• Working Duty: 10% (standard)
• Service Life: 100.000 Zyklen (Standard); kann über 1.000.000 Zyklen erreichen, wenn innerhalb der Spezifikationen angewendet
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Operating Temperature Range: -10°C bis 100°C
• Duty Cycle Range: 1–100%
• Lead Wire Length: 200 mm
• Material / Housing: Gehäuse aus Kohlenstoffstahl (Beschichtungsoptionen: Zink oder Nickel)
• Mounting: Schraubenlochstil; kundenspezifische Montage möglich
• Tolerance of Dimension: ±0,1 mm
• Waterproof: Keine (Standard) — wasserdichte Versionen als Option möglich
• Certifications: CE, ROHS, ISO9001
• Sample Order: Accepted
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: ~5000 pcs/week
• Delivery Time: Approx. 30 days
