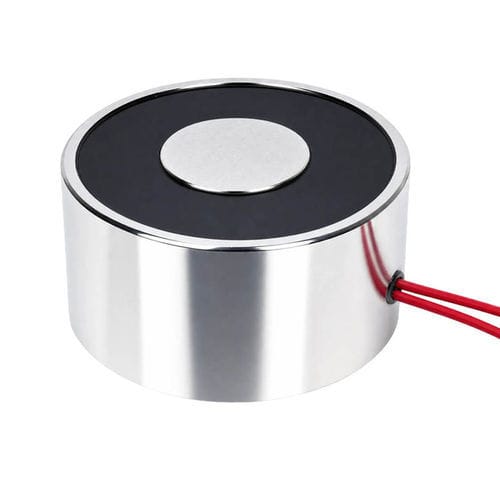

Elektrisch geschalteter Elektropermanent-Lasthebemagnet WL8245

monostabilfür Stahlblechfür Blech

Produktzusammenfassung
Der WL8245 ist ein Permanent-Halteelektromagnet, der Permanentmagnete mit einer schaltbaren Spule kombiniert. Er ermöglicht Halten ohne kontinuierliche Stromversorgung und benötigt Energie nur beim Umschalten (Bestromung zum Lösen). Entwickelt für industrielle Automatisierung, Spanntechnik und Materialfluss, wenn Energieeffizienz und failsafe-Haltung erforderlich sind.

Hauptmerkmale

• Hohe Haltekraft (~1900 N)
• Keine oder vernachlässigbare Leistungsaufnahme im Haltezustand; Energie nur während des Schaltimpulses (43 W nominal)
• Verfügbare Spannungen: DC 12V und DC 24V
• Kompakte Abmessungen (Ø82 × H45 mm) und Gewindebefestigung (M5 × H19)
• Robuste Ausführung mit elektroplattierter Oberfläche (Zink)
• Betriebslebensdauer >500.000 Zyklen; Isolierklasse B; Hi-Pot AC750V/2S

Produktübersicht
Der WL8245 verbindet Permanentmagnete und elektromagnetische Spule zur zuverlässigen Haltung, die bei Stromausfall aktiv bleibt. Typische Einsatzfelder: CNC-Spanntechnik, Greifer in der Robotik, Heben/Halten in der Materialförderung, Schweißvorrichtungen und Sicherheits- oder Bremseinrichtungen mit Failsafe-Anforderung.

Produktvideo
Ein Referenzvideo zeigt den Betriebsablauf, die Schaltsequenz und typische Integrationsbeispiele.

Funktionsprinzip
Die Permanentmagnete erzeugen das Basisfeld für die Haltekraft. Ein kurzer Schaltimpuls an der Spule verändert den magnetischen Kreis (Polarität/Fluss), um die externe Haltekraft zu neutralisieren und die Freigabe zu ermöglichen. Energie wird nur während der Schaltvorgänge verbraucht, was Energieeinsparung und failsafe-Haltung bei Ausfall gewährleistet.

Anwendungen

• Spann- und Werkstückaufnahmen in CNC-Bearbeitungszentren
• Robotik: Positionierung und Halten ferromagnetischer Teile
• Materialfluss: Heben und Zurückhalten von Blechen oder Baugruppen
• Automobilmontage: Positionieren von Teilen beim Schweißen und Fügen
• Sicherheits- und Failsafe-Systeme: Schlösser, Bremsen und Verriegelungen
• AGVs und kontinuierliche Systeme mit Bedarf an energieeffizienter Haltefunktion

Vorteile

• Energieeffizienz: keine dauerhafte Stromversorgung erforderlich
• Failsafe-Haltung bei Stromausfall
• Kompakte Bauform mit hoher Kraft-/Volumenleistung für einfache Integration
• Geringer Wartungsaufwand und lange Lebensdauer in Industrieumgebungen

Nachteile

• Höhere Kosten und komplexere Innenkonstruktion als einfache Elektromagnete
• Erfordert Steuerungselektronik für Schaltimpulse
• Schaltgeschwindigkeit kann je nach Bauart langsamer sein als bei einigen Solenoiden
• Leistung auf ferromagnetische Zielmaterialien beschränkt und temperaturabhängig

Fehlerbehebung
Typische Prüfungen:

• Geringe Halteleistung: Kontaktflächen reinigen; Öl, Staub oder Rost entfernen; Ebenheit und minimaler Luftspalt sicherstellen
• Keine Freigabe: Impuls-Spannung und -dauer, Spulenwiderstand und Steuersignale prüfen
• Überhitzung: Schalthäufigkeit reduzieren oder Kühlung verbessern; Nennbetriebszyklus einhalten
• Mechanische Fehlausrichtung: Volle Kontaktfläche und korrekte Montage sicherstellen
• Restkraft nach Freigabe: geringe Restkraft möglich; nichtmagnetische Distanzscheiben oder Entmagnetisierungsimpulse verwenden

Auswahlkriterien
Wesentliche Auswahlfaktoren:

• Benötigte Haltekraft mit Sicherheitsreserve
• Maximaler Luftspalt/Hub
• Steuerspannung und Impulsdauer
• Spulenspezifikation und Schaltzuverlässigkeit
• Umgebungsbedingungen (Temperatur, Feuchte, Verschmutzung)
• Betriebszyklus (Schalthäufigkeit) und thermisches Management
• Mechanische Abmessungen, Befestigungsart und Redundanzanforderungen für sicherheitskritische Anwendungen

Verpackungsempfehlungen
Für Transport und Lagerung:

• Einzelne magnetische Abschirmung verwenden, um Wechselwirkungen zu vermeiden
• Kontaktflächen mit schlagdämpfendem Schaum oder Gummi schützen, um Kratzer zu vermeiden
• Feuchtigkeitsschutz zur Vermeidung von Korrosion
• Polarität, Nennspannung und Handhabungshinweise deutlich kennzeichnen

Produktdatenblatt (Zusammenfassungstabelle)
Produktname: Permanent-Halteelektromagnet | Modell: WL8245 | Spannungen: DC 12V / DC 24V | Leistung (Schaltvorgang): 43 W | Haltekraft: ~1900 N | Abmessung: Ø82 × H45 mm | Betriebszyklus: 10% | Isolierklasse: B | Hi-Pot: AC750V/2S | Lebensdauer: >500.000 Zyklen | Nettogewicht: 168 g | Montagegewinde: M5 × H19 | Anschlussleitung: unterer Rand heraus 25 cm (anpassbar) | Oberfläche: elektroplattiert (Zink) | Wirkungsweise: Bestromung zum Lösen | Zertifikate: CE, RoHS | MOQ: 200 Stk | Garantie: 2 Jahre | Herkunft: Dongguan, Guangdong

Eigenschaften / Technische Daten

• Modell (kommerziell): WL8245
• Produkttyp: Permanent-Halteelektromagnet (Bestromung zum Lösen)
• Verfügbare Spannungen: DC 12V, DC 24V
• Leistungsaufnahme (Schaltvorgang): 43 W (typisch)
• Bemessene Haltekraft: ~1900 N
• Abmessungsbeispiel: Ø82 × H45 mm
• Betriebszyklus: 10%
• Isolierklasse: B
• Hi-Pot: AC750V/2S
• Lebensdauer: >500.000 Zyklen
• Nettogewicht: 168 g
• Oberflächenbehandlung: Elektroplattiert (Zinkbeschichtung)
• Montagegewinde: M5 × H19
• Anschlussleitung: unterer Rand heraus 25 cm (anpassbar)
• Wirkungsweise: Bestromung zum Lösen (failsafe Halten)
• Zertifikate: CE, RoHS
