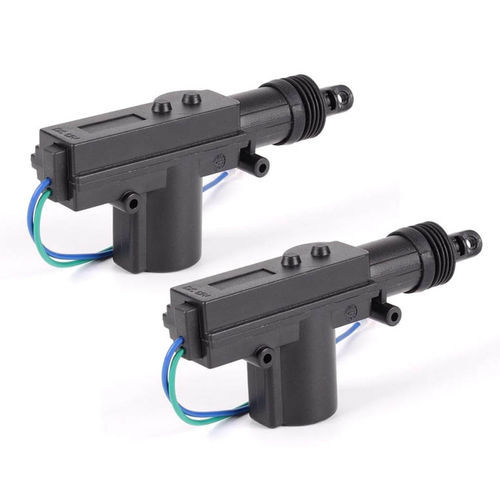

Elektrischer Antrieb WL800

linearDrehPolymer

Übersicht Der WL800 Türschlossantrieb wandelt elektrische Signale in mechanische Bewegungen um, um Fahrzeugtüren über Fernbedienung, Türschalter oder Smart-Entry-Systeme zu verriegeln bzw. entriegeln. Im Türinnenteil montiert, kombiniert er Motor, Zahnräder und Verbindungsstangen für geräuscharmen, wiederholbaren Betrieb. Entwickelt zur Integration in Zentralverriegelung, Alarmanlagen und Keyless-Entry-Module bei Pkw und Nutzfahrzeugen.

Wichtige Bauteile und Funktion Das Gerät enthält einen energiearmen DC-Motor, ein Getriebe, Stangen/Verbindungen und ein dichtes ABS-Gehäuse. Moderne WL800-Ausführungen verwenden korrosionsbeständige Komponenten und Positionsrückmeldung für präzise Steuerung und ECU-Integration. Montage erfolgt über Schraubbefestigung innerhalb der Tür.

Merkmale und Vorteile

• Fernverriegelung/Fernentriegelung per Fernbedienung oder smarten Zugangssystemen für Bedienkomfort
• Unterstützung der Zentralverriegelung zum gleichzeitigen Verriegeln/Entriegeln aller Türen
• Schnelle Reaktionszeit und zuverlässiger Betrieb für bessere Fahrzeugbedienbarkeit
• Kompatibel mit Diebstahlschutzsystemen, Fernstart und Fahrzeug-ECUs
• Kompakte Bauform für Einbau in Tür und Standardkabel Länge für einfache Montage

Häufige Probleme und Fehlersuche Typische Fehlerbilder: Motorausfall, verschlissene Kunststoffzahnräder, mechanisches Blockieren, Kontamination, Kabeldefekte, durchgebrannte Sicherungen oder defekte Relais. Fehlersuchschritte:

• 1. Fernbedienung/Schlüssel prüfen: Batterien wechseln und Senderfunktion testen.
• 2. Sicherungen und Relais des Zentralverriegelungskreises prüfen; bei Defekt ersetzen.
• 3. Verriegeln/Entriegeln anfordern und zuhören: Geräusch ohne Bewegung = mechanischer Schaden; Stille = Strom-/Motorproblem.
• 4. Verkabelung und Steckverbinder hinter der Türverkleidung auf lose, beschädigte oder korrodierte Verbindungen überprüfen; Spannung mit Multimeter messen.
• 5. Aktuator auf dem Prüfstand mit Nennspannung testen, um Motor- vs. Verkabelungs-/Steuerungsfehler zu isolieren.
• 6. Stangen, Verbindungen und Clips auf Biegungen, Trennungen oder Hindernisse prüfen; festsitzende Teile schmieren.
• 7. Bei Ausfall mehrerer Türen das Steuergerät/ECU der Zentralverriegelung mit Diagnosetools prüfen.

Anwendungen Geeignet für Pkw, Nutzfahrzeuge (Transporter, Lkw), Flotten und Elektrofahrzeuge. Integration mit Fernsteuerungsmodulen, ECU für automatische Verriegelungsfunktionen sowie Alarm-/Keyless-Systemen.

Technische Daten Brand: Weilong Technology
Model Number: WL800
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 20 W
Work Mode: Motor type
Compliance: RoHS
Stroke (mm): 21 mm
Rotary Angle: 360 Degree
Service Life: 60,000 Times
Certification: CE, RoHS, ISO9001
Material: ABS Housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Tolerance of Dimension: +/- 0.1 MM
Pushing Force: 60 N
Insulation Class: H 180 Degree
Hi-Pot Test: AC 600V 50/60Hz 1s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Spezifikationen

• Marke: Weilong Technology
• Modell: WL800
• Nennspannung: DC 12V oder 24V
• Nennleistung: 20 W
• Hub (Stroke): 21 mm
• Drehwinkel: 360°
• Schubkraft: 60 N
• Gehäusematerial: ABS
• Kabellänge: 200 mm
• Geschätzte Lebensdauer: 60.000 Zyklen
• Betriebstemperatur: -10°C bis 100°C
• Isolationsklasse: H
• Hi-Pot-Test: AC 600V 50/60Hz 1s
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
• MOQ: 1000 Stück
• Lieferkapazität: 5000 Stk/Woche
• Lieferzeit: 30 Tage
