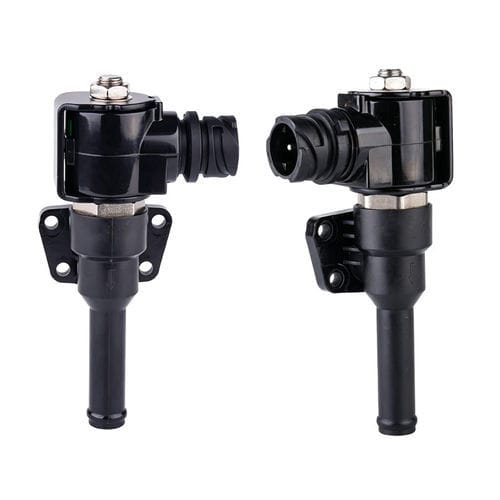

Direktgesteuertes Magnetventil WL171135

für HeißwasserkompaktFlansch

Produktübersicht
Das SCR-Elektroventil regelt den Durchfluss von Diesel-Abgasflüssigkeit (DEF) in selektiven katalytischen Reduktionssystemen (SCR) und ermöglicht die kontrollierte NOx-Reduktion durch Dosierung von DEF in den Abgasstrom, wo es NOx in Stickstoff und Wasser umwandelt. Das Ventil ist für Anwendungen vorgesehen, die eine präzise DEF-Dosierung, Emissionskonformität und lange Wartungsintervalle erfordern.

Merkmale

• Elektromagnetische Betätigung für schnelle Öffnungs-/Schließreaktion.
• Korrosionsbeständige Nylon-Konstruktion und Dichtungen, geeignet für DEF-Belastung.
• Kompakte Flanschmontage mit geringem Stromverbrauch (10–12 W).
• Hohe Zyklenfestigkeit und Schutzart IP-68 für raue Umgebungen.
• Anschlüsse mit 5,1 mm Durchmesser zur Integration in gängige DEF-Leitungen.

Technisches Datenblatt

• Brand: Weilong Technology
• Model Number: WL171135
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 10-12 W
• Media: Hot Water
• Holding Force (N): 150 —– 300 GF
• Ports: Dia. 5.1 mm
• Reset Time(s): 1 S
• Service Life: 100 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Nylon
• Lead Wire Length (mm): 200
• Install Style: Flange
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: IP-68
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Working MPa: from 0 to 0.25 Mpa
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 2 Year
• MOQ: 1000 PCS
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen

Funktionsweise
Das Ventil verwendet eine elektromagnetische Spule: Strom erzeugt ein Magnetfeld, das einen Kolben bewegt, um die Öffnung zu öffnen oder zu schließen. Das Motorsteuergerät (ECU) steuert das Ventil basierend auf Last, Temperatur und NOx-Rückmeldung, um präzise Mengen DEF zu dosieren, die sich zu Ammoniak zersetzen und im Katalysator mit NOx reagieren, um Stickstoff und Wasser zu bilden.

Anwendungen
Automotive- und Industriedirekte SCR-Systeme, einschließlich Pkw, Lkw, Busse, Bau- und Bergbaumaschinen, Landmaschinen, Schiffsmotoren, Generatoren und stationäre Aggregate, bei denen NOx-Kontrolle erforderlich ist.

Vorteile

• Genaue und schnelle DEF-Dosierung zur Emissionskontrolle.
• Unterstützt die Einhaltung strenger Emissionsstandards (z. B. Euro VI, EPA).
• Schnelle elektromagnetische Reaktion für präzises Einspritztiming.
• Ausgelegt für Dauerbetrieb mit hoher Zyklenlebensdauer.
• Niedriger Energieverbrauch, geeignet für Bordnetze von Fahrzeugen.
• Kompaktes Flanschdesign zur einfachen Integration.

Nachteile

• Empfindlichkeit gegenüber DEF-Qualität – Verunreinigungen können Verstopfungen oder Schäden verursachen.
• Erfordert regelmäßige Inspektion und Reinigung, um Ablagerungen und Kristallisation zu vermeiden.
• Systemkomplexität steigt durch Integration von Sensoren, ECU und Katalysator.
• Höhere Anschaffungskosten im Vergleich zu einfacheren Emissionskomponenten.
• Risiko der Kristallisation bei unsachgemäßem Abstellen oder niedrigen Temperaturen.

Fehlerbehebung & Wartung

• Ventil schaltet nicht: Prüfen Sie Stromversorgung, Verkabelung, Spulenwiderstand und ECU-Signal; Ventil ersetzen, wenn es mechanisch blockiert ist.
• Falsche DEF-Dosierung: Auf Kristalle oder Verunreinigungen prüfen, System spülen, ECU-Befehle verifizieren und verschlissene Teile ersetzen.
• DEF-Lecks: O-Ringe/Dichtungen ersetzen, Verbindungen anziehen oder Gehäuse bei Rissen ersetzen.
• Langsame Reaktion: Versorgungs-Spannung prüfen, interne Teile reinigen, schwache Spule ersetzen.
• Brummgeräusche: Auf instabile Spannung prüfen, Befestigung sichern und verschlissene Bauteile ersetzen.

Vorbeugende Wartungstipps

• Verwenden Sie ISO-zertifiziertes hochwertiges DEF.
• Vermeiden Sie lange Phasen mit stehender DEF im System.
• Führen Sie periodische Spülungen der DEF-Leitungen und Komponenten durch.
• Schützen Sie das Ventil nach Möglichkeit vor extremen Temperaturen.
• Planen Sie regelmäßige Inspektionen und Reinigungen.

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL171135
• Rated Voltage: DC 12V or 24V
• Rated Power: 10-12 W
• Material: Nylon
• Water-proof: IP-68
• Working Temperature: -10°C to 100°C
• Service Life: 100,000 cycles (approx.)
• Ports: Dia. 5.1 mm
• Working Pressure: 0 - 0.25 MPa
• Lead Wire Length: 200 mm
• Warranty: 2 years
• MOQ: 1000 PCS
• Supply Ability: 5000 pcs/week
