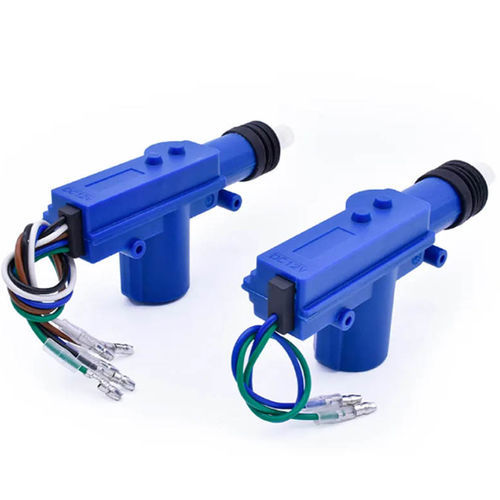

Elektromechanischer Antrieb WL801

elektrischlinearPolymer

Überblick Der Universal-Autotürantrieb ist ein elektromechanisches Gerät, das zum Ent- und Verriegeln von Türen in verschiedenen Fahrzeugen verwendet wird. Er kann in viele Fahrzeuge eingebaut werden, da die Montage und das Gestänge einstellbar sind. Der Aktuator wandelt elektrische Signale (in der Regel 12 V Gleichstrom) in mechanische Bewegung um, um mit Zentralverriegelungssystemen zu arbeiten. Universalaktuatoren werden häufig für Anpassungen, Reparaturen und Nachrüstungen von Fernverriegelungen älterer Fahrzeuge verwendet, da sie kostengünstig, einfach zu montieren und vielseitig in der Steuerung sind. Schlüsselmerkmale

• Hohe Vielseitigkeit und Flexibilität für viele Fahrzeugtypen
• Einstellbare Montagehalterungen und Gestänge für universelle Passform
• Betrieb typischerweise mit 12 V Gleichstrom (einige Varianten unterstützen 24 V)
• Schnelle Ver-/Entriegelung mit langlebigem Motor und Getriebe
• Kompatibilität mit Zentralverriegelungen und Fernbedienungen
• Kompakte Größe für den Einbau in Türverkleidungen
• Kosteneffiziente Lösung für Nachrüstungen und Reparaturen

Wie es funktioniert

• Ein elektrisches Signal von einem Schalter oder einer Fernbedienung wird an den Aktuator gesendet
• Der Aktuator wird mit Strom versorgt (in der Regel 12 V Gleichstrom)
• Das Solenoid oder der Motor im Aktuator wird aktiviert
• Der Motor treibt ein Getriebe oder einen Linearantrieb an
• Eine Stange oder ein Gestänge bewegt den Verriegelungsmechanismus
• Die Tür wird entsprechend ver- oder entriegelt
• Universalaktuatoren sind mit verstellbaren Stangen und Halterungen für die Anpassung an verschiedene Türen ausgestattet

Ein Blick auf den Universal-Autotürbetätiger WL801 Der WL801 ist ein universeller Aktuator für Zentralverriegelungssysteme und Nachrüstungen auf dem Nachrüstungsmarkt. Er wandelt elektrische Impulse in mechanische Bewegung um, um Türen automatisch zu ver- und entriegeln. Der WL801 zeichnet sich durch universelle Einbaumöglichkeiten aus und bietet einstellbare Montage- und Verbindungsmöglichkeiten für unterschiedliche Türformen und Schließmechanismen. Anwendungen

• Nachrüst-Zentralverriegelungen für ältere Fahrzeuge
• Ersatz für verschlissene oder teure OEM-Aktuatoren
• Fahrzeugmodifikationen und Restaurierungsprojekte (Integration von Alarmanlagen und schlüssellosen Zugangssystemen)
• Nutzfahrzeuge, Lieferwagen, Lastwagen und Flottenfahrzeuge, die eine zuverlässige Türbetätigung benötigen
• Geländefahrzeuge, Taxis und Mitfahrgelegenheiten, bei denen eine häufige Türbetätigung und Widerstandsfähigkeit gegen widrige Bedingungen erforderlich sind

Vorteile

• Funktioniert mit vielen verschiedenen Fahrzeugen dank flexibler Montage
• Generell günstiger als OEM-Aktuatoren
• Einfache Installation für Techniker, die mit der Verkabelung vertraut sind
• Gute Lösung für Reparaturen und Upgrades
• Kompatibel mit drahtlosen Fernsteuerungssystemen

Nachteile

• Möglicherweise sind für bestimmte Türen einige Modifikationen oder zusätzliche Montageteile erforderlich
• Nicht so präzise wie einige OEM-Aktuatoren, die für ein bestimmtes Modell entwickelt wurden
• Die Qualität variiert von Hersteller zu Hersteller; Teile von geringerer Qualität können schneller verschleißen
• Die Installation kann für Anfänger ohne Erfahrung in der Verkabelung eine Herausforderung sein

Fehlersuche und häufige Probleme

• Antrieb reagiert nicht (keine Bewegung)
  • Mögliche Gründe: kein Strom, Verdrahtungsfehler, durchgebrannter Motor
  • Lösungen: Sicherung und Spannung der Stromquelle prüfen; Verdrahtung auf Beschädigung/Korrosion untersuchen; Antrieb austauschen, wenn der Motor tot ist
• Schwache oder teilweise Bewegung
  • Mögliche Gründe: niedrige Spannung, Verriegelungswiderstand, verschlissene interne Zahnräder
  • Lösungen: spannung überprüfen (sollte für das Gerät korrekt sein); Verriegelung und Gestänge schmieren; Stellantrieb austauschen, falls verschlissen
• Geräusch, aber keine Aktion
  • Mögliche Gründe: falsche Ausrichtung der Stange, gebrochene interne Kunststoffzahnräder
  • Lösungen: ausrichtung der Montagehalterung korrigieren; ggf. Antrieb zerlegen/ersetzen
• Nur eine Tür funktioniert nicht
  • Mögliche Gründe: defekter Antrieb für diese Tür, Verdrahtungsfehler an dieser Tür
  • Lösungen: aktuatoren tauschen, um die defekte Einheit zu isolieren; Verkabelung vom Steuermodul zur Tür zurückverfolgen
• Einige Türen ver-/entriegeln nicht
  • Mögliche Gründe: ausfall des Zentralverriegelungs-Steuermoduls, durchgebrannte Sicherung/Relais, Problem mit dem Funkschlüssel
  • Lösungen: Relais und Sicherungen prüfen; Steuermodul inspizieren; Funkschlüssel neu programmieren/ersetzen, falls erforderlich
• Intermittierendes Ver-/Entriegeln
  • Mögliche Gründe: lose Verkabelung, Eindringen von Feuchtigkeit, Überhitzung des Motors
  • Lösungen: elektrische Anschlüsse sichern; Türinnenraum gegen Feuchtigkeit abdichten; Betätiger austauschen, wenn Überhitzung anhält
• Diagnosetipps
  • Spannung und Durchgang mit einem Multimeter prüfen
  • Auf Klickgeräusche beim Verriegeln/Entriegeln achten
  • Eine solide Masseverbindung prüfen
  • Für eine ordnungsgemäße Montage und Ausrichtung des Betätigers sorgen

Technisches Datenblatt Marke: Weilong Technologie Modellnummer: WL801 Nennspannung (V): DC 12V oder 24V Nennleistung (W): 20 W Arbeitsmodus: Motortyp RoHS: Konformität Hub (mm): 21 MM Rückstellzeit (s): 1 S an 3 S aus Lebensdauer: 60 Thousand Times Zertifizierungen: CE, ROHS, ISO9001 Material: ABS-Gehäuse Leitungsdraht Länge (mm): 200 Installationsart: montiertes Schraubenloch für einfache Installation Toleranz der Dimension: +/- 0,1 MM Druckkraft: 60 N Isolationsklasse: H 180 Grad Hi-Pot Test: AC 600V 50/60Hz 1s Erregungsfreie Haltekraft: 0 Arbeitstemperatur: -10°C - 100°C Einschaltdauer: 1-100% Gewindetiefe (mm): / Muster bestellen: Ja Garantie: 1 Jahr MOQ: 1000 Stück Lieferfähigkeit: 5000 Stück pro Woche Lieferzeit: 30 Tage Verladehafen: shenzhen Caractéristiques / spécifications techniques

• Marke: Weilong Technology
• Modell: WL801
• Nennspannung: DC 12V oder 24V
• Nennleistung: 20 W
• Hub: 21 mm
• Druckkraft: 60 N
• Lebensdauer: ~60.000 Zyklen
• Material: ABS-Gehäuse
• Leitungsdrahtlänge: 200 mm
• Betriebstemperaturbereich: -10°C bis 100°C
• Isolationsklasse: H (180°)
• Zertifizierungen: CE, RoHS, ISO9001
• Rückstellzeit / Einschaltdauer: 1 s ein / 3 s aus; Einschaltdauer 1-100%
• Gewährleistung: 1 Jahr
