Metrologie EDGE CORE

Überblick
Die Edge Series bietet drei kompakte Vision-Messsysteme für Produktionsumgebungen und die dimensionsprüfende Kontrolle kleiner Präzisionsteile. Kompakte Automatisierung zur wiederholbaren dimensionsbezogenen Prüfung nahe dem Fertigungsprozess, um schnellere Rückmeldungen an Produktion und Qualitätskontrolle zu ermöglichen.

Hauptvorteile

• Wiederholbare Messungen über Operatoren und Chargen hinweg
• Drei Automatisierungsstufen (manuell, 2‑Achsen automatisiert, vollständiges 3‑Achsen‑CNC)
• Muster-/Formerkennung zur automatischen Merkmalserkennung

Serienübersicht
Die Edge Series unterstützt Werkstattmessung mit drei Systemvarianten für unterschiedliche Prüfabläufe: CORE für flexible manuelle Inspektion, VISTA für schnelle 2‑Achsen‑Automatisierung und APEX für vollständige 3‑Achsen‑CNC‑Messung mit höchstem Automatisierungsdurchsatz.

APEX — Vollständige 3‑Achsen‑CNC‑Messung

• Vollständige 3‑Achsen‑CNC‑Steuerung und Messung
• Motorisiertes 6,5:1 Zoom‑Objektiv (7 Positionen)
• Motorisierte Fokussierung
• Verstellbare Substage‑Iris für Flach- und Drehteile
• Programmierbare LED‑Beleuchtung (4‑Sektor‑Ring)
• Mustererkennung zur automatischen Merkmalserkennung
• Bildstitching‑Funktion
• GD&T‑Messfunktionen
• Strukturierte Berichte und Datenexport
• M3 Messsoftware (M‑Series)

VISTA — Schnelle 2‑Achsen automatisierte Messung

• 3‑Achsen‑CNC‑Steuerung, 2‑Achsen‑Messroutinen
• Telezentrische Optik mit geringer Verzerrung (großes Sichtfeld)
• Motorisierte Fokussierung
• Kollimierte Substage‑Beleuchtung
• Programmierbare LED‑Beleuchtung
• Mustererkennung zur automatischen Merkmalserkennung
• Bildstitching‑Funktion
• GD&T‑Messfunktionen
• Strukturierte Berichte und Datenexport
• M3 Messsoftware (M‑Series)

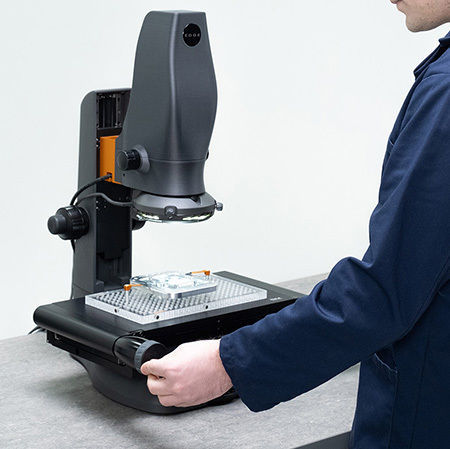

CORE — Flexible manuelle Prüfung

• Manuelle Tischverstellung für flexible Prüfaufgaben
• Manuelles 6,5:1 indexiertes Zoom‑Objektiv (6 Positionen)
• Irisgesteuerte Substage‑Beleuchtung für Flach‑ und Drehteile
• Programmierbare LED‑Beleuchtung
• Mustererkennung zur automatischen Merkmalserkennung
• Bildstitching‑Funktion
• GD&T‑Messfunktionen
• Strukturierte Berichte und Datenexport
• M3 Messsoftware (M‑Series)

Messsoftware (M3 / M‑Series)
Die M3 Messsoftware stellt wiederholbare dimensionsbezogene Prüfungen durch programmierte Prüfabläufe, automatische Merkmalserkennung und strukturierte Berichte sicher.

• Erstellen und Ausführen programmierter Prüfabläufe
• Speichern und Aufrufen von Messprogrammen
• Mustererkennung für automatische Merkmalserkennung (Eye Measure)
• Chargenprüfung mehrerer Bauteile
• Strukturierte Messberichte und DXF‑Import / digitale Vergleichsfunktionen
• Datenexport für SPC und Integration in Qualitätssysteme

Anwendungen

• Feinmechanik: Messung von Gewinden, Zahnrädern, Wellen, Schultern, Nuten und kleinen bearbeiteten Gehäusen
• Elektronik: Prüfung miniaturisierter Bauteile, Steckerkontakte, Lötpads und Leiterplattenmerkmale
• Präzisionskunststoffe & 3D‑Druck: berührungslose Messung von Spritzgussteilen, Kunststoffgehäusen; Erkennung von Grat, Schrumpfung, Verzug oder Deformation
• Medizintechnik: Prüfung von Katheterkomponenten, Stent‑Merkmalen, chirurgischen Gerätekomponenten und kleinen Formteilen

Edge Series Vorteile

• Kompakte, produktionsbereite Stellfläche zur Platzierung in der Werkstatt
• Wiederholbare Messungen zwischen Bedienern, Schichten und Chargen
• Drei klar definierte Automatisierungsstufen zur Anpassung an Prüfanforderungen
• Metrologische Expertise, Schulung und Anwendungssupport zur Sicherstellung korrekter Spezifikation und Integration

Technische Daten (Übersicht)
Messbereich (X / Y / Z) — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
Sichtfeld – Max — APEX: 12,4 x 7,8 mm; VISTA: 35 mm diagonal (28 mm / 21 mm); CORE: 15,5 x 10,0 mm
Sichtfeld – Min — APEX: 2,8 x 1,8 mm; VISTA: Festobjektiv; CORE: 2,5 x 1,5 mm
Vergrößerungsbereich* — APEX: 27x–117x; VISTA: 10,3x; CORE: 20x–117x (bezogen auf 22" Monitor, an Bildschirm angepasst)
Objektivsteuerung — APEX: motorisiertes Zoom und Fokus; VISTA: motorisierter Fokus und telezentrisches Objektiv; CORE: manuelles Zoom und Fokus
Kamera — APEX & CORE: 2,3 MP CMOS (11,251 mm x 7,032 mm); VISTA: 5,0 MP CMOS (5,702 mm x 4,277 mm)
Steuerung — APEX & VISTA: 3‑Achsen CNC; CORE: manuelle Tischsteuerung
Maximale Belastung — 10 kg (alle Modelle)
Standardstellfläche (inkl. PC und Monitor) — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
Arbeitsvolumen (inkl. PC und Monitor) — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
Encoder‑Auflösung — X,Y: 1 µm; Z‑Achse: 0,5 µm (alle Modelle)
Messunsicherheit (X–Y Achsen)* — APEX & CORE: 5 + (6,5 L / 1000) µm; VISTA: 5 + (9,54 L / 1000) µm (4 µm im FOV‑Modus)
Messunsicherheit (Z‑Achse)* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: N/A
Oberflächenbeleuchtung — Helles weißes LED‑Ringlicht mit 4 Sektoren und optionalem Diffusor (modellabhängig)
Substage (transmittierte) Beleuchtung — Grünes LED‑Backlight mit Iris‑Einstellung (APEX/CORE) oder kollimiertes grünes LED (VISTA)
Lichtsteuerung — Vollständig programmierbare LED‑Beleuchtung (alle Modelle)
Messsoftware — M‑Series / M3 (mitgeliefert); Softwaremodule für erweiterte Funktionen verfügbar
