Kohlendioxid-Gastransmitter Kwiksense

KohlenstoffmonoxidSchwefeldioxidSauerstoff

Produktübersicht

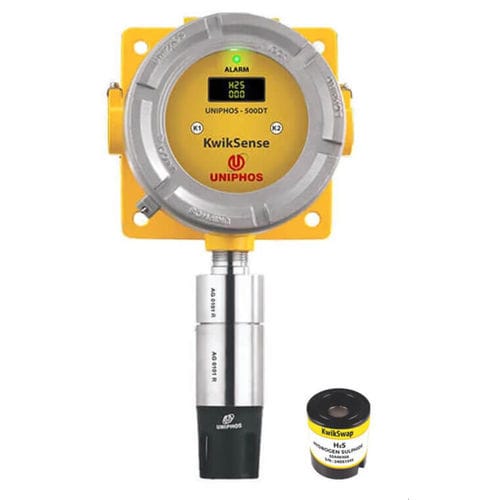

Der Uniphos KwikSense Smart Digital Gas Transmitter ist ein universeller, feldmontierter Gas-Transmitter zur Erkennung und kontinuierlichen Überwachung einer Vielzahl toxischer und brennbarer Gase in industriellen Prozessen. Er unterstützt Uniphos Smart Gas Sensors mit werkseitig vorkalibrierten, austauschbaren Sensormodulen und ermöglicht transportable Kalibrierung für schnellen Sensorwechsel. Nicht-intrusive Kalibrierung und Konfiguration erfolgen per Magnetstab, um Ausfallzeiten zu minimieren. Der Transmitter bietet standardisierte 4-20 mA Analogausgang und digitale Kommunikation RS-485 MODBUS-RTU; HART-Protokoll ist optional verfügbar. Das Gerät verfügt über internationale Zertifizierungen wie ATEX, IECEx, MED und SIL2.

Anwendungen

• Öl-, Gas- und Petrochemieanlagen
• Chemische und pharmazeutische Werke
• Marine- und Bord-Gaserkennung
• Düngemittelproduktion
• Kernenergie- und Kraftwerksanlagen
• Eisen- und Stahlwerke

Merkmale

• Universeller Feldtransmitter, kompatibel mit mehreren Sensortechnologien
• Industrie-standard 4-20 mA Ausgang mit RS-485 MODBUS-RTU Kommunikation
• Werkskalibrierte, austauschbare Smart-Sensoren (EC, Pellistor, NDIR, PID, Solid State)
• Transportable Kalibrierung für schnellen Sensorwechsel
• Nicht-intrusive Kalibrierung und Konfiguration per Magnetstab
• Drei konfigurierbare potentialfreie Relaiskontakte
• Temperaturklasse T4 (-40°C bis +85°C)
• Helles OLED-Display zur lokalen Anzeige
• Zertifizierungen: ATEX, IECEx, SIL2, InMetro, MED

Gasliste (ausgewählte Spalten: Gasname | Gaskode | Bestellcode | Messbereich | Auflösung | Sensortechnologie)
Gasname | Gaskode | Bestellcode | Messbereich | Auflösung | Sensortechnologie
Acetylen | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammoniak | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammoniak | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Brom* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Kohlendioxid | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Kohlendioxid | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Carbondisulfid | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Kohlenmonoxid | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlor | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Chlor | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehyd | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Methan) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Methan) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Wasserstoff (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Wasserstoff (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Wasserstoff (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydrocarbon | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Wasserstoffchlorid* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Wasserstoffcyanid | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Wasserstofffluorid* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Schwefelwasserstoff | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Schwefelwasserstoff | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Methan | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Methan | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Methanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Stickstoffdioxid | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Sauerstoff | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozon* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgen* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Phosphin | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propan | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propan | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Schwefeldioxid | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Vinylchlorid (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzol) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Legende
EC: Elektrochemisch • Pellistor: Pellistor • NDIR: Nicht-dispersives Infrarot • PID: Photoionisationsdetektion

Technische Daten

• Sensortechnologie: EC / PEL / NDIR / PID / SS
• Betriebsspannung: 18 V bis 30 VDC
• Systemtyp: µController-basiertes Instrument (nicht-intrusive Kalibrierung)
• Anzeige: OLED 8 x 2
• Probentyp: Diffusion
• Sensor: Austauschbarer Smart Sensor (vorkalibriert)
• LEDs: Drei-Farb-LED
• Alarme: Zwei vom Benutzer einstellbare Alarme
• Ausgang: RS-485 MODBUS / 4-20 mA Stromausgang
• Relais: 3 potentialfreie Kontakte (konfigurierbar)
• Lastwiderstand: 600 Ω (max)
• Leistungsaufnahme: < 3 W
• Gehäuse: Flammfest – gegossene Aluminiumlegierung / SS-316
• Schutzart: IP66
• Abmessungen: Ø ca. 150 mm; Höhe 110 mm
• Kabelführung: 3/4 Drähte
• Schnittstelle: Kalibrierung & Konfiguration über nicht-intrusive Magnetstange
• Temperaturklasse: T4 (-40°C bis +85°C)
• Betriebstemperatur: -40°C bis 65°C
• Betriebsdruck: Ambient + 10%
• Betriebsfeuchte: 0-95% RH (ohne Kondensation)
• Kabeleinführungen: 1/2” NPT (2 Einführungen)
• Zertifizierungen: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Gewicht: Gussaluminium: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
