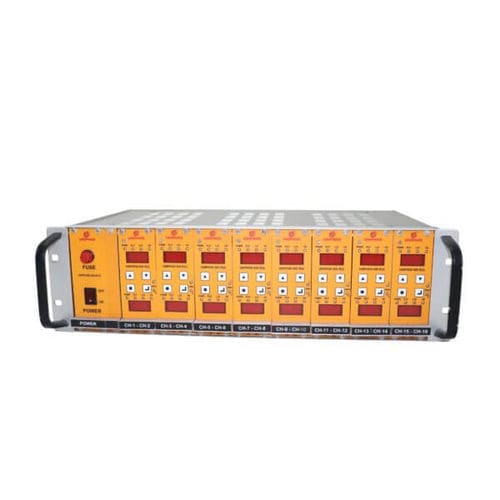

Kontrolleinheit für Gasdetektoren Uniphos 500 R2

Übersicht
Der Uniphos 500 R2 ist ein modularer, rackmontierbarer Mehrkanal-Gascontroller, konfigurierbar von 2 bis 16 Kanälen. Er versorgt die Sender mit Energie, zeigt kanalweise die Gaswerte in Echtzeit an und übernimmt Alarmverwaltung sowie Datentransfer für die Prozessüberwachung.

Anwendung

• Raffinerien
• Petrochemische Anlagen
• Pharmazeutische Anlagen
• Energieerzeugungsanlagen
• Marineinrichtungen
• Chemische Anlagen

Funktionen

• Mikroprozessorbasiertes System mit integriertem Selbsttest
• Zwei benutzerdefinierbare Alarmgrenzwerte pro Kanal
• Drei potentialfreie Relaiskontakte pro Sender (Low, High, Fault)
• Hochsichtbares LED-Display pro Kanal
• Kompatibel mit 4-20 mA Eingängen von 2- und 3-Draht-Sendern
• Online-PC-Schnittstelle zur Überwachung und Datenübertragung (GUI optional)

Technische Daten

• Display: 3-stelliges 7-Segment-LED-Display pro Kanal
• Anzahl Kanäle: bis zu 16 (erweiterbar in Zweier-Schritten)
• Eingangssignal: Industriestandard 4-20 mA analog
• Ausgangssignal: 4-20 mA Loop-Back
• Alarme: 3 potentialfreie Relais pro Kanal für Low, High und Fault
• Datenanbindung: optionale PC-Schnittstelle (GUI optional)
• Eingangsspannung: 110 V AC / 230 V AC, 50/60 Hz
• Ausgangsspannung: 24 V DC (nur für Sender)
• Betriebstemperatur: 0 bis 50 °C
• Druck: Umgebung ±10%
• Gehäuse: Aluminium
• Gewicht: ca. 6,5 kg
• Abmessungen (L×B×H): 425 × 200 × 245 mm
