Kohlendioxid-Gastransmitter 501 DT KwikSense Pro

KohlenstoffmonoxidSchwefeldioxidSauerstoff

Produktübersicht

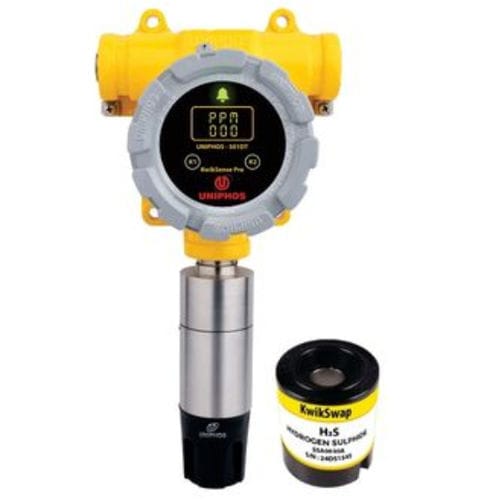

Der Uniphos 501 DT KwikSense Pro Smart Digital-Gasdetektor ist ein universeller Industrietransmitter zur Erkennung von toxischen, Sauerstoff- und brennbaren Gasen. In Verbindung mit KwikSense Smart Sensors unterstützt das Gerät verschiedene Sensortechnologien und ermöglicht einen schnellen, werkzeugfreien Sensortausch. Transportable vorkalibrierte Sensoren und die berührungslose Kalibrierung mittels Magnetstift reduzieren Ausfallzeiten und ermöglichen sichere Arbeiten in Gefahrenbereichen. Der Transmitter bietet RS-485 MODBUS-RTU Digitalausgang, 4-20 mA Analogausgang und optional HART-Protokoll. Zertifiziert nach ATEX, IECEx und SIL2.

Anwendungen

• Öl-, Gas- und Erdölanlagen
• Petrochemische und chemische Industrie
• Pharmazeutische Produktion
• Marine- und Offshore-Anlagen
• Düngemittelproduktion
• Kerntechnische Anlagen
• Eisen- und Stahlwerke

Eigenschaften

• Universeller Transmitter für mehrere Sensortechnologien (EC, PELL, NDIR, PID, SS, MPS).
• Analoge und digitale Ausgänge: 4-20 mA und MODBUS über RS-485; HART optional.
• Vorkalibrierte KwikSense Smart Sensors für schnellen Austausch.
• Berührungslose Kalibrierung mittels Magnetstift — kein Öffnen des Gehäuses erforderlich.
• Sicherheitszertifikate: ATEX, IECEx, SIL2 (sowie CE, falls zutreffend).
• Drei konfigurierbare potentialfreie Relaiskontakte für lokale Steuerung/Alarme.
• Großer Betriebstemperaturbereich (sensorkompatibel): -40 bis +65 °C.
• Helles 8 x 2 OLED-Display für klare Anzeigen und Statusinformationen.

Gasliste (Tabelle)
Acetylen | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellister
Ammoniak | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammoniak | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Brom* | 061A | SS00061A | 0 – 20 ppm | 0,1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellister
Kohlendioxid | 025A | SSA0025A | 0 – 5% v/v | 0,01% v/v | NDIR
Kohlendioxid | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Carbonylsulfid | 021A | SSA0021A | 0 – 50 ppm | 0,1 ppm | PID
Kohlenmonoxid | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlor | 060A | SSA0060A | 0 – 20 ppm | 0,1 ppm | EC
Chlor | 060B | SSA0060B | 0 – 10 ppm | 0,1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0,1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehyd | 098A | SS00098A | 0 – 10 ppm | 0,1 ppm | EC
HC (Methan) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellister
HC (Methan) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Festkörper
Wasserstoff (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellister
Wasserstoff (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Wasserstoff (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Kohlenwasserstoffe | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Festkörper
Wasserstoffchlorid* | 070A | SS00070A | 0 – 20 ppm | 0,1 ppm | EC
Blausäure | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Flusssäure* | 072A | SS00072A | 0 – 10 ppm | 0,1 ppm | EC
Schwefelwasserstoff | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Schwefelwasserstoff | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
Autogas (LPG) | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellister
Methan | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Methan | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0,1 ppm | EC
Methanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Stickstoffdioxid | 081A | SS00081A | 0 – 20 ppm | 0,1 ppm | EC
Sauerstoff | 010A | SSA0010A | 0 – 25% v/v | 0,1% v/v | EC
Ozon* | 015A | SS00015A | 0 – 1 ppm | 0,01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgen* | 055A | SS00055A | 0 – 1 ppm | 0,01 ppm | EC
Phosphin | 050A | SS00050A | 0 – 10 ppm | 0,01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propan | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellister
Propan | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Schwefeldioxid | 040A | SSA0040A | 0 – 20 ppm | 0,1 ppm | EC
Vinylchlorid (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0,1 ppm | PID
VOC (Benzol) | 100C | SSA0100C | 0 – 20 ppm | 0,1 ppm | PID

Legende
EC: Elektrochemisch • Pellister: Pellister • NDIR: Nicht-dispersives Infrarot • PID: Photoionisationsdetektion

Hinweise
* Bitte Werk für weitere Informationen konsultieren
** Ausgewählte Sensoren verfügbar; Lieferantenkontakt für Details

Downloads

• KwikSense Pro Broschüre (PDF)

Technische Spezifikationen

• Sensortechnologie: EC / PELL / NDIR / PID / SS / MPS
• Betriebsspannung: 18 bis 30 VDC
• Systemtyp: Mikrocontroller-basiertes Instrument (nicht-intrusive Kalibrierung)
• Anzeige: OLED 8 x 2
• Probentyp: Diffusion
• Sensor: Austauschbarer Smart Sensor (vorkalibrierte Optionen)
• LEDs: Dreifarbige LED
• Alarme: Zwei vom Benutzer einstellbare Alarme
• Ausgang: 4-20 mA / MODBUS über RS-485 / HART über 4-20 mA (optional)
• Relais: 3 potentialfreie Kontakte
• Lastwiderstand: 600 Ω (max)
• Leistungsaufnahme: < 3 W
• Gehäuse: Druckfest – Gussaluminiumlegierung / SS-316
• Schutzart: IP66
• Abmessungen (mm) ca.: 155 x 145 x 100 (ohne Kabelverschraubung & Stopfen)
• Verdrahtung: 3/4 Leiter
• Interface: Kalibrierung & Konfiguration via nicht-intrusive Magnetstift
• Betriebstemperatur: -40 bis +65 °C (abhängig vom Sensor)
• Betriebsdruck: Umgebung + 10%
• Betriebsfeuchte: 0-95% rF (lange Exposition gegenüber extremer Feuchte kann Sensoreleistung beeinträchtigen)
• Kabeleinführungen: ½” NPT (M20) – 2 Einführungen / ¾” NPT (M25) – 2 Einführungen
• Zertifizierungen: ATEX, IECEx, SIL2, CE, HART
• Gewicht: ca. 2,3 kg
