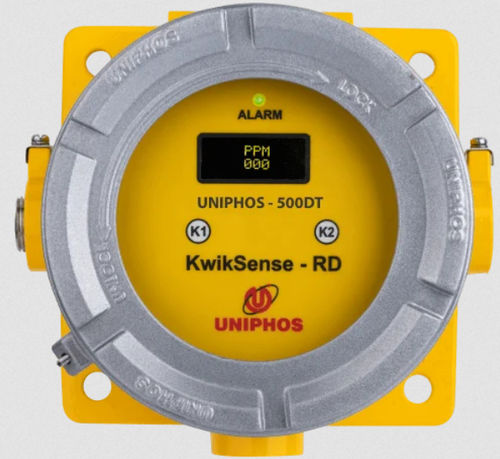

Fern-Display KwikSense RD

OLEDdigitalIndustrie

Übersicht
Der Uniphos KwikSense RD spiegelt das Display des Transmitters an einen entfernten Ort, sodass Anzeige und lokale Steuerung möglich sind, wenn der Haupttransmitter schwer zugänglich ist. Er kann als Steuergerät und/oder als Brücke zwischen Detektor und Steuergerät arbeiten.
Er bietet RS-485 MODBUS-RTU und 4-20 mA Ausgänge zur Anbindung von Steuerungen und Detektoren. Alle Einstellungen sind über den mitgelieferten, berührungslosen Magnetstab konfigurierbar. Das Gerät besitzt internationale Zulassungen wie ATEX, IECEx, SIL2 und InMetro.

Anwendungen

• Öl-, Gas- und Erdölanlagen
• Petrochemische Anlagen
• Chemische Industrie
• Pharmazeutische Produktion
• Marine- und Offshore-Bereich
• Düngemittelanlagen
• Kerntechnische Anlagen
• Eisen- und Stahlwerke

Merkmale

• Fernanzeige- und Detektionsfähigkeit
• Analoger 4-20 mA Ausgang mit digitaler MODBUS-Kommunikation über RS-485
• Temperaturklasse T4: -20 °C bis +85 °C
• Drei potentialfreie Relaiskontakte
• Konfiguration mittels berührungslosem Magnetstab
• Internationale Zertifizierungen: ATEX, IECEx, SIL2, InMetro (u. a.)

Spezifikationen

• Sensoreingang: Industrieller 4-20 mA Standard (Sensorhardware nicht anwendbar)
• Betriebsspannung: 18–30 V DC
• Systemtyp: Mikrocontrollerbasiertes Instrument mit berührungsloser Kalibrierung
• Display: OLED 8 x 2
• LED-Anzeigen: Dreifarbige LED
• Alarme: Zwei vom Anwender einstellbare Alarme
• Ausgänge: RS-485 MODBUS / 4-20 mA Stromausgang
• Relais: 3 potentialfreie Kontakte
• Lastwiderstand: max. 600 Ω
• Leistungsaufnahme: < 3 W
• Gehäuse: Druckflammenfestes Gehäuse aus gegossenem Aluminium oder SS-316
• Schutzart: IP66
• Abmessungen: Durchmesser ≈ 250 mm; Höhe ≈ 170 mm
• Verdrahtung: 3/4-Leiter-Konfiguration
• Schnittstelle: Kalibrierung/Konfiguration über berührungslosen Magnetstab; optionale drahtlose Schnittstelle
• Betriebstemperatur: -20 bis 60 °C
• Betriebsdruck: Umgebung +10 %
• Betriebsfeuchte: 0–95 % rF (nicht kondensierend)
• Kabeleinführungen: ½” NPT (2) und 3/4” (1)
• Zertifizierungen: ATEX, IECEx, SIL2, InMetro (zusätzlich PESO, CMFRI, MED wie angegeben)
• Gewicht: Aluminium ≈ 2,5 kg; SS-316 ≈ 5,2 kg

Technische Daten

• Modelleingang: Industrieller 4-20 mA Standard
• Digitale Kommunikation: RS-485 MODBUS-RTU
• Versorgung: 18–30 V DC; Verbrauch < 3 W
• Display: OLED 8 x 2
• Alarme/Relais: Zwei Anwenderalarme; drei potentialfreie Kontakte
• Gehäuse/Schutz: Druckflammenfestes Gehäuse aus Aluminiumguss oder SS-316; IP66
• Abmessungen & Gewicht: Ø ~250 mm; H ~170 mm; ~2,5 kg (Al) / ~5,2 kg (SS316)
• Umgebung: -20 bis 60 °C; 0–95 % rF nicht kondensierend
• Einführungen & Verkabelung: ½” NPT (2) & 3/4” (1); 3/4-Leiter
• Konfiguration: Berührungsloser Magnetstab; optionale drahtlose Überwachung/Konfiguration
• Zertifizierungen: ATEX, IECEx, SIL2, InMetro (u. a.)
