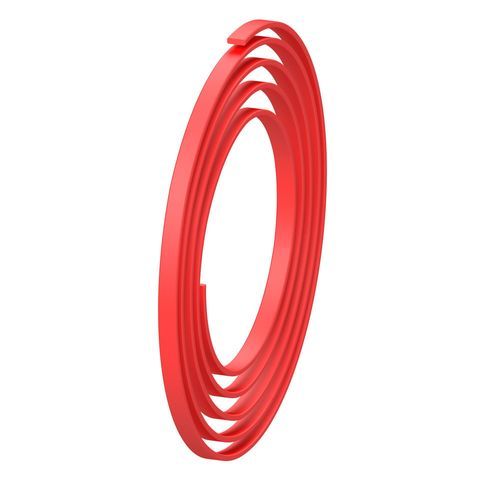

Führungsleiste FM

Produktbeschreibung
Die Führungsbänder FM werden aus endlosem Material gefertigt und können entsprechend dem Anwendungsdurchmesser zugeschnitten werden. Sie dienen als Führungsringe für Kolben oder Stangen, verhindern Metall-auf-Metall-Kontakt und nehmen seitliche Kräfte auf, die während des Betriebs entstehen. Führungsbänder werden auf Drehmaschinen gefertigt und sind in verschiedenen Materialien mit diagonaler Schnittkante erhältlich. Die korrekte Auswahl und Ausrichtung sind für den sicheren Betrieb hydraulischer und pneumatischer Systeme erforderlich.

Standardaufbau
Standard-Führungsbänder werden aus gefülltem PTFE, Thermoplasten oder gewebeverstärkten phenolischen bzw. polyesterharzbasierten Werkstoffen hergestellt. Die Druckfestigkeit ist werkstoffabhängig und liegt typischerweise zwischen 15 und 100 N/mm². Zur Abschätzung der maximalen Belastung pro Führungsband anwenden: laterale Kraft / projizierte Fläche × 0,75.

Anwendungsbereiche

• statisch
• dynamisch
• einfachwirkend
• doppelwirkend
• lineare Bewegung
• drehende Bewegung
• oszillierende Bewegung

Hauptanwendung
Führung in dynamischen hydraulischen und pneumatischen Anwendungen.

Materialien

• hartgewebe-basierter Laminat
• Polymere
• PTFE
• gefülltes PTFE
• Thermoplaste
• UHMW-PE

Technische Werte (nach Werkstoffvariante)

• PTFE: Temperatur -200°C / +260°C (werkstoffabhängig); Geschwindigkeit bis zu 10 m/s; Druck: -
• Thermoplast-Basis: Temperatur -200°C / +120°C (werkstoffabhängig); Geschwindigkeit bis zu 2 m/s; Druck: -
• Hartgewebe-Basis: Temperatur -40°C / +130°C (werkstoffabhängig); Geschwindigkeit bis zu 1 m/s; Druck: -

Hinweise
Die Maximalwerte für Temperatur, Geschwindigkeit und Druck sind nicht gleichzeitig anwendbar und variieren je nach Material und Medium.

Technische Spezifikationen

• Typischer Bereich der Druckfestigkeit: 15 bis 100 N/mm² (werkstoffabhängig)
• Typische Materialien: PTFE, gefülltes PTFE, Thermoplaste, gewebeverstärkte phenolische oder polyesterharzbasierte Werkstoffe, UHMW-PE
• Temperaturbereiche (werkstoffabhängig): PTFE bis +260°C; Thermoplaste bis +120°C; Hartgewebe-Basis bis +130°C
• Maximale Geschwindigkeiten (werkstoffabhängig): bis zu 10 m/s (PTFE), bis zu 2 m/s (Thermoplaste), bis zu 1 m/s (Hartgewebe-Basis)
• Typische Anwendung: Kolben- oder Stangenführung in dynamischen hydraulischen und pneumatischen Systemen
