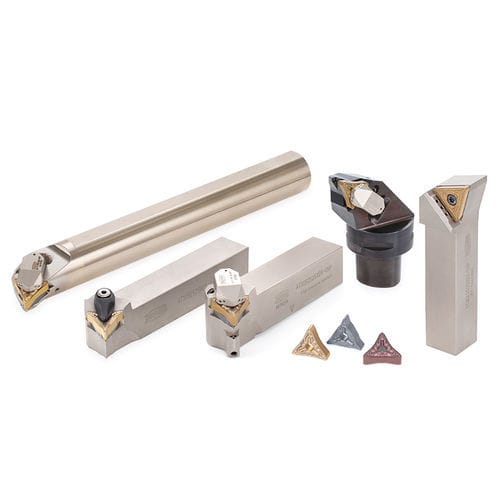

Positive Wendeplatte AddMultiTurn

negativHartmetallfür Metall

Overview
Sechseckige indexierbare Wendeschneidplatten für vielseitige Drehoperationen, die Vorder‑ (Push) und Rückwärtsdrehung (Pull), Profil‑ und Stirndrehung mit einem einzigen Werkzeugsystem ermöglichen.

Applications

• Außendrehen
• Innendrehen

Features

• 1. Zwei Ecken‑ und Schneidenwinkeloptionen für vielseitigen Einsatz
  • Beidseitige 6‑Eck Einsätze verfügbar mit 80° oder 35° Eckenwinkel
  • Rückwärtsdrehung (Pull): Schneide mit hoher Vorschubauslegung steigert die Produktivität (≈200 % vs konventionelle ISO‑Werkzeuge) ohne spezielle Programmierung
  • Vordere Drehung (Push): Schneidkantengeometrie kompatibel mit standardmäßigen Vorderdrehprozessen
• 2. Spanführung
  • Optimierte Spanbrechergeometrien zur Steuerung der Spanbildung und Spanabfuhr bei Vorder‑ und Rückwärtsdrehung
• 3. Y‑PRISM Sicherungs‑Design
  • Unterlage (Shim) mit Schiene und passender Nut am Einsatz für feste Verzahnung und sicheren Halt
  • Verhindert Verschiebung des Einsatzes durch Schneidkräfte in jede Richtung und gewährleistet hohe Stabilität
  • Beide Einsatztypen (80° und 35°) sind auf demselben Werkzeughalter austauschbar
• 4. Werkzeugstandzeit
  • AddMultiTurn Einsätze zeigten bis zu dreifache Standzeit im Vergleich zu vergleichbaren ISO‑Einsätzen bei gleichem Vorschub
  • Vervierfachung des Vorschubs ist möglich bzw. Verdopplung des Vorschubs gegenüber ISO‑Einsätzen ohne Einbußen bei der Standzeit

Inserts

• 3C‑TCMT — Positiver Freiwinkel 7°, Klasse M, dreieckiger Einsatz
• 6C‑TOMG — Negativer Freiwinkel, Klasse M, Einsatz mit 80° Eckwinkel
• 6V‑TOMG — Negativer Freiwinkel, Klasse M, Einsatz mit 35° Eckwinkel

Grades

• AH8015 — Ausgewogen zwischen Verschleiß‑ und Bruchfestigkeit; erste Wahl für hitzebeständige Legierungen bei allgemeinen Schnittbedingungen
• T9225 — Erste Wahl für Schruppen bis mittlere Bearbeitung; hohe Bruchfestigkeit
• T9215 — Gut ausbalanciert zwischen Verschleiß‑ und Chipping‑Widerstand; erste Wahl für Stahl; hohe Vielseitigkeit
• AH6225 — Erste Wahl für Edelstahl; ausgezeichnete Vielseitigkeit bei der Bearbeitung von Edelstahl

Toolholders

• Doppelklemmen AddMultiTurn Werkzeughalter (Außendrehen)
• Verschraubte AddMultiTurn Werkzeughalter (Außendrehen)

Practical examples
Example #1
Bauteil: Turbinenwelle
Material: SCr420 / 20Cr4
Werkzeughalter: ATXOL2525M25‑A
Einsatz: 6C‑TOMG250608M‑TM
Grade: T9215
Schnittdaten: Vc = 147 m/min; Stirndrehung: f = 0.35 mm/U, ap = 1–2 mm; Außendrehen: f = 0.5 mm/U, ap = 0.5 mm; Kühlschmierstoff: Nass (extern); Anwendung: Stirndrehung, Außendrehen

Example #2
Bauteil: Verzahnungsteil
Material: S25C / C25
Werkzeughalter: ATXOR2525M25‑A
Einsatz: 6V‑TOMG250604F‑TSF
Grade: T9215
Schnittdaten: Vc = 200 m/min; Schruppen: f = 0.6 mm/U × 2 Durchgänge; Schlichten: f = 0.1 mm/U × 1 Durchgang; ap = 0.5 mm × 3 Durchgänge; Kühlschmierstoff: Nass (extern); Anwendung: Außendrehen

Standard cutting conditions
Beidseitiger 6‑Eck Einsatz
ISO: P — Schlichten — Spanbrecher: TSF / TLF — Grade: T9215 / T9225 — ap (Vorne / Hinten): 0.2–1.5 mm / 0.2–1.5 mm — f (Vorne / Hinten): 0.08–0.4 mm/U / 0.2–1.2 mm/U — Vc: 150–400 (T9215) oder 80–300 (T9225)
ISO: P — Mittlere bis schwere Schnitte — Spanbrecher: TM / TLM — Grade: T9215 / T9225 — ap (Vorne / Hinten): 0.5–2.5 mm / 0.5–2.5 mm — f (Vorne / Hinten): 0.2–0.6 mm/U / 0.4–1.2 mm/U — Vc: 150–400 (T9215) oder 80–300 (T9225)
ISO: M — Schlichten — Spanbrecher: TSF / TLF — Grade: AH6225 — ap: 0.2–1.5 mm — f: Vorne 0.08–0.4 mm/U / Hinten 0.2–1.2 mm/U — Vc: 60–240
ISO: M — Mittlere bis schwere Schnitte — Spanbrecher: TM / TLM — Grade: AH6225 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/U (vorne) / 0.4–1.2 mm/U (hinten) — Vc: 60–240
ISO: K — Schlichten — Spanbrecher: TSF / TLF — Grade: T9215 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/U (vorne) / 0.2–1.2 mm/U (hinten) — Vc: 140–500
ISO: K — Mittlere bis schwere Schnitte — Spanbrecher: TM / TLM — Grade: T9215 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/U (vorne) / 0.4–1.2 mm/U (hinten) — Vc: 140–500
ISO: S — Schlichten — Spanbrecher: TSF / TLF — Grade: AH8015 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/U (vorne) / 0.2–1.2 mm/U (hinten) — Vc: 20–80
ISO: S — Mittlere bis schwere Schnitte — Spanbrecher: TM / TLM — Grade: AH8015 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/U (vorne) / 0.4–1.2 mm/U (hinten) — Vc: 20–80

Single‑sided 3‑corner insert (summary)
ISO: P/M/K — Mittlere bis schwere Schnitte — Spanbrecher: TM — Grade: T9215 — ap: 0.5–4 mm (vorne) / 0.5–2 mm (hinten) — f: 0.2–0.6 mm/U (vorne) / 0.4–2 mm/U (hinten) — Vc: P 150–400; M 100–250; K 140–500

Caractéristiques / spécifications techniques

• Product name / model: AddMultiTurn
• Einsatzgeometrie: beidseitige 6‑Eck Einsätze (6C / 6V) und einseitige/trianguläre 3‑Eck (3C‑TCMT)
• Verfügbare Eckwinkel: 80° (6C‑TOMG) und 35° (6V‑TOMG)
• Freiwinkel: positiv 7° für 3C‑TCMT; negativer Freiwinkel für 6C/6V Typen (M Klasse)
• Verriegelungsmechanismus: Y‑PRISM safe lock (Schiene auf Shim + Nut im Einsatz für festen Sitz)
• Anwendungen: Vorder‑ (Push) und Rückwärtsdrehung (Pull), Profilieren, Stirndrehen — ein Werkzeug für mehrere Operationen
• Typische Grade: AH8015, T9225, T9215, AH6225 (Auswahl nach Material und Anwendung)
• Werkzeughalter: Doppelklemmen‑ und verschraubte AddMultiTurn Halter für Außendrehen; interne Halter für Innendrehen verfügbar
• Leistung: bis zu dreifache Standzeit vs vergleichbare ISO Einsätze bei gleichem Vorschub; ermöglicht Verdopplung der Vorschubrate vs ISO Einsätze ohne Verlust der Standzeit
• Empfohlene Schnittparameterbereiche werden nach ISO‑Materialklassifikation (P, M, K, S) und Bruchverhalten/Grade angegeben
