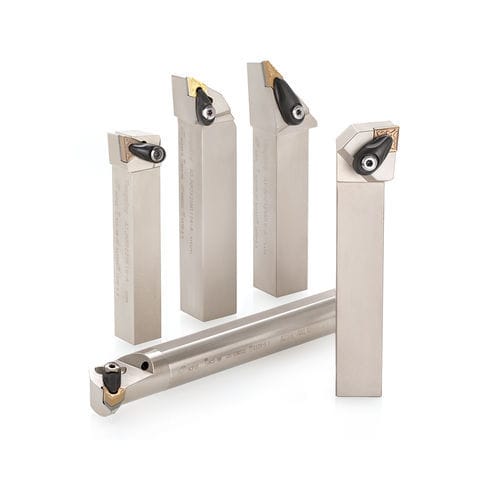

Werkzeughalter für Außendrehen TurningA

für Innendrehenhohe FestigkeitHochpräzision

Übersicht
Das hochsteife « Double‑Clamp »‑System bietet bemerkenswerte Stabilität und hohe Genauigkeit.

Anwendungen

• Innen‑Drehen
• Außen‑Drehen

Merkmale

• Einfaches und kräftiges Double‑Clamp‑System: Bietet hohe Spannkraft mit einer Schraube. Eine Schraube und eine Aktion erzeugen doppelte Spannkraft durch gleichzeitiges Herunterdrücken und Ziehen, was hohe Stabilität der Schneide gewährleistet.
• Höhere Indexiergenauigkeit
• Einzigartige Spannbacke erhöht die Steifigkeit: Größere Haltefläche verstärkt die Spannkraft deutlich. Erhöhte Steifigkeit sorgt für ausgezeichnete Stabilität und reduziert Vibrationen.

Schneidplatten

• Platten für Außen‑Drehen
• Platten für Innen‑Drehen
• ISO‑EcoTurn Platten: Wirtschaftliche kleine Platten

Hauptgrades

• T9215: P10 – P20; Gut ausgewogen zwischen Verschleiß‑ und Bruchfestigkeit; Erste Wahl für Stahl; Hohe Vielseitigkeit für ein breites Anwendungsspektrum
• T6130: P15 – P30 / M15 – M30; Hohe Verschleißfestigkeit beim Schnitt mit mittleren bis hohen Schnittgeschwindigkeiten; Erste Wahl für Edelstahl
• T515: K10 – K20; Stabiles Zerspanungsverhalten in einem breiten Anwendungsbereich von ununterbrochenen bis zu unterbrochenen Schnitten

Drehhalter
TurningA‑Drehhalter: Hochsteifes « Double‑Clamp »‑System für Außen‑ und Innen‑Drehhalter.

Praktische Beispiele
Beispiel #1 — Automobilindustrie
Bauteil: Wellenbauteile
Material: SCM440 (42CrMo4)
Drehhalter: ACLNR2525M12-A
Platte: CNMG120408-TM
Grade: T9215
Schnittbedingungen: Vc = 250 m/min | f = 0.3 mm/U | ap = 3.5 mm
Anwendung: Außenprofilierung (kontinuierlich) | Kühlschmierstoff: Nass

Beispiel #2 — Automobilindustrie
Bauteil: Nabe (Automobilteile)
Material: SCM420 (legierter Stahl)
Drehhalter: AWLNR2525M08-A
Platte: WNMG080412-TM
Grade: T9225
Schnittbedingungen: Vc = 220 m/min | f = 0.3 mm/U | ap = 1.0 mm
Anwendung: Planen & Profilieren (kontinuierlich & unterbrochen) | Kühlschmierstoff: Nass

Dokumente
Hauptproduktbericht: Nr. 365 (metrische und imperiale Berichte verfügbar).

Technische Spezifikationen

• Produktname: TurningA
• Spannsystem: Double‑Clamp mit Einzel‑Schraubenbetätigung (gleichzeitiges Herunterdrücken und Ziehen)
• Hauptanwendungen: Innen‑ und Außen‑Drehen
• Hauptvorteile: Hohe Steifigkeit, hohe Genauigkeit, verbesserte Schwingungsdämpfung
• Empfohlene Grades: T9215, T6130, T515 (anwendungsabhängige Empfehlungen für Stahl, Edelstahl und Guss/K‑Materialien)
• Typische Drehhalterbeispiele: ACLNR2525M12-A (außen), AWLNR2525M08-A (außen/innen Beispiele gezeigt)
• Beispiel‑Schnittgeschwindigkeiten/ Vorschübe für Automobilwellen und Naben (siehe praktische Beispiele)
• Zugehörige Produktbericht‑Nummer: 365
