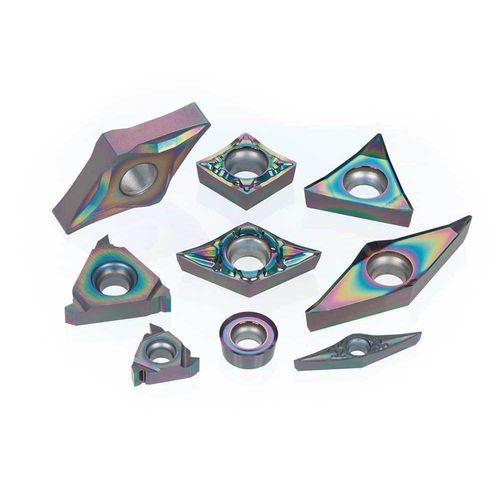

Wendeplatte für Metall DS2000

für Aluminiumlegierung

Übersicht
Neuer DLC‑Beschichtungsgrad für Drehen und Gewindeschneiden an Nichteisenlegierungen. Vereint hohe Beschichtungshärte und Wärmebeständigkeit mit ausgezeichneter Haftung, um Aufbauschneiden zu minimieren und hochwertige glänzende Oberflächen zu erzielen.

Anwendungen

• Außendrehen
• Innendrehen
• Außengewinde
• Innengewinde

Eigenschaften
DLC-beschichtete Schneidplatten

• Originaler DLC‑Beschichtungsgrad von Tungaloy, optimiert für Aluminiumlegierungen und andere Nichteisenwerkstoffe
• Hohe Beständigkeit gegen Aufbauschneiden zur Verbesserung der Oberflächenqualität
• Hohe Beschichtungshärte und Wärmebeständigkeit zur Reduzierung abrasiver und thermischer Verschleißerscheinungen
• Fortschrittliche Beschichtungs‑Haftungstechnologie gewährleistet stabiles, reproduzierbares Zerspanen

Leistungsmerkmale

• Hervorragende Beständigkeit gegen Aufbauschneiden und sehr gute Oberflächenqualität
• Überlegene Verschleißfestigkeit durch eine harte, wärmebeständige DLC‑Schicht
• Konstante Bearbeitungsstabilität dank starker Beschichtungs‑Haftung

Grades

• DS2005 — Hervorragende Verschleißfestigkeit; lange, stabile Standzeit bei Hochgeschwindigkeitsbearbeitung von Nichteisenmetallen
• DS2015 — Ausgewogenes Verhalten zwischen Verschleiß‑ und Bruchfestigkeit für ein breites Anwendungsspektrum
• DS2025 — Hohe Bruchfestigkeit für stabile Oberflächen bei unterbrochener Bearbeitung von Nichteisenwerkstoffen

Praktische Beispiele
Beispiel #1
Werkstücktyp: Vakuumpumpenteil
Werkstoff: A6061 / AlMg1SiCu
Platte: CNGG120404-28
Grade: DS2005
Schnittbedingungen: Vc = 330 (m/min), f = 0,35 (mm/U), ap = 0,2 (mm), Kühlung: Nass

Beispiel #2
Werkstücktyp: Maschinenteil
Werkstoff: C1011 / Kupfer
Platte: CNGG120408-28
Grade: DS2005
Schnittbedingungen: Vc = 270 (m/min), f = 0,15 (mm/U), ap = 1 (mm), Kühlung: Nass

Beispiel #3
Werkstücktyp: Welle
Werkstoff: A5052 / AlMg2.5
Platte: 16IRA60
Grade: DS2015
Schnittbedingungen: Vc = 150 (m/min), Steigung = 1, Kühlung: Nass

Standard-Schnittbedingungen (Zusammenfassung)
ISO | Werkstoff | Grade | Schnittgeschwindigkeit Vc (m/min) | Vorschub f (mm/U) | Schnitttiefe ap (mm)
Aluminiumlegierungen (Si ≤ 12%) | DS2005 | 100 – 1200 | 0.02 – 0.1 | 0.05 – 2.5
Aluminiumlegierungen (Si ≥ 12%) | DS2005 / DS2025 | 100 – 300 | 0.02 – 0.2 | 0.05 – 3
Kupfer und Kupferlegierungen | DS2005 / DS2025 | 100 – 300 | 0.02 – 0.2 | 0.05 – 3
Nichteisenmetalle (allgemein) | DS2015 | 100 – 500 | Variiert | Variiert

Hinweise
Hauptsächlich für Aluminium und andere Nichteisenmetalle vorgesehen; geeignete Ausspaltgeometrien (Chipbreaker) und Plattentypen entsprechend Werkstoff und Bearbeitungsart auswählen.

Technische Daten

• Marke: Tungaloy
• Handelsbezeichnung: DS2000 series
• Beschichtungsart: DLC (diamond‑like carbon)
• Zielwerkstoffe: Aluminiumlegierungen und andere Nichteisenmetalle (einschließlich Kupferlegierungen)
• Hauptanwendungen: Außendrehen, Innendrehen, Außen‑ und Innengewinde
• Hauptvorteile: hohe Beständigkeit gegen Aufbauschneiden, hervorragende Oberflächenqualität, hohe Beschichtungshärte, Wärmebeständigkeit, überlegene Haftung
• Verfügbare Grade: DS2005, DS2015, DS2025
• Empfohlene Schnittgeschwindigkeiten (repräsentativ): DS2005 bis ~100–1200 m/min (werkstoff‑ und bedingungsabhängig); DS2015 typ. 100–500 m/min; DS2025 für bestimmte Werkstoffe bis ~1000 m/min
• Beispiele für verwendete Platten: CNGG120404-28, CNGG120408-28, 16IRA60
• Typischer Kühlmittelzustand in Beispielen: Nass
