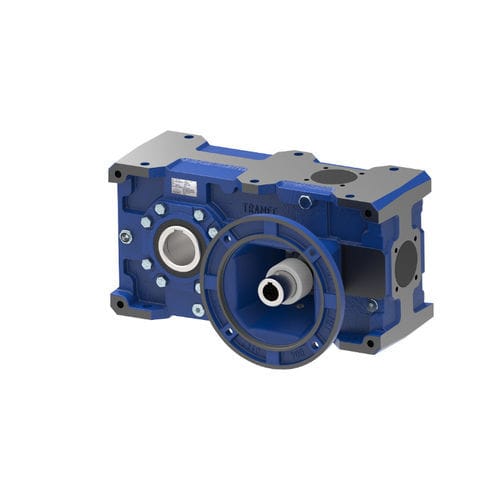

Schrägverzahntes Getriebe Z

Parallelwellenmit Vollwellemit Hohlwelle

Übersicht
Parallelwellengetriebe (Serie Z) sind für mittel‑ bis schwerindustrielle Anwendungen ausgelegt, die hohe Belastungen in radialer und axialer Richtung erfordern. Sie eignen sich für schwer belastete Anlagen wie Rührwerke, Brecher, Kunststoffextruder, Schaufelheber, Formen, Lüfter und ähnliche Maschinen.

Serien
Serie Z: in sechs Größen mit einstufiger Übersetzung, sechs Größen mit zweistufiger und sechs Größen mit dreistufiger Übersetzung erhältlich.

Produktdetails

• Leistung: bis zu 270 kW
• Übersetzungsbereich: 5 bis 250
• Drehmomentbereich (T2M): 180 bis 11.500 Nm

Eingänge und Aufbau
Zwei Eingangsvarianten: hervorstehende Eingangswelle oder vormontierte Motoranbindung (Glocke und Kupplung). Gehäusewerkstoffe: Grauguss für Größen 71, 90, 112, 125, 140, 160, 180; GJS (verminderter) sphärografitischer Guss für Größen 200 und 225. Qualitäts‑Kegelrollenlager auf allen Wellen sorgen für lange Lebensdauer und hohe Widerstandsfähigkeit gegen radiale und axiale Außenbelastungen.

Zubehör

• Abtriebswelle
• Montage-/Demontage‑Kit für Hohlabtriebswelle
• Hohlabtriebswelle mit Passfeder-/Klemmring (shrink disc)
• Abtriebsflansch
• Kraftarm (torque arm)
• Schutzkit für Hohlwelle
• Freilaufeinrichtung (Backstop)

Ersatzteile & Dokumentation
Die Ersatzteilliste und technische Details sind im technischen Katalog "HELICAL AND BEVEL HELICAL GEARBOXES" verfügbar.

Konfiguration & Visuals
3D‑Konfigurator und dynamische Auswahlwerkzeuge stehen zur Verfügung, um 3D‑CAD‑Modelle zu erzeugen und dimensionale/applicative Parameter zu wählen. Konfigurationsabbildungen (Drehmomentbereiche und Eingangsarten) sind im Produktkonfigurationsbereich verfügbar.

Technische Daten

• Serie: Serie Z
• Leistung (max): 270 kW
• Übersetzungsbereich: 5 ÷ 250
• Drehmomentbereich (T2M): 180 ÷ 11.500 Nm
• Verfügbare Übersetzungsstufen: einstufig, zweistufig, dreistufig (jeweils in sechs Größen)
• Eingangsarten: hervorstehende Eingangswelle; vormontierte Motoranbindung (Glocke und Kupplung)
• Gehäusematerialien: Grauguss (Größen 71–180); sphärografitischer Guss (Größen 200–225)
• Lagerung: Kegelrollenlager auf allen Wellen für hohe radiale und axiale Belastbarkeit
• Typische Anwendungen: Rührwerke, Brecher, Extruder, Schaufelheber, Formen, Lüfter, Verpackung/Automatisierung und andere mittel‑schwere Industrieanwendungen
• Verfügbares Zubehör: Abtriebswelle; Montage/Demontage‑Kit (Hohlabtriebswelle); Hohlabtriebswelle mit Shrink Disc; Abtriebsflansch; Kraftarm; Schutzkit für Hohlwelle; Freilaufeinrichtung
