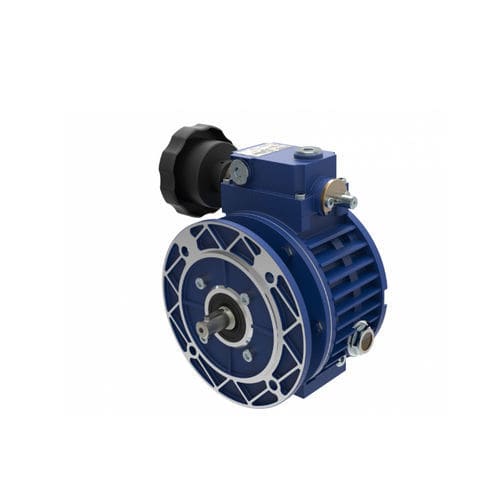

Mechanischer Drehzahlregler / mit Getriebe

Der mechanische Variator basiert auf einem Planetengetriebe für variable Übersetzungsverhältnisse. Der Motor dreht die Sonnenringe (5-6), die die Satelliten (8) in Drehung versetzen. Diese stehen ihrerseits in Kontakt mit dem festen Außenring (7) und dem äußeren beweglichen Ring (9). Die Satelliten drehen sich um ihre Achsen, während sie gleichzeitig die Drehung des Satellitenträgers (Abtriebswelle) bewirken. Durch die Veränderung der axialen Position des beweglichen Außenrings (9) über die Steuerschraube, den Kugelhaltering (14) und den festen Nocken (15) werden die Satelliten gezwungen, ihre radiale Drehlage zu verändern. Dadurch ändern sich die Abrolldurchmesser und die Winkelgeschwindigkeit der Abtriebswelle. Wenn sich der Rollkontaktpunkt der Außenringe (7) (9) in der Nähe der Mitte der Satelliten (8) befindet, verringert sich die Abtriebsdrehzahl: Die Abtriebswelle dreht sich langsamer, wodurch sich der Wert des Abtriebsdrehmoments erhöht. EINZELHEITEN ZUM PRODUKT - Die mechanischen Variatoren der Serie UDL der Größen 002, 005 und 010 mit einem Leistungsbereich von 0,18 bis 0,75 kW werden aus Aluminium gefertigt. - Das Aluminiumgehäuse sorgt für eine Gewichtsreduzierung, was die Anwendung und den Transport erleichtert. - Der geschlossene Eingangsflansch ist ein integraler Bestandteil des Variatorgehäuses für eine einfache Installation und verhindert die Möglichkeit von Öllecks. - IEC B5-Motoranschlüsse sind standardmäßig verfügbar. - Die magnetische Entlüftungsschraube sorgt für einen sauberen Schmierstoff und verlängert die Wartungsintervalle. - Der Ölbadbetrieb bietet einen hohen Wirkungsgrad für geräusch- und vibrationsfreien Betrieb. - Das Gerät kann in beide Richtungen betrieben werden, Antriebs- und Abtriebswellen drehen sich in die gleiche Richtung. - Die einfache Konstruktion ermöglicht sowohl die Fuß- als auch die Flanschmontage an der Standardeinheit, was die Lagerhaltung reduziert und eine schnelle Lieferung ermöglicht.
