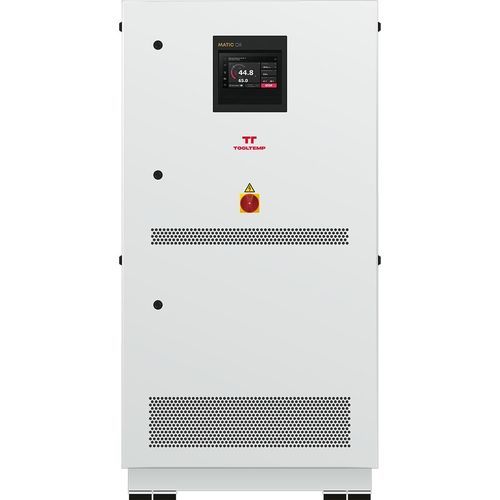

Temperiergerät mit Touchscreen MATIC Oil 350 48 X n

mit LCD-Displaymit DigitalanzeigeÖl

Produktübersicht
Das MATIC Oil 350 48 X n ist ein Temperiergerät für den Betrieb mit Öl und für industrielle Prozessanwendungen ausgelegt. Es bietet einfache Bedienung, permanente intelligente Überwachung mit Fehlerdiagnose sowie vorausschauende, modellbasierte Regelung für stabile Temperatur- und Durchflusssteuerung im Produktionsbetrieb.

Funktionen

• IRIS Regelungssystem mit integriertem Touchscreen
• Pt100-Temperaturfühler im Vor- und Rücklauf
• Heizungsregelung über Halbleiterrelais (SSR)
• Kreiselpumpe mit variabler Drehzahl und automatischem Eco-Modus
• Anzeige des System- und Vorlaufdrucks
• Zeitlich begrenzte Befüllungsfunktion

Bauweise

• Kreiselpumpe
• Festverrohrung aus Edelstahl
• Heizelemente aus Incoloy 800
• Wartungsfreier Durchflussmesser
• Verkalkungsfreier Wärmetauscher
• Optimierte Fluidik und Heizungssteuerung zur Vermeidung von Öl-Cracking
• Expansionsgefäss
• Gerät auf Stellfüssen

Sicherheitsvorrichtungen

• Redundanter mechanischer Temperaturbegrenzer
• Überwachung des Pumpenmotors über Frequenzumrichter
• Konfigurierbare Überwachungsgrenzwerte und automatische Reaktionen
• Konfigurierbarer akustischer Alarm
• Integrierte Leitungsschutzschalter
• Hauptschalter und Schaltnetzteil
• Expansionsgefäss mit Sicherheitsabschaltung bei Überlauf

Regler / IRIS Regelungssystem
IRIS ist ein intelligentes Steuerungssystem, das Bedienung und Diagnose zentralisiert. Es ermöglicht die Bedienung vor Ort über Touchscreen und den Fernzugriff über den integrierten Webserver (LAN oder WLAN). Betriebsdaten — Temperaturen, Drücke, Durchflüsse, Betriebszustände, Zustandsmeldungen, Diagrammdaten und Verläufe — sind im Gerät verfügbar. Modellbasierte Algorithmen vergleichen kontinuierlich die verfügbaren Daten mit dem erwarteten Verhalten, um eine optimale, unterbrechungsfreie und zuverlässige Regelung von Temperatur und Durchfluss sowie eine sichere Prozessüberwachung zu gewährleisten.

Anwendungsbereiche

• Druckguss
• Spritzguss & Extrusion
• Pharma & Chemie
• Gummi & Silikone
• Lebensmittelindustrie
• Holzverarbeitung
• Lamination, Druck & Textil

Charakteristiken / technische Spezifikationen

• Modell: MATIC Oil 350 48 X n
• Für Betrieb mit Öl ausgelegt
• Regelungssystem: IRIS (Touchscreen, integrierter Webserver, LAN/WLAN-Fernzugriff)
• Temperaturfühler: Pt100 im Vor- und Rücklauf
• Heizungssteuerung: Halbleiterrelais (SSR); Heizelemente Incoloy 800
• Pumpe: Kreiselpumpe mit variabler Drehzahl und Eco-Modus
• Durchflussmesser: wartungsfrei
• Wärmetauscher: verkalkungsfrei
• Festverrohrung: Edelstahl
• Sicherheit: redundanter mechanischer Temperaturbegrenzer, Pumpenmotorsüberwachung via Frequenzumrichter, konfigurierbare Grenzwerte und akustischer Alarm, integrierte Leitungsschutzschalter, Hauptschalter und Schaltnetzteil, Expansionsgefäss mit Sicherheitsabschaltung
• Anzeige: System- und Vorlaufdruck
• Funktionen: zeitlich limitierte Befüllung, optimierte Fluidik zur Vermeidung von Öl-Cracking, modellbasierte prädiktive Regelung
