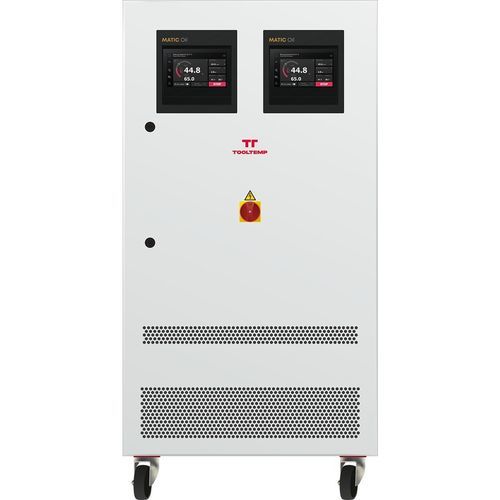

Temperiergerät mit LCD-Display MATIC Oil 360/2 16

mit TouchscreenÖlAutomatik

Produktübersicht
Das 2-Kreis-Öl-Temperiergerät MATIC Oil 360/2 16 ist für den Betrieb mit Öl ausgelegt und bietet eine einfache Bedienung, permanente intelligente Überwachung mit Diagnostik sowie vorausschauende, modellbasierte Regelung von Temperatur und Durchfluss während des Prozesses.

Funktionen

• IRIS Regelungssystem
• Pt100-Temperatursensoren in Vor- und Rücklauf
• Heizungssteuerung durch Halbleiterrelais
• Pumpe mit variabler Drehzahl und automatischem Eco-Modus
• Formentleerung
• Leckstopp-Betriebsart

Bauweise

• Dreifachgelagerte Hochtemperaturpumpe, entwickelt und produziert von Tool-Temp
• Invertierter, verkalkungsfreier Rohrwendel-Wärmetauscher
• Vollständig eingetauchte Heizelemente aus Incoloy 800 (korrosionsbeständige Hochtemperatur-Nickellegierung)
• Wartungsfreier Durchflussmesser
• Festverrohrung aus Edelstahl

Sicherheitsvorrichtungen

• Mehrfach redundanter mechanischer Temperaturbegrenzer
• Überwachung des Pumpenmotors durch den Frequenzumrichter (VFD)
• Konfigurierbare Schutzzustandsgrenzen und entsprechende Reaktionen
• Konfigurierbarer akustischer Alarm

Regler
Das Gerät ist mit dem IRIS-Regelungssystem ausgestattet, das eine intuitive Touchscreen-Bedienung, einen integrierten Webserver für lokalen und Fernzugriff (LAN oder integriertes WLAN) sowie umfassende Prozessdaten-Funktionen bietet. IRIS protokolliert und zeigt Temperaturen, Drücke, Durchflussmengen, Betriebszustände, Statusmeldungen, Diagrammdaten und Trends an. Modellbasierte Algorithmen vergleichen kontinuierlich gemessene Daten mit dem erwarteten Verhalten, um die Regelung zu optimieren und eine zuverlässige Prozessüberwachung und Fernbedienung zu ermöglichen.

Anwendungsbereiche

• Druckguss
• Kunststoffe (Spritzguss, Extrusion)
• Pharma- und Chemieprozesse
• Extrusion
• Gummi- und Silikonverarbeitung
• Lebensmittelproduktion
• Holzbearbeitung
• Laminieren, Drucken und textile Prozesse

Charakteristika / technische Daten

• Produkt: 2-Kreis-Öl-Temperiergerät
• Modell: MATIC Oil 360/2 16
• Regelung: IRIS (Touchscreen, lokale und Remote-Bedienung, Datenerfassung und Trends)
• Temperaturmessung: Pt100-Sensoren im Vor- und Rücklauf
• Heizung: Vollständig eingetauchte Heizelemente in Incoloy 800, gesteuert durch Halbleiterrelais
• Wärmetauscher: invertierter, verkalkungsfreier Rohrwendel
• Pumpe: dreifachgelagerte Hochtemperaturpumpe mit variabler Drehzahl und Eco-Modus; Motorüberwachung durch VFD
• Sicherheit: redundanter mechanischer Temperaturbegrenzer; konfigurierbare Grenzwerte und akustischer Alarm
• Durchflussmessung: wartungsfreier Durchflussmesser
• Rohrverrohrung: Edelstahl-Festverrohrung
• Funktionen: Formentleerung, Leckstopp-Betrieb, modellbasierte prädiktive Steueralgorithmen
