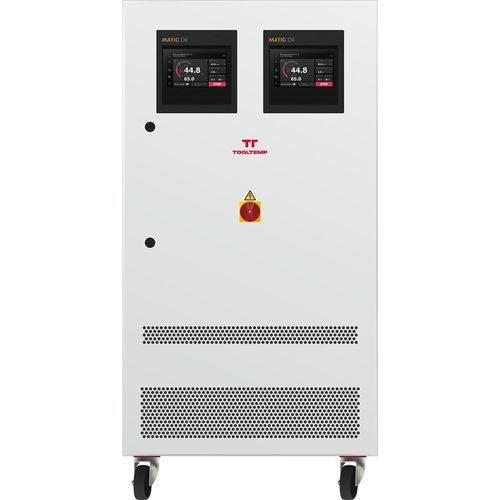

Temperiergerät mit LCD-Display MATIC Oil 360/2 24

intelligentÖlfür Heizzwecke

Übersicht
Das 2-Kreis-Öl-Temperiergerät MATIC Oil 360/2 24 ist für den Betrieb mit Öl ausgelegt und bietet einfache Bedienung, permanente intelligente Überwachung mit Fehlerdiagnose sowie modellbasierte, vorausschauende Regelung während des gesamten Temperierprozesses.

Funktionen

• IRIS Regelungssystem
• Pt100-Temperatursensoren im Vor- und Rücklauf
• Heizungssteuerung durch Halbleiterrelais (SSR)
• Pumpen mit variabler Drehzahl und automatischem Eco-Modus
• Formentleerungsfunktion
• Leckstopp-Betriebsmodus

Bauweise

• Dreifach gelagerte Hochtemperatur-Pumpe, entwickelt und gefertigt von Tool-Temp
• Invertierter, verkalkungsfreier Spiralrohr-Wärmetauscher
• Vollständig eingetauchte Heizelemente aus korrosionsbeständiger Hochtemperatur-Nickellegierung (Incoloy 800)
• Wartungsfreier Durchflussmesser
• Festverrohrung aus Edelstahl

Sicherheitsvorrichtungen

• Mehrfach redundanter mechanischer Temperaturbegrenzer
• Pumpenmotorüberwachung durch Frequenzumrichter (VFD)
• Konfigurierbare Schutzgrenzwerte und automatische Reaktionen
• Konfigurierbarer akustischer Alarm

Regler (IRIS Regelungssystem)
IRIS ist ein intelligentes Regelungssystem mit lokalen Touchscreen-Bedienmöglichkeiten und Fernzugriff über den integrierten Webserver (LAN oder WLAN). Es protokolliert und zeigt Temperaturen, Drücke, Durchflussmengen, Betriebszustände, Statusmeldungen sowie Trend- und Diagrammdaten an. Modellbasierte Algorithmen werten permanent Betriebsdaten gegen erwartetes Verhalten aus, um Temperatur- und Durchflussregelung zu optimieren und die Prozessüberwachung und Diagnose zu unterstützen.

Anwendungsbereiche

• Druckguss
• Kunststoff (Spritzguss, Extrusion)
• Pharma & Chemie
• Gummi & Silikone
• Lebensmittelindustrie
• Holzbearbeitung
• Laminieren, Drucken & Textil

Charakteristiken / technische Spezifikationen

• Produkttyp: 2-Kreis-Öl-Temperiergerät
• Modell: MATIC Oil 360/2 24
• Marke: Tool-Temp
• Regelung: IRIS (Touchscreen, integrierter Webserver, LAN/WLAN)
• Temperaturfühler: Pt100 im Vor- und Rücklauf
• Heizungssteuerung: Halbleiterrelais (SSR)
• Pumpe: dreifach gelagerte Hochtemperatur-Pumpe; drehzahlvariabel mit automatischem Eco-Modus; Motorüberwachung per VFD
• Wärmetauscher: invertierter, verkalkungsfreier Spiralrohraufbau
• Heizelemente: vollständig eingetaucht, Incoloy 800
• Durchflussmessung: wartungsfreier Durchflussmesser
• Rohrverrohrung: Edelstahl-Festverrohrung
• Betriebsmodi: Formentleerung, Leckstopp
• Sicherheit: redundanter mechanischer Temperaturbegrenzer; konfigurierbare Schutzgrenzwerte und akustischer Alarm
