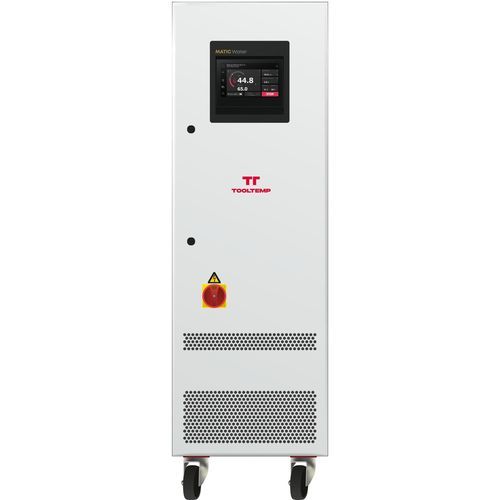

Temperiergerät mit Touchscreen MATIC Water 160 24 B

WasserintelligentDruckwasser

Überblick
Das Temperiergerät MATIC Water 160 24 B ist für den Betrieb mit Druckwasser ausgelegt und bietet einfache Bedienung, permanente intelligente Überwachung mit Fehlerdiagnose sowie prädiktive, modellbasierte Regelung über den gesamten Temperierprozess.

Funktionen

• IRIS Regelungssystem mit Touchscreen und integriertem Webserver
• Pt100-Temperatursensoren im Vor- und Rücklauf
• Heizungssteuerung durch Halbleiterrelais
• Pumpe mit variabler Drehzahl und automatischem Eco-Modus
• Anzeige von Systemdruck und Durchfluss
• Automatische Wasserbefüllung
• Formentleerung mit Druckluft
• Automatische Entlüftung
• Leckstopper-Vorrichtung — Betrieb im Druck- und Vakuummodus möglich

Bauweise

• Bewährte Pumpe mit Gleitringdichtung oder Magnetkupplung
• Mit zwei Kühlsystemen: indirekte und direkte Kühlung
• Verkalkungsfreier Wärmetauscher
• Vollständig eingetauchte Heizelemente aus korrosionsbeständiger Hochtemperatur-Nickellegierung (Incoloy 800)
• Wartungsfreier Durchflussmesser
• Festverrohrung aus Edelstahl

Sicherheitsvorrichtungen

• Redundanter mechanischer Temperaturbegrenzer
• Pumpenmotorüberwachung durch den Frequenzumrichter
• Konfigurierbare Überwachungsgrenzwerte mit entsprechenden Reaktionen
• Konfigurierbarer akustischer Alarm

Regler - IRIS Regelungssystem
Das integrierte IRIS-System bietet eine benutzerfreundliche Bedienung und moderne Kommunikationsschnittstellen. Relevante Betriebsdaten (Temperaturen, Drücke, Durchflussmengen, Betriebszustände, Zustandsmeldungen, Diagrammdaten und Trends) sind im Gerät verfügbar. IRIS liefert kontinuierlich Informationen, Berichte und Optimierung der Temperierleistung. Bedienung vor Ort über Touchscreen oder aus der Ferne über den integrierten Webserver (LAN oder integrierter WLAN-Adapter) ist möglich. Modellbasierte Algorithmen erfassen und vergleichen fortlaufend Daten mit dem erwarteten Verhalten, um optimale Regelung von Temperatur und Durchfluss sowie zuverlässige Prozessüberwachung zu gewährleisten.

Anwendungsbereiche

• Druckguss
• Spritzguss
• Pharma & Chemie
• Extrusion
• Gummi & Silikone
• Lebensmittel
• Holz
• Laminieren, Drucken & Textil

Eigenschaften / technische Spezifikationen

• Modell: MATIC Water 160 24 B
• Betriebsmedium: Druckwasser
• Regelsystem: IRIS mit Touchscreen und Webserver (LAN / integriertes WLAN)
• Temperaturfühler: Pt100 im Vor- und Rücklauf
• Heizelemente: Incoloy 800, vollständig eingetaucht; Steuerung per Halbleiterrelais
• Pumpe: variable Drehzahl mit Eco-Modus; optional Gleitringdichtung oder Magnetkupplung; Motorüberwachung durch VFD
• Messung: wartungsfreier Durchflussmesser; Anzeige von System- und Vorlaufdruck
• Kühlung: indirekte und direkte Kühlsysteme verfügbar
• Hydraulik: Festverrohrung aus Edelstahl; verkalkungsfreier Wärmetauscher
• Wasserführung: automatische Wasserbefüllung, automatische Entlüftung, Formentleerung mit Druckluft
• Sicherheit: redundanter mechanischer Temperaturbegrenzer, konfigurierbare Grenzwerte und akustischer Alarm
• Betriebsmodi: Betrieb im Druck- und Vakuummodus möglich
