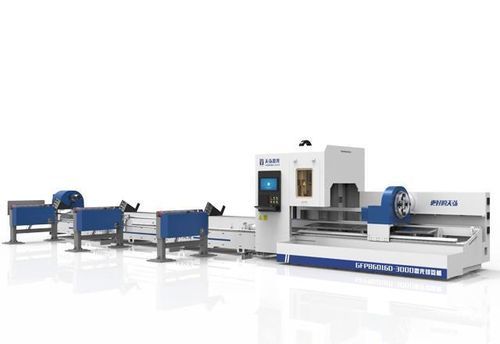

Laser-Schneidemaschine GFPB series

für EdelstahlRohrPLC-gesteuert

Produktübersicht
Automatisierte Laseranlage zum Schneiden von Rund- und Vierkantrohren, geeignet für Branchen wie Fitnessgeräte, Erdölleitungen, Baumaschinen, Fahrzeugbau und Haushaltsgeräte. Unterstützt Langbearbeitung mit automatischem Be- und Entladen und ist für präzise Schnitte an dünnwandigen und dickwandigen Rohren ausgelegt.

Attribute

• Produktname: GFPB Zwei-Spannfutter-Laser-Rohrschneidmaschine
• Produkt-ID: 1475857171219107840

Funktionen

• Bus-Follow-up-Steuerung zur Verbesserung der Schneidpositionsgenauigkeit
• Vollautomatisches Be- und Entladesystem zur Reduzierung von Arbeitsaufwand und Steigerung des Durchsatzes
• Vierbacken-Selbstzentrierfutter mit patentiertem Design zur Eliminierung von Seilpendel und Verbesserung der Präzision bei schlanken Rohren
• Vorderes Futter mit automatischer Abweichfunktion und Hub für das Austragen, sodass die Länge des Rohlings nicht strikt begrenzt ist
• Konfigurierbar für Rundrohre von Ø15 bis Ø320 (modellabhängig)
• Bedienerfreundliches System mit Echtzeitstatus-Rückmeldung für geordnete Fertigungsabläufe

Spezifikationen (Tabelle)
model | GFPB6016D | GFPB6022D | GFPB6032D
Laserleistung | 1000-4000W | 1000-4000W | 1000-4000W
X-Achse Hub | 500 mm | 500 mm | 500 mm
Y-Achse Hub | 6200 mm | 6200 mm | 6200 mm
Z-Achse Hub | 200 mm | 200 mm | 200 mm
Bohrungsdurchmesser Festspannfutter | φ165mm | φ225mm | φ325mm
Spannbereich Rohr | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Max. spannbares Rohrgewicht | ≤ 120KG | ≤ 170KG | ≤ 400KG
Futterdrehzahl | 0-80 r/min | 0-70 r/min | 0-60 r/min
Max. Schneidlänge | 6000 mm (bei >2000 mm mit Unterstützung beim Austragen) | 6000 mm (bei >2000 mm mit Unterstützung beim Austragen) | 6000 mm (bei >2000 mm mit Unterstützung beim Austragen)
Kürzester Rest | 70 mm | 80 mm | 90 mm
Minimale Einlänge | 2000 mm | 2000 mm | 2000 mm
XY-Achsen Positioniergenauigkeit | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
XY-Achsen Wiederholgenauigkeit | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Schnittgenauigkeit | ±0.3 mm (ohne Rohrtoleranz, geprüft an 1 mm Edelstahl) | ±0.3 mm (ohne Rohrtoleranz, geprüft an 1 mm Edelstahl) | ±0.3 mm (ohne Rohrtoleranz, geprüft an 1 mm Edelstahl)
Maschinengewicht | Ca. 5000 kg | Ca. 5000 kg | Ca. 6000 kg
Maschinenabmessungen | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (ca.)
Betriebsumgebung | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Technische Daten

• Serie: GFPB (Modelle: GFPB6016D, GFPB6022D, GFPB6032D)
• Laserleistungsbereich: 1000–4000 W
• Achsen: X 500 mm, Y 6200 mm, Z 200 mm
• Bohrungsdurchmesser Festspannfutter: φ165 / φ225 / φ325 mm je nach Modell
• Spannbereich: φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); Angaben für Vierkantrohre oben
• Max. spannbares Gewicht: ≤120 kg / ≤170 kg / ≤400 kg (modellabhängig)
• Futterdrehzahl: 0–80 / 0–70 / 0–60 r/min (modellabhängig)
• Max. Schneidlänge: 6000 mm (bei >2000 mm mit Austragshilfe)
• Minimale Einlänge: 2000 mm; kürzester Rest: 70 / 80 / 90 mm
• Positioniergenauigkeit (XY): ±0.03 mm/1000 mm; Wiederholgenauigkeit: ±0.03 mm/1000 mm
• Schnittgenauigkeit: ±0.3 mm (Prüfbedingung: Edelstahl 1 mm)
• Ungefähres Gewicht und Platzbedarf siehe Angaben; Betriebstemperatur: 0–40 ℃
