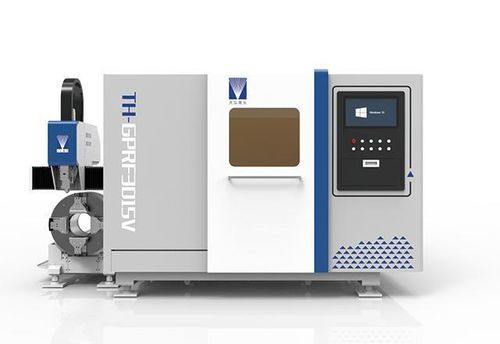

Laser-Schneidemaschine GPRF seriesFaserlaserfür Aluminiumfür Edelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser, Faserlaser
- Bearbeitetes Material
- für Aluminium, für Edelstahl, für Karbonstahl
- Bearbeitetes Produkt
- für Blech, Rohr
- Steuerung
- servogesteuert
- Aufbau
- mit Doppeltisch, mit Drehtisch
- Weitere Eigenschaften
- Hochpräzision, Hochgeschwindigkeit, mit Servomotor, pneumatisch, manuell, Zahnstangen, kombiniert, Wechseltisch, luftunterstützt, drehbar
- X-Hub
2.450 mm
(96,46 in)- Y-Hub
Max: 6.000 mm
(236,22 in)Min: 3.000 mm
(118,11 in)- Z-Hub
250 mm
(10 in)- Rohrdurchmesser
Max: 160 mm
(6 in)Min: 8 mm
(0 in)- Laserleistung
Max: 3.000 W
Min: 1.000 W
- Wiederholbarkeit
0,03 mm
(0,0012 in)- Beschleunigung
9,81 m/s²
(32,19 ft/s²)- Gesamtlänge
8.641 mm
(340 in)- Gesamtbreite
3.640 mm
(143 in)- Höhe
2.293 mm
(90 in)- Gewicht
Max: 11.000 kg
(24.250,85 lb)Min: 7.000 kg
(15.432,36 lb)- Belastbarkeit
Max: 2.000 kg
(4.409,25 lb)Min: 1.200 kg
(2.645,55 lb)
Beschreibung
Produktname Integrierte Laser-Schneidmaschine mit Doppelwechsel für Bleche und Rohre
Übersicht Schneiden und Bearbeiten von Metallblechen und -rohren. Geeignet für luftfahrtgutes Aluminium, Edelstahl, niedriglegierten Stahl und andere Metallmaterialien.
Merkmale
Produktdetails
Technische Daten
Übersicht Schneiden und Bearbeiten von Metallblechen und -rohren. Geeignet für luftfahrtgutes Aluminium, Edelstahl, niedriglegierten Stahl und andere Metallmaterialien.
Merkmale
- Flexible Übertragung des Faserlasers mit kompakter Schneidkopf; keine reflektierende Linse, geringer Wartungsaufwand und vernachlässigbarer Übertragungsverlust
- Hohe Schnittgeschwindigkeit, Präzision und Produktivität
- Einzigartige Luftschneidtechnologie zur Reduzierung des Luftverbrauchs und der Betriebskosten
- Doppelfunktions-Design: schneidet sowohl Bleche als auch Rohre
- Mit angetriebenem rotierendem Spannfutter oder festem rotierendem Spannfutter zur Erfüllung unterschiedlicher Zuführ- und Spannanforderungen ausrüstbar
- Servomotoren mit präzisem Zahnrad-/Ritzelantrieb für hohe Schnellfahrgeschwindigkeit
Produktdetails
- Warennamen: Integrierte Laser-Schneidmaschine mit Doppelwechsel für Bleche und Rohre
- Waren-ID: 1475857269978189824
Technische Daten
- Modell: GPRF3015; GPRF6020
- Laserleistung: 1000-3000W (beide Modelle)
- X-Achsen-Hub: 2450 mm (beide Modelle)
- Y1-Achsen-Hub: GPRF3015 = 3000 mm (Blech) / 6000 mm (Rohr); GPRF6020 = 6000 mm (Blech) / 6000 mm (Rohr)
- Z-Achsen-Hub: 250 mm (beide Modelle)
- Maximale Beschleunigung: 1,0 G (beide Modelle)
- X/Y Einachsen-Maximalpositioniergeschwindigkeit: 105 mm/min (beide Modelle)
- Maximale Tischbelastung: GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
- Maschinengewicht: GPRF3015 = 7 T; GPRF6020 = 11 T
- Maschinenmaße: 8641 × 3640 × 2292,5 mm (vorbehaltlich des tatsächlichen Objekts) (beide Modelle)
- Durchgangsbohrungsdurchmesser Spannfutter fest: φ165 mm (beide Modelle)
- Spannbereich Rohr: GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
- Maximales Rohrspanngewicht: ≤ 120 KG (beide Modelle)
- Kürzester Schwanzstock: 260 mm (beide Modelle)
- Y2-Achse Schnellfahrgeschwindigkeit: 80 m/min (beide Modelle)
- Spannfutterdrehzahl: 0–80 U/min (beide Modelle)
- Maximale Beschleunigung Spannfutter: 1,0 G (beide Modelle)
- Positioniergenauigkeit Y2-Achse: ±0,03 mm/1000 mm (beide Modelle)
- Wiederholgenauigkeit Positionierung Y2-Achse: ±0,03 mm/1000 mm (beide Modelle)
- Wiederholgenauigkeit U-Achse: ≤ 7 Winkeminuten
- Spannfutterantrieb: manuell / pneumatisch optional
- Nesting: optional
- Betriebsumgebung der Maschine: 0–40℃
