Faserlaser-Schneidemaschine GRF series

für Aluminiumfür Edelstahlfür Karbonstahl

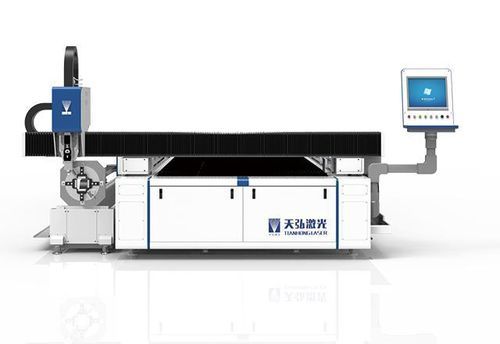

Produktname: Einzelplattform integrierte Rohr‑ und Blech‑Laserschneidmaschine
Produkt‑ID: 1475857253276471296

Beschreibung: Maschine zum Schneiden und Bearbeiten von Metallblechen und -rohren, einschließlich Luftfahrtaluminium, Edelstahl und niedriglegiertem Stahl. Das Dual‑Funktionskonzept ermöglicht Blech‑ und Rohrzuschnitte auf einer Plattform und eignet sich für industrielle Fertigung, Strukturbauteile und Luftfahrtkomponenten.

Eigenschaften:

• Faserlaser mit flexibler Übertragung und kompakter Schneidkopf; keine Reflektionslinse, geringer Wartungsaufwand
• Hohe Schnittgeschwindigkeit und Präzision für effiziente Produktion
• Luftschneidetechnik reduziert den Druckluftverbrauch und senkt die Betriebskosten
• Dual‑Funktion: Blech‑ und Rohrschneiden in einer Maschine
• Optionaler rotierender Antriebs‑Backen oder fester rotierender Backen zur Anpassung an verschiedene Zuführungsarten
• Servomotoren mit präzisem Ritzel‑ und Zahnstangenantrieb für schnelle Eilbewegungen

Spezifikationen (Beispiele): Modell: GRF3015 / GRF6020
Laserleistung: 1000–3000 W
X‑Achsen Hub: 2400 mm / 2850 mm
Y1‑Achsen Hub: 3000 mm / 6000 mm
Z‑Achsen Hub: 250 mm
Max. Beschleunigung: 0,8G (Achsen); Max. Beschleunigung Spindel: 1,0G
Max. Positioniergeschwindigkeit Einzelachse X/Y: 96 m/min
Max. Tischbelastung: GRF3015: 1 T; GRF6020: 2 T
Maschinengewicht: GRF3015: 3,9 T; GRF6020: 6,8 T
Maschinenabmessungen: GRF3015: 5150×2380×1840 mm; GRF6020: 6150×2380×1840 mm (vorbehaltlich des tatsächlichen Objekts)
Durchgangsloch Durchmesser Festfutter: φ165 mm
Spannbereich Rohr: φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Max. Rohrspanngewicht: ≤120 kg
Kürzeste Reitstocklänge: 260 mm
Y2‑Achsen Eilgeschwindigkeit: 80 m/min
Spindeldrehzahl: 0–80 r/min
Max. Beschleunigung Spindel: 1,0G
Positioniergenauigkeit Y2: ±0,03 mm/1000 mm; Wiederholgenauigkeit: ±0,03 mm/1000 mm
Wiederholgenauigkeit U‑Achse: ≤7 Bogenminuten
Spannantrieb: manuell / pneumatisch optional
Nesting: optional
Betriebsumgebung: 0–40 ℃

Technische Merkmale:

• Serie / Modellfamilie: GRF‑Serie (Beispiele: GRF3015, GRF6020)
• Laserleistungsbereich: 1000–3000 W
• Arbeitsraum Beispiele: X bis 2400 / 2850 mm; Y bis 3000 / 6000 mm; Z 250 mm
• Max. Beschleunigung (Achsen): 0,8G; Spindel: 1,0G
• Positioniergenauigkeit Y2 und Wiederholbarkeit: ±0,03 mm pro 1000 mm
• Spindeldrehzahl: 0–80 r/min; Wiederholgenauigkeit U‑Achse ≤7 Bogenminuten
• Spannbereiche: Rohre bis φ160 (modellabhängig); max. Spanngewicht ≤120 kg
• Tischbelastung und Maschinengewicht Beispiele: 1 T / 2 T; ~3,9 T / 6,8 T
• Abmessungsbeispiele: 5150×2380×1840 mm oder 6150×2380×1840 mm
• Betriebstemperaturbereich: 0–40 ℃
