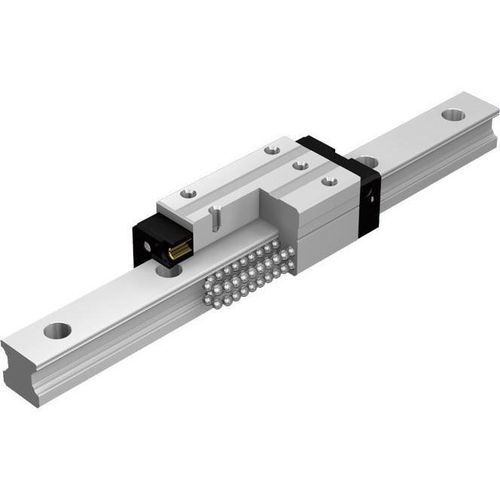

Kugel-Linearführung HDR series

30 mm25 mm55 mm

Übersicht
Das Modell HDR ist eine Vollkugel-LM-Führung, entwickelt für kompakte, leichte Einachstische mit nur einer LM-Schiene. Es bietet hohe Steifigkeit in Rollrichtung, hohe Genauigkeit und 4-Wege-gleichmäßige Belastungsfähigkeit. Verfügbare Größen: 15, 20, 25, 30, 35, 45, 55, 65.

Hervorhebungs-Tags

• Flansch
• Langblock-LM-Führung
• Schrauben von oben und unten montiert
• Schrauben von oben montiert
• Kurzblock (LM-Führung)

Typen / Typische Belastungsbereiche und Größen

• Modell HDR-SC — Grund-Dynamische Tragzahl (kN): 7,07 bis 38,3; Grund-Statische Tragzahl (kN): 8,43 bis 43,2. Größen: 15, 20, 25, 30, 35.
• Modell HDR-C — Grund-Dynamische Tragzahl (kN): 10,9 bis 195; Grund-Statische Tragzahl (kN): 15,7 bis 228. Größen: 15, 20, 25, 30, 35, 45, 55, 65.
• Modell HDR-LC — Grund-Dynamische Tragzahl (kN): 13,7 bis 249; Grund-Statische Tragzahl (kN): 21,7 bis 323. Größen: 15, 20, 25, 30, 35, 45, 55, 65.
• Modell HDR-SR — Grund-Dynamische Tragzahl (kN): 15,3; Grund-Statische Tragzahl (kN): 19. Größe: 20.
• Modell HDR-R — Grund-Dynamische Tragzahl (kN): 10,9 bis 195; Grund-Statische Tragzahl (kN): 15,7 bis 228. Größen: 15, 20, 25, 30, 35, 45, 55, 65.
• Modell HDR-LR — Grund-Dynamische Tragzahl (kN): 13,7 bis 249; Grund-Statische Tragzahl (kN): 21,7 bis 323. Größen: 15, 20, 25, 30, 35, 45, 55, 65.
• Modell HDR-SV — Grund-Dynamische Tragzahl (kN): 7,07 bis 38,3; Grund-Statische Tragzahl (kN): 8,43 bis 43,2. Größen: 15, 25, 30, 35.
• Modell HDR-V — Grund-Dynamische Tragzahl (kN): 10,9 bis 135; Grund-Statische Tragzahl (kN): 15,7 bis 170. Größen: 15, 25, 30, 35, 45, 55.
• Modell HDR-LV — Grund-Dynamische Tragzahl (kN): 13,7 bis 161; Grund-Statische Tragzahl (kN): 21,7 bis 219. Größen: 15, 20, 30, 35, 45, 55.
• Modell HDR-UV — Grund-Dynamische Tragzahl (kN): 12,8 bis 18,9; Grund-Statische Tragzahl (kN): 14,8 bis 21,3. Größen: 20, 25.
• Modell HDR-UW — Grund-Dynamische Tragzahl (kN): 18,7 bis 27,6; Grund-Statische Tragzahl (kN): 25,3 bis 36,4. Größen: 20, 25.
• Modell HDR-US — Grund-Dynamische Tragzahl (kN): 12,8 bis 18,9; Grund-Statische Tragzahl (kN): 14,8 bis 21,3. Größen: 20, 25.
• Modell HDR-UT — Grund-Dynamische Tragzahl (kN): 18,7 bis 27,6; Grund-Statische Tragzahl (kN): 25,3 bis 36,4. Größen: 20, 25.
• Modell HDR-GK — LM-Blöcke und LM-Schienen einzeln erhältlich. Größen: 15, 20, 25, 30, 35, 45.

Merkmale — Geeignet für Ein-Schienen-Anwendungen
Das HDR nutzt eine steife Laufbahngeometrie und Back-to-Back-Kontaktvarianten, die hohe Steifigkeit in Rollrichtung und Kippwiderstand erreichen und kompakte Ein-Schienen-Tischkonstruktionen ermöglichen.

Ideale Anwendungen

• Einachstische, die Kompaktheit und geringes Gewicht erfordern
• Tische, die mit einer LM-Führung pro Achse ausgelegt sind

LM-Schienenoberfläche geschützt vor Fremdmaterial
Die Kugel-Laufbahnen des HDR befinden sich an den Seiten der LM-Schiene, wodurch die Exposition gegenüber Verunreinigungen reduziert wird. Abdeckplatten können montiert werden, um den Schutz gegen Späne und Schmutz zu verbessern.

Anwendungen, bei denen Fremdmaterial an der LM-Schienenoberfläche haften kann

• Holzbearbeitungsmaschinen, die Holzspäne erzeugen
• Reifenfertigungsmaschinen, bei denen Gummi an den Schienen haften kann
• Kunststoffspritzgießmaschinen, bei denen Harz die Schienen kontaminieren kann

Aufbau des HDR
Die Laufbahnen berühren die Kugeln in einem 45°-Winkel und bieten Kippwiderstand in Rollrichtung. Kontaktanordnungen (DB/back-to-back und andere) stützen die Kugeln auch bei angelegten Momenten vollständig, liefern hohe Steifigkeit und 4-Wege-gleichmäßige Belastungsfähigkeit für den Einsatz in beliebiger Orientierung.

Weltweit standardisierte Abmessungen
Die Abmessungen des Modells HDR entsprechen für viele Typen der ISO 12090-1:2011 (Wälzlagerabmessungen); bestimmte US/UT- und UV/UW-Varianten weichen von ISO-Abmessungen ab.

LM-Blöcke und LM-Schienen separat erhältlich
LM-Blöcke und LM-Schienen sind austauschbar und einzeln erhältlich, sofern sie dieselbe Modellnummer tragen.

Maßzeichnung / Maßtabelle (Übersicht)
Detaillierte Zeichnungen und Maßtabellen (Einheiten: mm) werden pro Modellvariante bereitgestellt, einschließlich Außenmaße, LM-Blockmaße, Angaben zu Pilotholungen, LM-Schienenmaße, Grundtragzahlen und statische zulässige Momente für Einzel- und Doppelblock-Konfigurationen.

Standardlängen und Maximallängen der LM-Schienen (Tabelle)
Model No. | HDR15 | HDR20 | HDR25 | HDR30 | HDR35 | HDR45 | HDR55 | HDR65
Standardlängen der LM-Schiene (L_O) Beispielzeilen:
160 | 160 | 220 | 280 | 280 | 570 | 780 | 1270
220 | 220 | 280 | 360 | 360 | 675 | 900 | 1570
280 | 280 | 340 | 440 | 440 | 780 | 1020 | 2020
340 | 340 | 400 | 520 | 520 | 885 | 1140 | 2620
400 | 400 | 460 | 600 | 600 | 990 | 1260 | -
460 | 460 | 520 | 680 | 680 | 1095 | 1380 | -
520 | 520 | 580 | 760 | 760 | 1200 | 1500 | -
580 | 580 | 640 | 840 | 840 | 1305 | 1620 | -
640 | 640 | 700 | 920 | 920 | 1410 | 1740 | -
700 | 700 | 760 | 1000 | 1000 | 1515 | 1860 | -
760 | 760 | 820 | 1080 | 1080 | 1620 | 1980 | -
... (Tabelle wird mit vollständiger Standardlängenprogression pro Modell fortgesetzt)
Standardteilung: HDR15/20/25 = 60 mm; HDR30/35 = 80 mm; HDR45 = 105 mm; HDR55 = 120 mm; HDR65 = 150 mm.
Maß G, g (empfohlener Spalt): HDR15–25: 20 mm; HDR45: 22,5 mm; HDR55: 30 mm; HDR65: 35 mm.
Maximallängen-Beispiele: Viele Größen unterstützen bis zu 3000 mm; einige größere HDR55/65-Typen listen Max.-Längen bis ca. 3060–3090 mm je nach Größe. Prüfen Sie die Maßtabellen pro Modell für genaue Werte.

Hinweise zu Bestellung und Maßtabellen
Hinweise geben Unterschiede der statisch zulässigen Momente für 1 Block vs. 2 Blöcke, Modellnummerncodierung, Bestelleinheiten und Beispielbestellkonfigurationen an. Die Anzahl der Teile pro Satz variiert je nach LM-Führungstyp.

Spezifikationen / Technische Daten

• Brand: THK
• Serie / Modellfamilie: HDR
• Produkttyp: Vollkugel-LM-Führung
• Geeignete Anwendung: Einachse / Ein-Schienen-Tische
• Haupteigenschaften: Hohe Steifigkeit (Rollrichtung), hohe Genauigkeit, 4-Wege-gleichmäßige Belastung
• Laufbahnposition: Kugel-Laufbahnen an den Seiten der LM-Schiene (geschützt vor Kontamination)
• Kontaktwinkel: 45° Laufbahnkontakt (kippfest)
• Kontaktstrukturen: DB (back-to-back) und andere Anordnungen je nach Variante
• Normen: Entspricht ISO 12090-1:2011 Maßen für viele Typen (Ausnahmen: US/UT und UV/UW)
• Verfügbare Größen: 15, 20, 25, 30, 35, 45, 55, 65 (variiert je nach Variante)
• LM-Schienen: Standardlängen nach Modell aufgeführt; maximale Länge allgemein bis zu 3000 mm für viele Varianten (modellbezogene Tabelle für genaue Werte erforderlich)
• LM-Blöcke und Schienen: Separat erhältlich und innerhalb derselben Modellnummer austauschbar
• Typische Grund-Dynamische / Statische Tragzahlbereiche: siehe Modellaufstellungen oben
