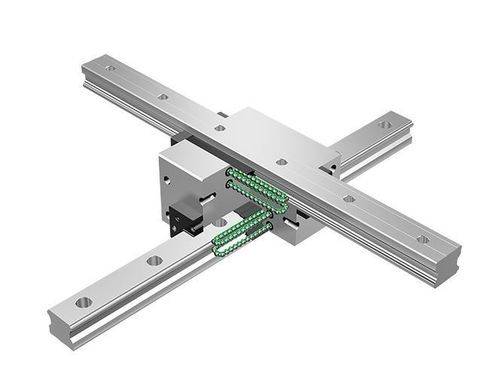

Linearführungseinheit mit Kugelkäfig SCR series

25 mm65 mm30 mm

Produktübersicht
Das SCR ist eine gekreuzte (orthogonale) Caged‑Ball LM‑Führung, die X‑Y‑Bewegungen ohne herkömmlichen Schlitten ermöglicht. Vier Kugelreihen laufen in präzisionsgeschliffenen Laufbahnen im LM‑Schiene und im integrierten LM‑Block. Zwei Schienen kreuzen sich rechtwinklig und sind in einem einzigen Block mit der internen Struktur der bewährten Caged‑Ball‑Familie SHS integriert, wodurch ein kompaktes orthogonales LM‑System für vereinfachte X‑Y‑Baugruppen entsteht.

Hauptmerkmale

• Langfristig wartungsfrei
• Hohe Genauigkeit
• 4‑Wege gleichmäßige Belastung
• Cross (gekürzt)

Verfügbare Größen
15, 20, 25, 30, 35, 45, 65

Grundbelastung (Zusammenfassung)
Grunddynamische Tragzahl: 14,2 bis 253 kN (modellabhängig)
Grundstatische Tragzahl: 24,2 bis 408 kN (modellabhängig)

Aufbau und Merkmale
Kugeln laufen in vier Reihen von präzisionsgeschliffenen Laufbahnen sowohl auf der LM‑Schiene als auch im integrierten LM‑Block. Kugelkäfige und Endscheiben im Block ermöglichen die Zirkulation. Zwei Schienen kreuzen sich rechtwinklig innerhalb eines Blocks, sodass mit einem einzelnen SCR‑Block ein orthogonales LM‑System für platzsparende X‑Y‑Bewegungen realisiert werden kann.

4‑Wege gleichmäßige Belastung
Jede Kugelreihe hat einen Kontaktwinkel von 45°, sodass die Belastungswerte am LM‑Block in den vier Richtungen (radial, gegenradial und seitlich) gleichmäßig sind und der Einsatz in beliebiger Lage möglich ist.

Hohe Steifigkeit
Die Anordnung der Kugeln in vier Reihen liefert hohe Momentenfestigkeit und gleichmäßige lineare Bewegung selbst bei Vorspannung zur Erhöhung der Steifigkeit. Der integrierte SCR‑Block hat eine höhere Steifigkeit als zwei konventionelle Blocke, die Rücken an Rücken verschraubt sind, und eignet sich damit für hochsteife X‑Y‑Tische.

Beispiel für den Einsatz eines inneren Sattels
Innere Sattelkonfigurationen sind möglich; das SCR‑Design unterstützt vereinfachte X‑Y‑Baugruppen ohne konventionelle äußere Sättel.

Maßzeichnung / Maßtabelle (ausgewählte Tabellenstruktur)
Tabellenspalten: Modellnr. | Außenmaße (Höhe M, Breite W, Länge L1) | LM‑Block‑Maße (B1, B3, B4, B, C, C1, S×ℓ, L2, H3, N, E, Schmiernippel) | LM‑Schienenmaße (W1, W2, M1, Teilung F, Befestigungsbohrung d1×d2×h) | Grundbelastung (C kN, C0 kN) | Statisch zulässiges Moment (M0, MB) | Masse (LM‑Block kg, LM‑Schiene kg/m)

Beispielzeilen (Werte pro Zeile in der Tabellenseite)
SCR15 — Außenmaße: 47 / 48 / 64.4 | ... | Schmiernippel: PB1021B | LM‑Schienen‑Teilung F: 60 | Befestigungsbohrung: 4.5×7.5×5.3 | C dynamisch: 14.2 kN | C0 statisch: 24.2 kN | Masse LM‑Block: 0.54 kg | Masse LM‑Schiene: 1.3 kg
SCR20 — Außenmaße: 57 / 59 / 79 | ... | LM‑Schienen‑Teilung F: 60 | Befestigungsbohrung: 6×9.5×8.5 | C dynamisch: 22.3 kN | C0 statisch: 38.4 kN | Masse LM‑Block: 0.334 kg | Masse LM‑Schiene: 0.88 kg
SCR25 — Außenmaße: 57 / 78 / 98 | ... | LM‑Schienen‑Teilung F: 60 | Befestigungsbohrung: 6×9.5×8.5 | C dynamisch: 28.1 kN | C0 statisch: 50.3 kN | Masse LM‑Block: 0.473 kg | Masse LM‑Schiene: 1.7 kg
SCR30 — Außenmaße: 70 / 88 / 109 | ... | LM‑Schienen‑Teilung F: 60/80 (modellabhängig) | Befestigungsbohrung: 7×11×9 | C dynamisch: 36.8 kN | C0 statisch: 64.7 kN | Masse LM‑Block: 0.696 kg | Masse LM‑Schiene: 3.4 kg
SCR35 — Außenmaße: 82 / 105 / 131 | ... | LM‑Schienen‑Teilung F: 80/105 | Befestigungsbohrung: 9×14×12 | C dynamisch: 54.2 kN | C0 statisch: 88.8 kN | Masse LM‑Block: 1.15 kg | Masse LM‑Schiene: 4.6 kg
SCR45 — Außenmaße: 95 / 123 / 152 | ... | Befestigungsbohrung: 9×14×12 | C dynamisch: 72.9 kN | C0 statisch: 127 kN | Masse LM‑Block: 2.01 kg | Masse LM‑Schiene: 6.8 kg
SCR65 — Außenmaße: 180 / 226 / 272 | ... | Befestigungsbohrung: 18×26×22 | C dynamisch: 253 kN | C0 statisch: 408 kN | Masse LM‑Block: 11.9 kg | Masse LM‑Schiene: 13.3 kg

Standardlängen und Maximal­längen der LM‑Schienen (Übersicht)
Standardlängen (Beispiele pro Modell):
SCR15: 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600 mm
SCR20: 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200 mm
SCR25/30/35/45/65: Standardlängen variieren je nach Modell bis zu mehreren Metern; Einheit: mm
Maximallängen: SCR‑Modelle häufig bis 3.000 mm verfügbar; bei manchen SCR45‑Teilungen bis 3.090 mm.

LM‑Schiene mit Gewindebohrung
Modellvarianten SCR umfassen Schienen mit Gewindebohrungen im Boden, sodass die X‑Achsen‑Schiene von oben verschraubt werden kann. Gewindegrößen und wirksame Tiefen je Modell: 15 (M5, Tiefe 8), 20 (M6, Tiefe 10), 25 (M6, Tiefe 12), 30 (M8, Tiefe 15), 35 (M8, Tiefe 17), 45 (M12, Tiefe 20), 65 (M20, Tiefe 30).

Hinweise zur Maßtabelle
Die angegebene Länge L enthält bei Bedarf Zubehör zum Kontaminationsschutz; zusätzliche Zubehörteile oder Schmiergeräte verlängern die Gesamtblocklänge. Definitionen der statisch zulässigen Momente: M0 = statisch zulässiges Moment für einen Block.

Eigenschaften / Technische Daten

• Brand: THK
• Modellfamilie: SCR
• Produkttyp: Kreuzförmige (orthogonale) Caged‑Ball LM‑Führung
• Verfügbare Nenngrößen: 15, 20, 25, 30, 35, 45, 65
• Grunddynamische Tragzahl (C): 14,2 bis 253 kN (modellabhängig)
• Grundstatische Tragzahl (C0): 24,2 bis 408 kN (modellabhängig)
• Beispiele für Standard‑Teilung der LM‑Schiene F: 60 mm (kleine Größen), 80 mm, 105 mm, 150 mm (größere Größen)
• Standardlängen der LM‑Schienen: mehrere Standardlängen pro Modell; maximale Länge bis 3.000 mm (modellabhängig)
• Optionen für gewindebohrte Schienen: Bodengewinde verfügbar (Gewinde M5 bis M20 je nach Modell)
• Schmiernippel: modellabhängig (einige Modelle verwenden Schmiernippel PB1021B; Schmiernippel nicht installiert, wenn QZ‑Schmiergerät verwendet wird)
• Masse‑Beispiele: Masse des LM‑Blocks von ~0,16–11,9 kg je nach Modell; Masse der LM‑Schiene von ~0,175–13,3 kg/m je nach Modell
• Besondere Merkmale: 4‑Wege gleichmäßige Belastung (45° Kontaktwinkel), hohe Steifigkeit, X‑Y‑Bewegung ohne zusätzlichen Schlitten möglich
