Linearführungseinheit mit vierreihiger Kugelrückführung CSR series

15 mm20 mm25 mm

Produktübersicht

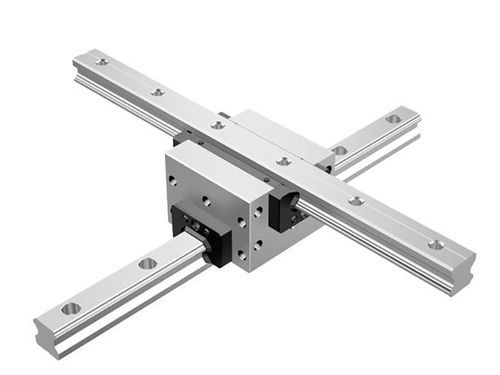

Die integrierte LM-Führung (Modell CSR) kombiniert zwei LM-Schienen und einen einzelnen LM-Block, um eine inhärente orthogonale Genauigkeit für kompakte X–Y-Bewegungssysteme zu bieten. Der Block enthält vierreihige präzisionsgeschliffene Laufbahnen an Schiene und Block; Kugeln zirkulieren über Endplatten und werden durch Halteplatten gesichert, sodass sie beim Entfernen des Blocks nicht herausfallen.

Aufbau und Merkmale
Die innere Struktur entspricht dem bewährten HSR-Konzept, integriert jedoch zwei Schienen Rücken an Rücken, um hohe Rechtwinkligkeit zu erreichen. Der LM-Block ist so bearbeitet, dass der Rechtwinkligkeitsfehler der sechs Flächen innerhalb von 2 μm pro 100 mm liegt.

• Vierseitig gleichmäßige Belastung: Kugeln sind mit einem Kontaktwinkel von 45° in vier Reihen angeordnet und bieten gleichmäßige Nennlasten in radialer, gegenradialer und lateraler Richtung, somit einsetzbar in jeder Orientierung.
• Hohe Steifigkeit: Die vierreihige, ausgewogene Kugelanordnung erhöht die Momentensteifigkeit. Die Steifigkeit ist etwa 50 % höher als bei zwei HSR-Blöcken, die rückseitig verschraubt sind, wodurch CSR für hochsteife X–Y-Tische geeignet ist; gleichmäßige Geradeausbewegung bleibt auch bei Vorspannung erhalten.
• Option Innenauflage: Unterstützt Konfigurationen mit Innenauflage zur Anpassung an Installationsanforderungen.

Typen / Modelle

• Modell CSR: Vollständige Baureihe. Dynamische Grundtragzahl C: 10,9 bis 100 kN. Statische Grundtragzahl C0: 15,7 bis 135 kN. Größen: 15, 20, 25, 30, 35, 45.
• Modell CSR-S: Kurze/kompakte Ausführung. Dynamische Grundtragzahl C: 19,8 bis 40,5 kN. Statische Grundtragzahl C0: 27,4 bis 53,7 kN. Größen: 20, 25, 30.

Maß- und Montagehinweise
Die Länge L in den Maßtabellen beinhaltet Schmutzschutz-Zubehör (Code UU oder SS). Montage anderer Schutzvorrichtungen oder Schmiermittelanlagen erhöht die Gesamtlänge des Blocks. Die maximale Länge gibt die standardmäßige Maximallänge einer LM-Schiene an. Das Modell CSR ist nicht mit einer Schmierbohrung auf der Oberseite erhältlich.

Standardlängen und Maximallängen der LM-Schienen (Zusammenfassung)
Einheit: mm
CSR 15 — LM-Schiene Standard (LO): 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. Standardteilung F: 60. G,g: 20. Max. Länge: 2200.
CSR 20 — LM-Schiene Standard (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. Standardteilung F: 60. G,g: 20. Max. Länge: 3000.
CSR 25 — LM-Schiene Standard (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. Standardteilung F: 60. G,g: 20. Max. Länge: 3000.
CSR 30 — LM-Schiene Standard (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Standardteilung F: 80. G,g: 20. Max. Länge: 3000.
CSR 35 — LM-Schiene Standard (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Standardteilung F: 80. G,g: 20. Max. Länge: 3000.
CSR 45 — LM-Schiene Standard (LO): 570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. Standardteilung F: 105. G,g: 22,5. Max. Länge: 3090.

Gewindebohrungs-Typen der LM-Schiene (Zusammenfassung)
CSR15 — K-Typ S1: M5, wirksame Gewindetiefe ℓ1: 8, W-Typ S2: M5 durchgängig
CSR20 — K-Typ S1: M6, wirksame Gewindetiefe ℓ1: 10, W-Typ S2: M6 durchgängig
CSR25 — K-Typ S1: M6, wirksame Gewindetiefe ℓ1: 12, W-Typ S2: -
CSR30 — K-Typ S1: M8, wirksame Gewindetiefe ℓ1: 15, W-Typ S2: -
CSR35 — K-Typ S1: M8, wirksame Gewindetiefe ℓ1: 17, W-Typ S2: -
CSR45 — K-Typ S1: M12, wirksame Gewindetiefe ℓ1: 24, W-Typ S2: -

Hinweise
Die Länge L in den Tabellen umfasst Schmutzschutz-Zubehör (UU oder SS). Die angegebenen Maximallängen sind die standardmäßigen Maximalwerte für jedes Modell; längere Schienen können verbunden werden, dies kann jedoch Genauigkeit und Stabilität beeinträchtigen. Dieses Modell ist nicht mit einer Schmierbohrung auf der Oberseite erhältlich.
