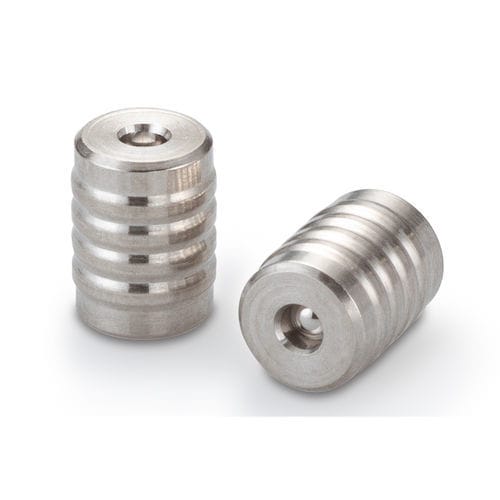

Luft-Druckbegrenzungsventil CCPI series

EdelstahlKeramikrohrdirektgesteuert

Dieses Sicherheitsdruckentlastungsventil für Kartuschen ist speziell für die Installation in weichen Schläuchen, Kunststoffgehäusen und -armaturen konzipiert. Es kann in beide Richtungen installiert werden und bietet Vorwärts- oder Rückflussfähigkeiten. Das direkt wirkende Entlastungsventil besteht vollständig aus Edelstahl mit einem hochwertigen Metallsitz, der geringe Leckagen, wiederholbaren Öffnungsdruck, schnelle Reaktionszeit, geringe Hysterese und lange Lebensdauer bietet. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 5,46 mm - Voller Öffnungs-Lohm-Wert: 250 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Entlastungsdruckbereich: 100 bis 625 kPa Allgemeine Leistung - Voller Öffnungs-Lohm-Wert: 250 Lohms - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) auf Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Käfig: 305 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl oder Keramik Wichtige Produktfakten - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 5,46 mm - Voller Öffnungs-Lohm-Wert: 250 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Entlastungsdruckbereich: 100 bis 625 kPa Teilenummern und Spezifikationen - Teilenummer: CCPI5510100S - Lohm-Wert: 250 Lohms - Öffnungsdruck: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Kugelmaterial: 440C Edelstahl - Installationsloch-Zeichnungsnummer: 1INST006189S - Ungefähres Gewicht: 0,65 Gramm Ersatzteile und Zubehör - Teilenummer: CCRT0900170S - Beschreibung: Einpress-Installationswerkzeug der Serie 558 Durchflusskurve, Querschnittsansicht, Maßansicht und Installationslochdetails sind als Bilder im Abschnitt der sekundären Bilder verfügbar. Technische Spezifikationen - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 5,46 mm - Voller Öffnungs-Lohm-Wert: 250 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Entlastungsdruckbereich: 100 bis 625 kPa - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) auf Luft - Gehäusematerial: 303 Edelstahl - Käfigmaterial: 305 Edelstahl - Federmaterial: 302 Edelstahl - Kugelmaterial: 440C Edelstahl oder Keramik - Ungefähres Gewicht: 0,65 Gramm
