Luftentlastungsventil CCPI series

EdelstahlKeramikrohrEdelstahl

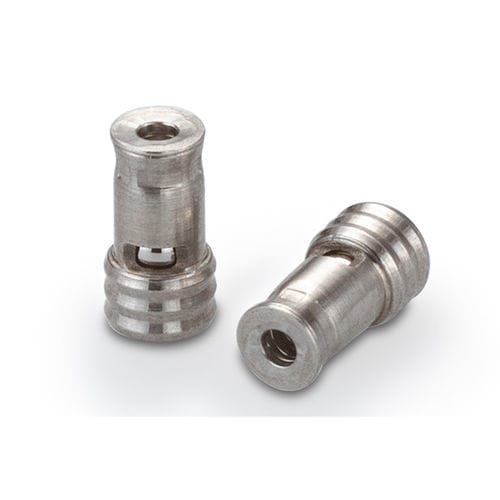

Dieses direktwirkende Sicherheitsventil mit Patrone ist speziell für den Einbau in viele gängige medizinische Armaturen und Kunststoffgehäuse konzipiert. Es kann sowohl in Vorwärts- als auch in Rückwärtsflussrichtung installiert werden. Das Ventil ist komplett aus Edelstahl gefertigt und daher mit einer Vielzahl von Flüssigkeiten und Gasen kompatibel. Ein hochwertiger Metallsitz sorgt für geringe Leckage, wiederholbaren Öffnungsdruck, schnelle Ansprechzeit, geringe Hysterese und lange Lebensdauer. Das Ventil ist zu 100 % funktionsgeprüft, um seine Leistung zu gewährleisten. Eine Version mit Keramikkugel ist ebenfalls erhältlich.Montagekonfiguration: Einpressen - in KunststoffDurchmesser: 2,54 mmVoll geöffneter Lohm-Wert: 750 LohmsMaximaler Betriebsdruck: Abhängig vom GehäusematerialEntlastungsdruckbereich: 100 bis 345 kPaGeneral PerformanceCharacteristicSpecificationFull Open Lohm Rate750 LohmsLeakage10 SCCM (max) bei 500 kPa (72.5 psid) an LuftMaximaler BetriebsdruckAbhängig von Gehäusematerial, Konfiguration und BetriebsbedingungenWerkstoffeKomponentenWerkstoffKörper303 EdelstahlKäfig305 EdelstahlFeder302 EdelstahlKugel440C Edelstahl oder KeramikTeile-Nummern & SpezifikationenTeile-NummerLohm-RateRissdruckKugelwerkstoffEinbauloch ZeichnungsnummerUngefähres GewichtCCPI2510100S750 Lohms100 +/- 15 kPa (14.5 +/- 2.2 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2510150S750 Lohms150 +/- 22.5 kPa (21.8 +/- 3.3 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2510250S750 Lohms250 +/- 37.5 kPa (36.3 +/- 5.4 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2510300S750 Lohms300 +/- 45 kPa (43.5 +/- 6.5 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2510345S750 Lohms345 +/- 51.8 kPa (50 +/- 7.5 psid)440C Edelstahl1INST012735S0.10 GrammCCPI2580100S750 Lohms100 +/- 15 kPa (14.5 +/- 2.2 psid)Keramik1INST012735S0.09 gCCPI2580150S750 Lohms150 +/- 22.5 kPa (21.8 +/- 3.3 psid)Keramik1INST012735S0.09 gCCPI2580200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)Keramik1INST012735S0.09 gCCPI2580250S750 Lohms250 +/- 37.5 kPa (36.3 +/- 5.4 psid)Ceramic1INST012735S0.09 gramsCCPI2580300S750 Lohms300 +/- 45 kPa (43.5 +/- 6.5 psid)Ceramic1INST012735S0.09 gramsCCPI2580345S750 Lohms345 +/- 51.8 kPa (50 +/- 7.5 psid)Ceramic1INST012735S0.09 GrammDer Öffnungsdruck ist definiert als der Druck, bei dem der Aufwärtsdurchfluss 50 SCCM Luft übersteigt.Ersatzteile & ZubehörArtikelnummerBeschreibungCCRT0024277SForward 2,5 mm Press-In Installation ToolCCRT0048048SReverse 2,5 mm Press-In Installation ToolInstallationsverfahren: Vorwärts- und Rückwärts-Installationsverfahren für 2,5-mm-Press-In-Druckbegrenzungsventile verfügbar.CAD-Umschlag: 2,5-mm-Press-In-Druckbegrenzungsventilmodell verfügbar.Wichtige ProduktdatenMontagekonfiguration: Einpressen - in KunststoffDurchmesser: 2,54 mmVoll geöffneter Lohm-Wert: 750 LohmsMaximaler Betriebsdruck: Abhängig vom GehäusematerialEntlastungsdruckbereich: 100 bis 345 kPaSpezifikationen / Technische MerkmaleDirektwirkendes Sicherheitsventil in PatronenbauweiseEntwickelt für medizinische Armaturen und KunststoffgehäuseEinbau in Vorwärts- oder RückwärtsrichtungGänzlich aus EdelstahlKompatibel mit einer Vielzahl von Flüssigkeiten und GasenGeringe Leckage, wiederholbarer Öffnungsdruck, schnelle Ansprechzeit, geringe Hysterese, lange Lebensdauer100% funktionsgeprüftKeramikkugelversion verfügbar
