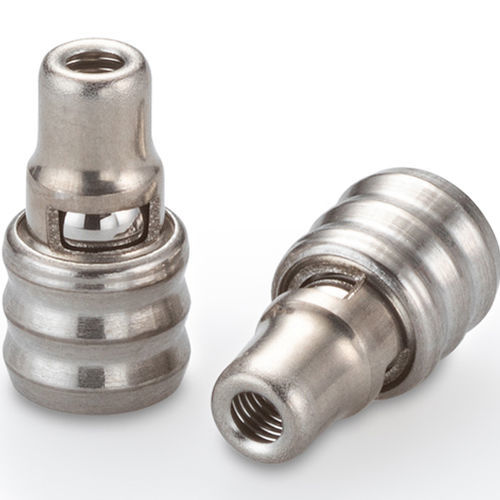

Luft-Druckbegrenzungsventil CCPI series

KeramikrohrdirektgesteuertEdelstahl

Dieses Sicherheitsdruckentlastungsventil in Kartuschenform bietet eine überlegene Durchflusskapazität für seine Größe. Es ist speziell für die Installation in Kunststoffgehäusen oder -anschlüssen konzipiert und kann in beide Richtungen installiert werden, was Vorwärts- oder Rückwärtsflussmöglichkeiten bietet. Das direkt wirkende Entlastungsventil verfügt über einen hochwertigen Metallsitz, der geringe Leckagen, wiederholbaren Öffnungsdruck, geringe Hysterese und eine lange Lebensdauer bietet. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 6,60 mm - Voller Öffnungs-Lohm-Wert: 75 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Entlastungsdruckbereich: 100 bis 500 kPa Allgemeine Leistung - Voller Öffnungs-Lohm-Wert: 75 Lohms - Leckage: 20 SCCM (max) bei 172 kPa (25 psid) in Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Käfig: 305 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl Teilenummern & Spezifikationen - Teilenummer: CCPI6510100S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 100 +/- 15 kPa (14,5 +/- 2,2 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510150S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 150 +/- 22,5 kPa (21,8 +/- 3,3 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510200S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 200 +/- 30 kPa (29 +/- 4,4 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510250S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 250 +/- 37,5 kPa (36,3 +/- 5,4 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510300S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 300 +/- 45 kPa (43,5 +/- 6,5 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510350S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 350 ± 52,5 kPa (50,8 ± 7,6 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510400S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 400 ± 60 kPa (58 ± 8,7 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm - Teilenummer: CCPI6510500S, Lohm-Wert: 75 Lohms, Öffnungsdruck: 500 ± 75 kPa (72,5 ± 10,9 psid), Installationsloch-Zeichnungsnummer: 1INST085542S, Ungefähres Gewicht: 1,5 Gramm Der Öffnungsdruck wird als der Druck definiert, bei dem der Aufwärtsfluss 50 SCCM Luft überschreitet. Ersatzteile & Zubehör - Teilenummer: CCRT0086564S, Beschreibung: Vorwärts 6,5 mm Einpress-Installationswerkzeug - Teilenummer: CCRT0056802S, Beschreibung: Rückwärts 6,5 mm Einpress-Installationswerkzeug - Installationsverfahren: Vorwärts- und Rückwärts-6,5-mm-Einpress-Druckentlastungsventil-Installationsverfahren verfügbar. - CAD-Hülle: 6,5 mm Einpress-Druckentlastungsventilmodell verfügbar. - Durchflusskurve, Querschnittsansicht, Maßansicht, Installationslochdetails: Siehe Bilder in der Galerie für detaillierte technische Zeichnungen und Leistungskurven. Technische Spezifikationen - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 6,60 mm - Voller Öffnungs-Lohm-Wert: 75 Lohms - Leckage: 20 SCCM (max) bei 172 kPa (25 psid) in Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen - Entlastungsdruckbereich: 100 bis 500 kPa - Gehäusematerial: 303 Edelstahl - Käfigmaterial: 305 Edelstahl - Federmaterial: 302 Edelstahl - Kugelmaterial: 440C Edelstahl - Ungefähres Gewicht: 1,5 Gramm
