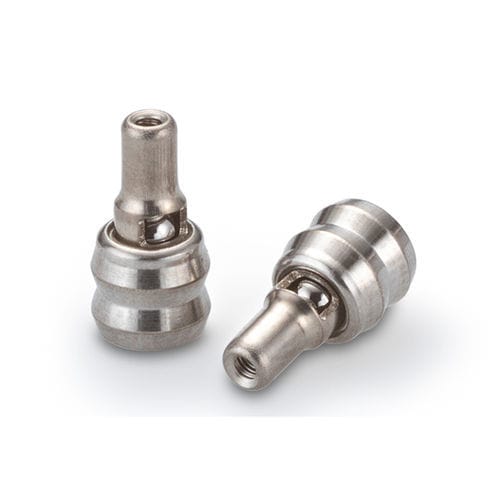

Luft-Druckbegrenzungsventil CCPI series

EdelstahlKeramikrohrdirektgesteuert

Dieses Sicherheitsdruckentlastungsventil in Kartuschenform bietet eine überlegene Durchflusskapazität für seine Größe. Es ist speziell für die Installation in Kunststoffgehäusen oder -armaturen konzipiert und kann in beide Richtungen installiert werden, um Vorwärts- oder Rückwärtsflussfähigkeiten zu bieten. Mit einem hochwertigen Metallsitz ausgestattet, bietet dieses direkt wirkende Entlastungsventil geringe Leckage, wiederholbaren Öffnungsdruck, geringe Hysterese und eine lange Lebensdauer. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 4,69 mm - Voller Öffnungs-Lohm-Wert: 250 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Entlastungsdruckbereich: 100 bis 625 kPa Allgemeine Leistung - Voller Öffnungs-Lohm-Wert: 250 Lohms - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) in Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Käfig: 305 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl Teilenummern und Spezifikationen - Teilenummer: CCPI4510100S - Lohm-Wert: 250 Lohms - Öffnungsdruck: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Installationsloch-Zeichnungsnummer: 1INST055825S - Ungefähres Gewicht: 0,5 Gramm Der Öffnungsdruck wird als der Druck definiert, bei dem der Aufwärtsfluss 50 SCCM Luft überschreitet. Ersatzteile und Zubehör - Teilenummer: CCRT0055034S - Beschreibung: Vorwärts 4,5 mm Einpress-Installationswerkzeug - Teilenummer: CCRT0055036S - Beschreibung: Rückwärts 4,5 mm Einpress-Installationswerkzeug - Durchflusskurve, Querschnitt, Maß- und Installationslochdetails: Siehe Sekundärbilder für technische Zeichnungen und Durchflusskurven. - Installationsverfahren: Vorwärts- und Rückwärts-Installationsverfahren für 4,5 mm Einpress-Druckentlastungsventil verfügbar. - CAD-Hülle: 4,5 mm Einpress-Druckentlastungsventilmodell verfügbar. - Technische Datenblätter: Siehe herunterladbare PDF im Dokumentenbereich. Wichtige technische Spezifikationen: - Montage: Einpressen (Kunststoff) - Durchmesser: 4,69 mm - Voller Öffnungs-Lohm-Wert: 250 Lohms - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) in Luft - Entlastungsdruckbereich: 100 bis 625 kPa - Gehäusematerial: 303 Edelstahl - Käfigmaterial: 305 Edelstahl - Federmaterial: 302 Edelstahl - Kugelmaterial: 440C Edelstahl - Ungefähres Gewicht: 0,5 Gramm
