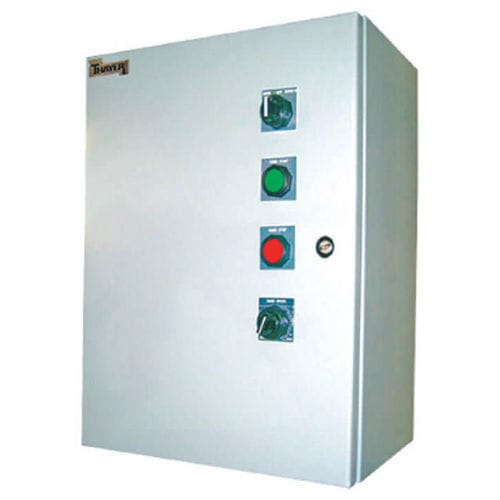

Analoger Frequenzumrichter VFD/SCR

einphasigmit Vektorantriebmit analoger Schnittstelle

Übersicht
Thayer Scale fertigt industrielle Steuerpulte, die für die Märkte in den USA und Kanada über das UL Panel Shop Program zertifiziert sind. Wenn vorhandene Motor Control Centers (MCC) voll sind oder keine zusätzlichen Antriebe aufnehmen können, bietet Thayer Scale eigenständige Power Control Assemblies (PCA) an, die Netzwechselspannung in einstellbare AC- oder DC-Ausgänge zur präzisen Steuerung von Zuführungen und Förderern umwandeln.

Wesentliche Antriebstypen / unterstützte Geräte

• Dauerregermotoren (Permanentmagnet) oder Nebenschluss- / Shunt-Drehstrommotoren (DC)
• Inverter-taugliche Wechselstrommotoren
• Elektromagnetische Antriebe für Vibrationsförderer mit Schalen

Jede Thayer Scale PCA enthält

• Äußerer Trennschalter, code-konform (wie von der Einspeisung verlangt)
• Strangsicherung (Sicherungsschutz)
• Verriegelungslogik zur Unterstützung verschiedener Betriebsarten
• Klemmleiste für Nutzereinspeisung sowie Ein- und Ausgangsverdrahtung
• Verstellbarer Drehzahlsteller (VFD, SCR, Spannungsregler)
• Komponenten zur Komplettierung eines grundlegenden analogen Antriebsregler-Pakets

Anpassungsoptionen

• Chassis-Montageausführung, die in ein Panel eingebaut oder für die Feldmontage eingekapselt werden kann
• Lokale oder entfernte Bedienstation
• Ethernet/IP Device-Level-Schnittstelle (nur VFD)

Typische Anwendungen

• Wägeband-Förderer
• Schneckenförderer
• Loss-in-weight Förderer
• Volumenförderer
• Elektromagnetische Vibrationsschalen (mit PCA-VIB Reglern)

Verfügbare PCA-Konfigurationen

• AC-Frequenzumrichter-Systeme (VFD): Geregeltes Gerät — inverter-taugliche AC-Motoren; Ausgangsart — einstellbare Frequenz AC-Ausgang; Typische Anwendungen — Wägeband-, Schnecken-, Loss-in-weight- und Volumenförderer; Drehzahlsteuerung — Frequenzumrichter (VFD); Tieftemperatur-/Niedrigdrehzahlverhalten — sensorloser Vektorregler; Bedienoberfläche — lokale oder entfernte Bedienstation verfügbar; Kommunikation — Ethernet/IP verfügbar; Installationsoptionen — Chassis-Montage oder geschlossenes Feldgehäuse; Zulassung — UL Panel Shop Program.
• SCR Packaged Drive Systems: Geregeltes Gerät — Permanentmagnet- und Shunt-wound DC-Motoren; Ausgangsart — einstellbarer DC-Ausgang; Typische Anwendungen — Nachrüstungen bestehender Zuführungen, ältere DC-Anwendungen, präzise Geschwindigkeitsregelung; Drehzahlsteuerung — SCR-Regler; Niedriggeschwindigkeitsverhalten — exzellentes Drehmoment bei niedrigen Drehzahlen; Bedienoberfläche — lokale oder entfernte Bedienstation verfügbar; Kommunikation — N/A; Installationsoptionen — Chassis-Montage oder geschlossenes Feldgehäuse; Zulassung — UL Panel Shop Program.
• PCA-VIB Regler: Geregeltes Gerät — elektromagnetische Vibrationsschalen; Ausgangsart — regelbare einstellbare AC-Spannung; Typische Anwendungen — elektromagnetische Vibrationsförderer und -schalen; Drehzahlsteuerung — Spannungsregler; Niedriggeschwindigkeitsverhalten — präzise Regelung der Vibrationsamplitude; Bedienoberfläche — manueller Potentiometer oder externes Steuersignal; Kommunikation — N/A; Installationsoptionen — geschlossenes Gehäuse (oder offenes Chassis, wo angegeben); Zulassung — UL Panel Shop Program.

Verfügbare Modelle (Beispiele)

• PCA-VIB-120: 0–110 VAC
• PCA-VIB-240: 0–220 VAC
• PCA-115 (SCR): 1/4–1 HP (typisch)
• PCA-230 (SCR): 1/2–2 HP (typisch)

Eigenschaften

• Einstellbare Frequenzausgabe
• Sensorloser Vektorregler für verbessertes Drehmoment bei niedrigen Drehzahlen
• Vollständiges Gehäuse mit Trennvorrichtung und Strangsicherung
• Einfache Installation und Inbetriebnahme
• Einfache Integration mit Zuführungssteuerungen
• Kompatibel mit kundenspezifischen Antriebsherstellern bei Bedarf
• Verfügbar mit Allen-Bradley, SEW oder anderen kundenspezifizierten Antrieben, die Thayer-Standards erfüllen

Detaillierte technische Spezifikationen (Auswahl)

• VFD Systeme: Hauptanwendung — Drehzahlregelung für AC-Motoren in Wägeband-, Schnecken- und Volumenförderern. Motor/Antriebstyp — inverter-taugliche AC-Asynchronmotoren. Netzanschluss — 100-120V, 200-240V oder 380-480V je nach ausgewähltem Antrieb. Ausgangsart — einstellbare Frequenz AC-Ausgang. Leistungsbereich — 0,37–11 kW (0,5–15 HP) je nach Antrieb und Anwendung. Ausgangsfrequenz — 0–400 Hz. Ausgangsstrom — abhängig von der Anwendung. Steuerung — integrierte Tastatur, lokaler Potentiometer, konfigurierbare I/O, analoge Signale. Ferngeschwindigkeitssignal — ±10V, 0–10V, 4–20 mA. Bedienelemente — integrierte Tastatur mit Anzeige, LED-Anzeigen, lokaler Potentiometer. Kommunikation — Ethernet/IP und andere industrielle Protokolle. Gehäuseoptionen — IP20/NEMA1, IP55/NEMA12, IP66/NEMA4X abhängig vom gewählten Antrieb. Zertifizierungen — UL Panel Shop Program.
• SCR / DC-Ausgang PCA: Hauptanwendung — Drehzahlregelung für Permanentmagnet- und Shunt-DC-Motoren. Motor/Antriebstyp — Permanentmagnet- oder Shunt-DC-Motoren. Netzanschluss — 115 VAC oder 230 VAC, einphasig. Ausgangsart — einstellbare DC-Spannung. Leistungsbereich — PCA-115: 1/4–1 HP; PCA-230: 1/2–2 HP. Ausgangsstrom — anwendungsspezifisch. Steuerung — manueller Geschwindigkeits-Potentiometer oder Fernstromsignal. Ferngeschwindigkeitssignal — 1–5 mA oder 4–20 mA. Bedienelemente — Hand/Fern, manuelle Geschwindigkeitsanpassung, Start/Stopp. Gehäuseoptionen — NEMA 4 oder 4X Wandgehäuse oder offenes Chassis. Enthaltene Komponenten — SCR-Regler, verriegelbarer Trennschalter, Motorstarter, zugehörige Komponenten. Zertifizierungen — UL Panel Shop Program. Hinweis — für höhere Eingangsspannungen Fabrik konsultieren.
• PCA-VIB Regler: Hauptanwendung — Steuerung elektromagnetischer Vibrationsschalen. Motor/Antriebstyp — elektromagnetische Vibrationsmotoren für Schalen. Netzanschluss — 120 VAC oder 240 VAC je nach Modell. Ausgangsart — regelbare einstellbare AC-Spannung. Leistungsbereich — PCA-VIB-120: 2500 W; PCA-VIB-240: 5000 W. Ausgangsstrom — 0,2–15 A. Steuerung — manueller Geschwindigkeits-Potentiometer oder externes Steuersignal. Ferngeschwindigkeitssignal — programmierbares Strom- oder Spannungssignal. Bedienelemente — Hand-Off-Remote, manuelle Geschwindigkeitsanpassung, Start/Stopp, Notausschalter. Gehäuseoptionen — offenes Chassis oder geschlossenes Gehäuse. Enthaltene Komponenten — verriegelbarer Trennschalter, Sicherungsschutz, Regler, Motorstarter. Umweltangaben — 0–45°C, 5–95% nicht kondensierend, bis zu 1000 m Höhe. Zertifizierungen — UL Panel Shop Program.

merkmale / technische daten

• Hauptanwendungen: Drehzahlregelung für Zuführungen (Wägeband, Schnecke, Loss-in-weight, Volumen) und Vibrationsschalen
• Unterstützte Antriebstypen: VFD (inverter-duty AC), SCR (DC), Spannungsregler (vibrationsbetrieb)
• Eingangsspannungsbereiche: VFD — 100–120V, 200–240V, 380–480V (je nach Antrieb); SCR — 115VAC oder 230VAC einphasig; PCA-VIB — 120VAC oder 240VAC
• Ausgangsarten: Einstellbare Frequenz AC (VFD), Einstellbare DC-Spannung (SCR), Regelbare AC-Spannung (PCA-VIB)
• Beispiele Leistungsbereich: VFD — 0,37–11 kW (0,5–15 HP); PCA-115/230 — 1/4–2 HP Bereiche; PCA-VIB — 2500 W / 5000 W
• Unterstützte Ferngeschwindigkeitssignale: ±10V, 0–10V, 4–20mA, 1–5mA (variiert nach Konfiguration)
• Steuerungsmethoden: Integrierte Tastatur, lokaler Potentiometer, konfigurierbares I/O, analoge Signale, manueller Potentiometer, Hand/Fern
• Kommunikation: Ethernet/IP verfügbar für VFD-Systeme; andere industrielle Protokolle nach Bedarf
• Gehäuseoptionen: Chassis-Montage, geschlossene Feldgehäuse, NEMA 4 / 4X, IP20/NEMA1, IP55/NEMA12, IP66/NEMA4X (antriebabhängig)
• Enthaltene Komponenten: Externer Trennschalter, Strangsicherung (Sicherungen), Verriegelungslogik, Klemmleiste, Antriebsregler, Motorstarter, Schutzvorrichtungen
• Umgebung: Typischer Betrieb 0–45°C, 5–95% nicht kondensierend (PCA-VIB Beispiel), Höhe bis ~1000 m (antriebabhängig)
• Zertifizierungen: UL Panel Shop Program
